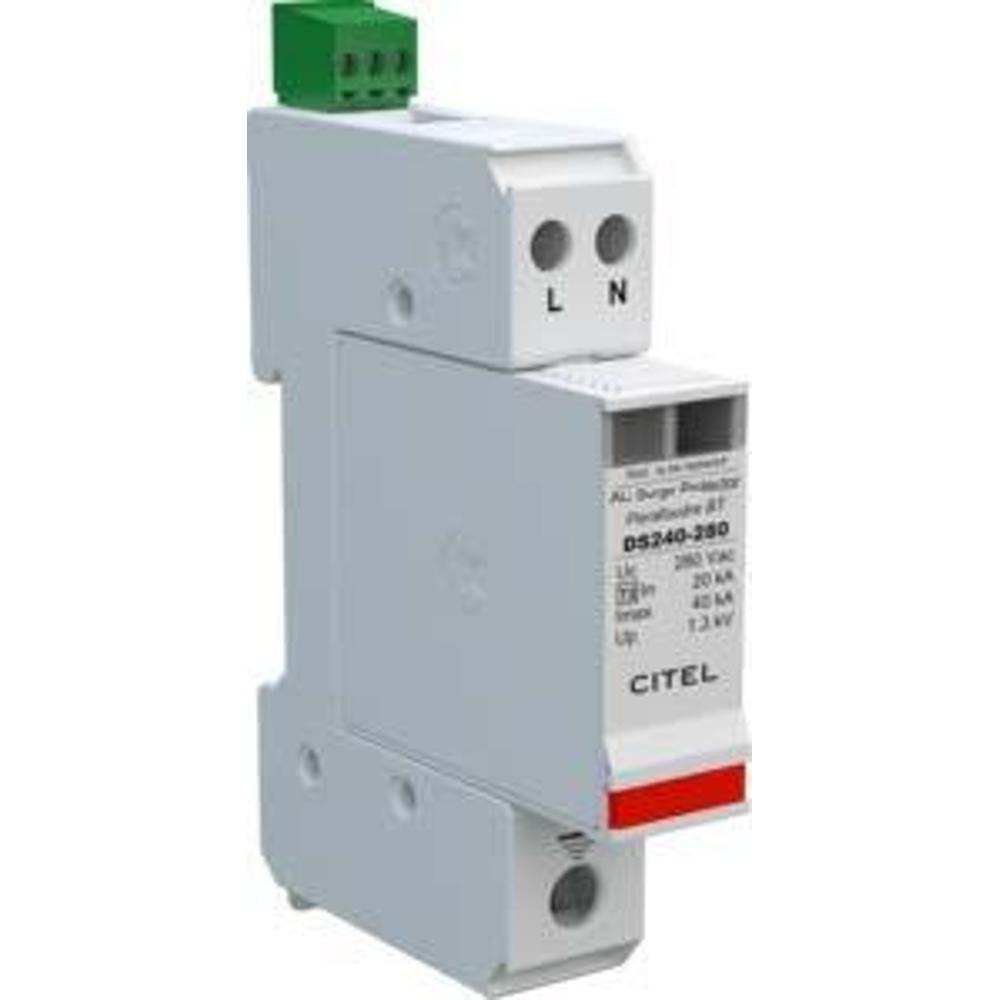

Устройство защиты от импульсных перенапряжений CITEL DS240S-280 (артикул 311121) представляет собой компактный однофазный УЗИП Тип 2, предназначенный для защиты электрооборудования от разрушительного воздействия грозовых и коммутационных перенапряжений. Данная модель обеспечивает надежное ограничение импульсных помех в сетях переменного тока, предотвращая выход из строя дорогостоящей техники и продлевая срок ее службы. Благодаря высокому номинальному току разряда 20 кА и максимальному току 40 кА, устройство способно эффективно справляться с мощными импульсными воздействиями.

УЗИП CITEL DS240S-280 построено на мощных варисторных элементах, которые мгновенно реагируют на скачки напряжения, шунтируя опасные импульсы на защитное заземление. Устройство работает в общем режиме (конфигурация CT1, схема 2+0), обеспечивая защиту по цепям L/PE и N/PE. Модель рассчитана на работу в однофазных сетях TN с максимальным рабочим напряжением 280 В AC. Устройство оснащено сменными модулями, что упрощает его обслуживание и восстановление после срабатывания, а также имеет встроенный контакт дистанционной сигнализации и визуальный индикатор состояния для оперативного контроля работоспособности. Монтаж осуществляется на стандартную DIN-рейку 35 мм.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых и административных зданий.
• Обеспечение безопасности систем управления и автоматики в промышленных объектах.
• Защита телекоммуникационного оборудования, серверных и центров обработки данных.
• Применение в системах «умный дом» и для защиты чувствительной бытовой электроники.
• Установка в коммерческих объектах: офисах, магазинах, гостиницах и медицинских учреждениях.

Ключевые особенности

• Высокая отключающая способность: Номинальный ток разряда 20 кА и максимальный ток 40 кА (Imax total 80 кА) обеспечивают надежную защиту от мощных грозовых разрядов.
• Удобство обслуживания: Сменные модули позволяют быстро восстановить работоспособность устройства без демонтажа корпуса и замены проводки.
• Двойная сигнализация: Визуальный индикатор на корпусе и встроенный перекидной контакт для дистанционной передачи аварийного сигнала обеспечивают полный контроль над состоянием защиты.
• Компактность и универсальность: Двухполюсное исполнение в компактном корпусе для монтажа на DIN-рейку экономит место в электрощите.
• Соответствие стандартам: Устройство сертифицировано по стандартам IEC 61643-11, EN 61643-11 и UL1449, что гарантирует его высокое качество и безопасность.

Технические характеристики

• Тип УЗИП: Тип 2 (Class II)
• Номинальное напряжение (Un): 230 В AC (50/60 Гц)
• Максимальное рабочее напряжение (Uc): 280 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
• Суммарный максимальный ток разряда (Imax total): 80 кА
• Уровень защиты (Up): ≤ 1.5 кВ
• Конфигурация сети: TN (схема 2+0, общий режим L/PE, N/PE)
• Количество полюсов: 2 (L и N)
• Дистанционная сигнализация: Есть (перекидной контакт)
• Сменные модули: Есть (модель DSM240-280)
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Рабочая температура: от -40 до +85 °C
• Класс защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0
• Монтаж: На DIN-рейку 35 мм (EN60715)
• Артикул: 311121
