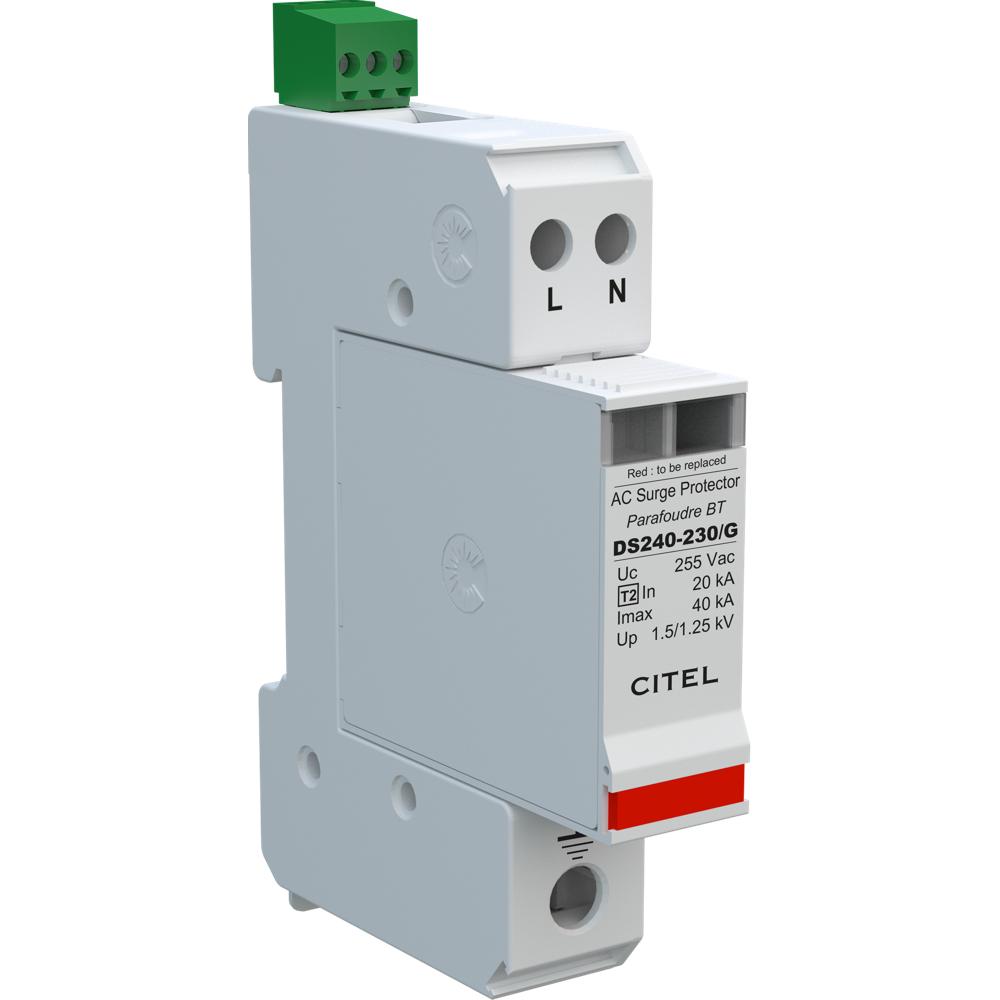

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS240S-230/G (арт. 311731) представляет собой компактный однофазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в жилых, коммерческих и промышленных зданиях от разрушительного воздействия грозовых и коммутационных импульсов. Данная модель обеспечивает надежное отведение опасных токов молнии и перенапряжений, предотвращая выход из строя дорогостоящей техники и электронных систем.

УЗИП CITEL DS240S-230/G построено на комбинированной технологии, использующей мощный варистор (V) и газовый разрядник (GSG) для защиты как в общем (L/PE, N/PE), так и в дифференциальном (L/N) режимах. Устройство рассчитано на работу в однофазных сетях 230 В с системами заземления TT и TN. Благодаря конфигурации (1+1) и номинальному току разряда 20 кА (максимальный 40 кА), оно эффективно справляется с мощными импульсными помехами. Подключение осуществляется через винтовые зажимы на DIN-рейку (35 мм). Модель оснащена сменными модулями, что упрощает обслуживание, и имеет встроенный контакт дистанционной сигнализации для интеграции в системы мониторинга.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в жилых домах и коттеджах.
• Обеспечение безопасности электронных систем в офисных зданиях, торговых центрах и административных учреждениях.
• Защита промышленного оборудования, контроллеров и систем автоматизации в производственных цехах.
• Применение в телекоммуникационных узлах, серверных и центрах обработки данных для защиты сетевого и серверного оборудования.
• Установка в системах наружного освещения и рекламных конструкциях для предотвращения повреждений от ударов молнии.

Ключевые особенности

• Комбинированная защита: Обеспечивает подавление перенапряжений как в общем, так и в дифференциальном режиме (схема 1+1).
• Высокая отключающая способность: Номинальный ток разряда 20 кА и максимальный 40 кА гарантируют надежное поглощение мощных импульсов.
• Удобство обслуживания: Сменные модули позволяют быстро восстановить защиту без демонтажа всего устройства.
• Интеллектуальная сигнализация: Оснащен механическим индикатором состояния и перекидным контактом для дистанционной передачи сигнала о выходе из строя.
• Компактность и универсальность: Занимает всего 2 модуля на DIN-рейке и совместим с сетями TT и TN.

Технические характеристики

• Тип устройства: УЗИП Тип 2 (Class II)
• Конфигурация: (1+1) - общий и дифференциальный режимы
• Номинальное напряжение (Un): 230 В AC (50/60 Гц)
• Максимальное рабочее напряжение (Uc): 275 В AC
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 40 кА
• Уровень защиты (Up) L/N: ≤ 1.5 кВ / N/PE: ≤ 1.25 кВ
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Дистанционная сигнализация: Перекидной контакт (опция, входит в комплект для модели DS240S)
• Сменный модуль: DSM240-230/G
• Климатическое исполнение: Рабочая температура от -40°C до +85°C
• Степень защиты корпуса: IP20
• Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011
