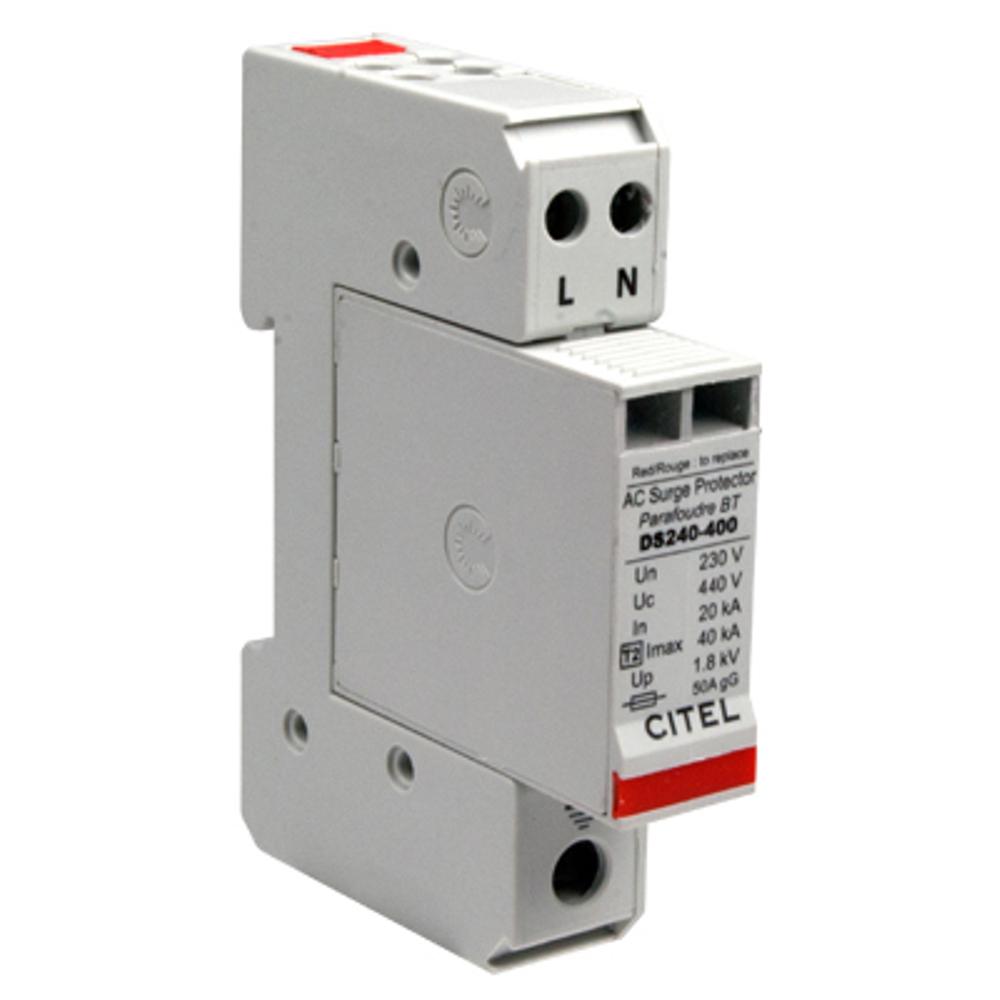

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS240S-230 (артикул 311711) представляет собой компактный однофазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в жилых, коммерческих и промышленных низковольтных сетях. Основная функция устройства — отвод опасных импульсных токов молнии и коммутационных перенапряжений на землю, предотвращая повреждение чувствительной электроники, систем управления, силового оборудования и кабельных линий. Благодаря номинальному току разряда 20 кА и максимальному току 40 кА на полюс, данное УЗИП обеспечивает надежную защиту в системах с высокой грозовой активностью.
Устройство построено на мощных варисторных элементах, обеспечивающих быстрое срабатывание и низкий уровень защиты Up (1.25 кВ). УЗИП CITEL DS240S-230 работает в общем режиме (L/PE и N/PE) и предназначено для сетей с конфигурацией нейтрали TN. Подключение осуществляется через винтовые зажимы (1.5-10 мм² для L/N и 2.5-25 мм² для PE) на симметричную DIN-рейку 35 мм. Модель оснащена двумя механическими индикаторами состояния и опциональным перекидным контактом дистанционной сигнализации, что позволяет интегрировать устройство в системы мониторинга. УЗИП соответствует международным стандартам IEC 61643-11, EN 61643-11 и ГОСТ Р 51992-2011, а также имеет сертификаты UL, CSA и EAC.
Области применения
- Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в жилых и административных зданиях.
- Обеспечение безопасности систем управления, автоматики и телекоммуникационного оборудования в коммерческих объектах.
- Защита силовых цепей и электроники в промышленных установках, включая станки, насосы и компрессоры.
- Применение в системах наружного освещения, светофоров и рекламных конструкций, подверженных воздействию молний.
- Использование в качестве ступени защиты в многоуровневых системах грозозащиты (Тип 2) после УЗИП Типа 1.
Ключевые особенности
- Высокая пропускная способность: Номинальный ток разряда 20 кА и максимальный 40 кА на полюс (суммарный Imax total 80 кА).
- Компактный дизайн: Двухполюсное исполнение в корпусе шириной всего 18 мм на полюс, экономит место в щите.
- Сменные модули: Возможность быстрой замены варисторного модуля DSM240-230 без демонтажа корпуса.
- Двойная индикация: Визуальный механический индикатор и опциональный контакт дистанционной сигнализации для удаленного контроля состояния.
- Термическая защита: Встроенный терморазмыкатель автоматически отключает варистор при перегреве, предотвращая возгорание.
Технические характеристики
- Тип УЗИП: Тип 2 (класс II)
- Номинальное напряжение (Un): 230 В AC (однофазная сеть)
- Максимальное рабочее напряжение (Uc): 275 В AC
- Номинальный ток разряда (In): 20 кА (8/20 мкс)
- Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
- Суммарный максимальный ток (Imax total): 80 кА
- Уровень защиты (Up): 1.25 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 A
- Конфигурация нейтрали: TN (схема 2+0, общий режим)
- Диапазон рабочих температур: от -40 до +85 °C
- Класс защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0
- Габаритные размеры: 90 x 67 x 51 мм (согласно схеме)
- Вес: 0.2 кг
