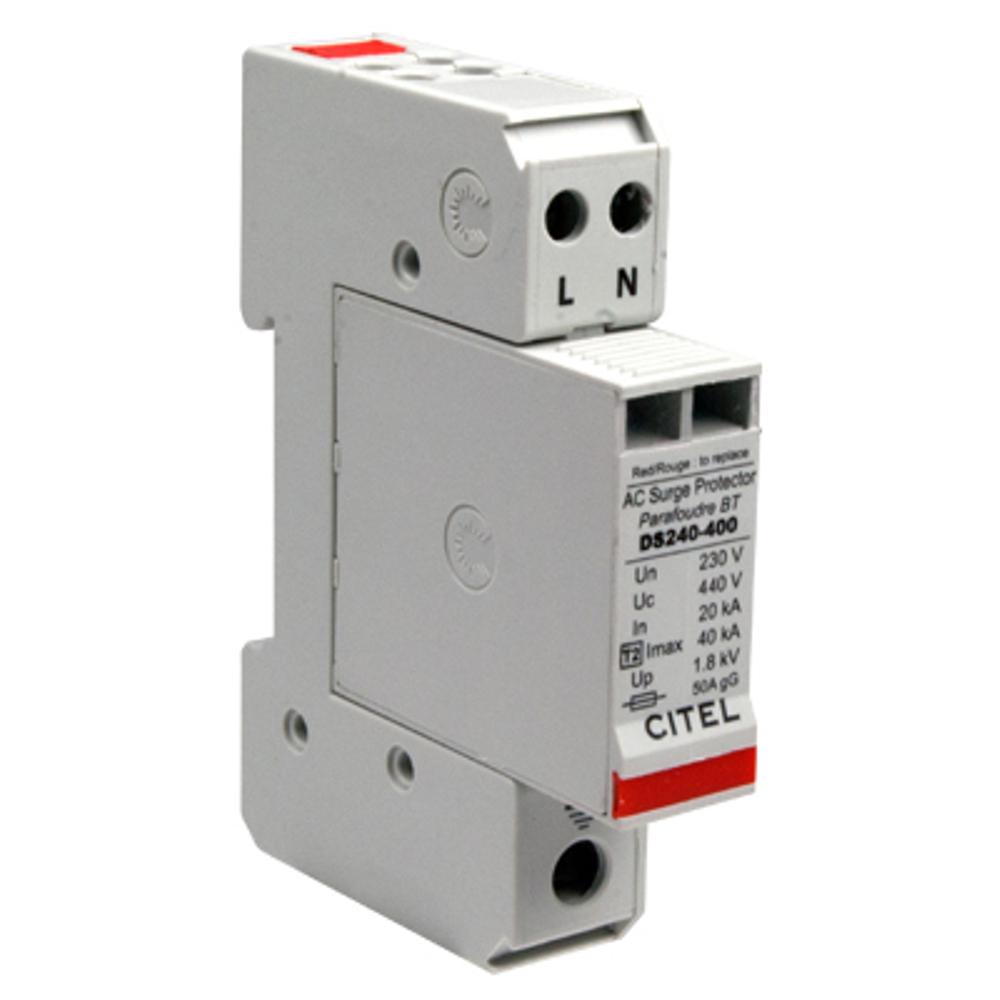

Устройство защиты от импульсных перенапряжений CITEL DS240-400 (арт. 311401) представляет собой компактный однофазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в сетях с изолированной нейтралью (IT). Основная функция устройства — отвод опасных импульсных токов молнии и коммутационных перенапряжений на землю, обеспечивая надежную защиту подключенного оборудования от выхода из строя.

УЗИП CITEL DS240-400 построен на мощном варисторном элементе, который обеспечивает высокую скорость срабатывания и стабильность характеристик. Устройство работает в общем режиме (Common Mode), защищая линии L/PE и N/PE. Благодаря конфигурации (2+0) и двум защищенным полюсам, оно идеально подходит для однофазных сетей 230 В с системой заземления IT. Подключение осуществляется через винтовые зажимы, рассчитанные на сечение проводников до 10 мм² (L/N) и до 25 мм² (PE). Устройство монтируется на стандартную DIN-рейку 35 мм и оснащено сменными модулями, что упрощает его обслуживание и восстановление после срабатывания.

Области применения

• Защита силовых щитов и распределительных пунктов в промышленных и коммерческих зданиях с системой заземления IT.
• Обеспечение безопасности медицинского оборудования и систем жизнеобеспечения, где требуется высокая надежность электроснабжения.
• Защита телекоммуникационного оборудования, серверных и центров обработки данных (ЦОД) от грозовых и коммутационных перенапряжений.
• Применение в системах автоматизации, управления технологическими процессами и АСУ ТП на промышленных объектах.
• Установка в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) жилых и общественных зданий.

Ключевые особенности

• Высокая энергетическая стойкость: Номинальный ток разряда 20 кА и максимальный ток 40 кА обеспечивают надежную защиту даже при мощных грозовых разрядах.
• Сменные модули: Конструкция с заменяемыми модулями DSM240-400 позволяет быстро восстановить работоспособность устройства без демонтажа корпуса и перемонтажа проводки.
• Визуальная индикация состояния: Два механических индикатора наглядно отображают рабочее состояние каждого защищенного полюса, упрощая визуальный контроль.
• Опция дистанционной сигнализации: Возможность установки контакта дистанционной сигнализации (модель DS240S-400) для интеграции в систему мониторинга и автоматического оповещения о выходе устройства из строя.
• Широкий диапазон рабочих температур: Устройство сохраняет работоспособность в диапазоне от -40°C до +85°C, что позволяет использовать его в неотапливаемых помещениях и на открытом воздухе (в шкафах с соответствующим классом защиты).

Технические характеристики

• Тип УЗИП: Тип 2 (Class II)
• Конфигурация сети: IT (изолированная нейтраль)
• Схема подключения: (2+0) — L/PE и N/PE
• Максимальное рабочее напряжение (Uc): 440 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
• Суммарный максимальный ток разряда (Imax total): 80 кА
• Уровень защиты (Up): 1.8 кВ
• Ток утечки (Ipe): Менее 1 мА
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Максимальный ток нагрузки (IL): 20 A
• Сменный модуль: DSM240-400
• Климатическое исполнение: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0
• Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011
• Сертификаты: UL, CSA, EAC
