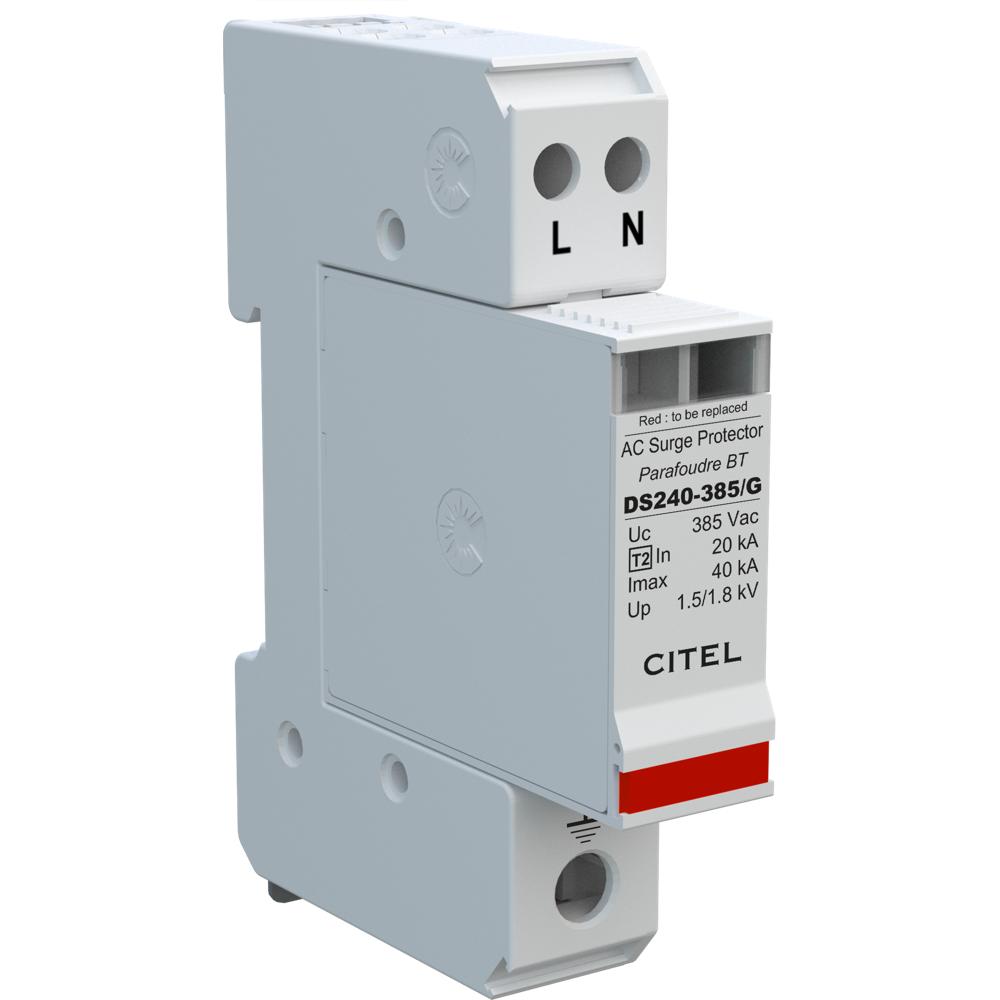

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS240-385/G (артикул 311211) представляет собой компактный однофазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования жилых, коммерческих и промышленных объектов от разрушительного воздействия грозовых и коммутационных импульсных перенапряжений. Данная модель обеспечивает надежное отведение опасных импульсных токов в землю, предотвращая выход из строя дорогостоящей техники и электроники.

Устройство построено по комбинированной технологии V+GSG (мощный варистор + мощный газовый разрядник), что обеспечивает защиту как в общем (L/PE, N/PE), так и в дифференциальном (L/N) режимах (конфигурация CT2). УЗИП рассчитано на работу в однофазных сетях переменного тока 230 В с системами заземления TT и TN. Подключается по схеме 1+1 (L/N и N/PE) и монтируется на стандартную DIN-рейку 35 мм. Устройство оснащено сменными модулями, что упрощает его обслуживание, и имеет визуальную индикацию состояния, а также опциональный контакт дистанционной сигнализации.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в жилых и административных зданиях.
• Обеспечение безопасности электронных систем управления в промышленности и коммерческом секторе.
• Защита систем безопасности, видеонаблюдения, сигнализации и телекоммуникационного оборудования.
• Применение в составе комплексных систем молниезащиты и защиты от импульсных перенапряжений на объектах с системами заземления TT и TN.
• Установка в этажных щитах и щитах автоматизации для защиты чувствительной нагрузки.

Ключевые особенности

• Тип 2 (Class II) по классификации IEC 61643-11 с номинальным током разряда 20 кА и максимальным 40 кА.
• Комбинированная защита (Общий и Дифференциальный режимы) для максимальной безопасности.
• Сменные модули (артикул DSM240-385/G) позволяют быстро восстановить работоспособность устройства без демонтажа корпуса.
• Компактный 2-полюсный корпус для экономии места в распределительном щите.
• Визуальная индикация состояния каждого защищенного полюса и опциональный перекидной контакт для удаленного мониторинга.
• Соответствие международным стандартам EN 61643-11, IEC 61643-11 и UL1449 (изд.4).

Технические характеристики

• Производитель: CITEL
• Артикул: 311211
• Тип устройства: УЗИП Тип 2 (Class II)
• Схема подключения: 1+1 (L/N и N/PE)
• Система заземления: TT, TN
• Номинальное напряжение (Un): 230 В AC
• Максимальное рабочее напряжение (Uc): 385 В AC
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 40 кА
• Уровень защиты (Up) L/N: 1.5 кВ / N/PE: 1.25 кВ
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Степень защиты корпуса: IP20
• Диапазон рабочих температур: от -40°C до +85°C
• Тип предохранителя (рекомендуемый): gG - 50 A
