Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS240-320 — это компактное и надежное решение для защиты однофазных электрических сетей переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Оно относится к Типу 2 (класс B) и предназначено для установки в распределительных щитах в качестве второй ступени защиты, ограничивая перенапряжения до безопасного для оборудования уровня. Устройство эффективно отводит мощные импульсные токи, обеспечивая сохранность бытовой и промышленной электроники, систем автоматизации и другого чувствительного оборудования.

УЗИП построено на основе мощных варисторов и газовых разрядников, обеспечивающих быстрое срабатывание и отвод энергии импульса на землю. Оно работает в общей (синфазной) схеме подключения (L/PE и N/PE) и предназначено для сетей с системой заземления TN. Конструкция предусматривает сменные защитные модули, что упрощает обслуживание: при износе или срабатывании заменяется только модуль, а не всё устройство. Для индикации состояния служат механические флажки, а опционально доступна дистанционная сигнализация через перекидной контакт. Устройство монтируется на стандартную DIN-рейку и соответствует международным и российским стандартам безопасности.

Области применения

• Защита вводных распределительных щитов жилых, административных и коммерческих зданий.
• Обеспечение безопасности чувствительного электронного оборудования: серверов, систем связи, медицинской аппаратуры.
• Применение в промышленных системах управления и автоматизации (АСУ ТП).
• Защита электрических сетей объектов инфраструктуры: насосных станций, котельных, узлов связи.
• Использование в качестве второй ступени (уровня) в комплексной каскадной системе молниезащиты.

Ключевые особенности

• Тип 2 (Класс B): Основная защита в распределительных щитах от удаленных и близких грозовых разрядов.
• Сменные модули: Легкая замена защитного элемента без демонтажа всей конструкции, снижение затрат на обслуживание.
• Высокая стойкость: Максимальный ток разряда Imax 40 кА на полюс (суммарно 80 кА) обеспечивает надежную защиту.
• Компактный корпус: Экономия места в электрическом щите благодаря продуманной конструкции.
• Визуальная индикация: Механические индикаторы (флажки) для четкого определения состояния каждого защитного полюса.
• Широкий температурный диапазон: Стабильная работа в условиях от -40°C до +85°C.

Технические характеристики

• Артикул производителя: 311901
• Тип УЗИП: Тип 2 (класс B) по EN/IEC 61643-11

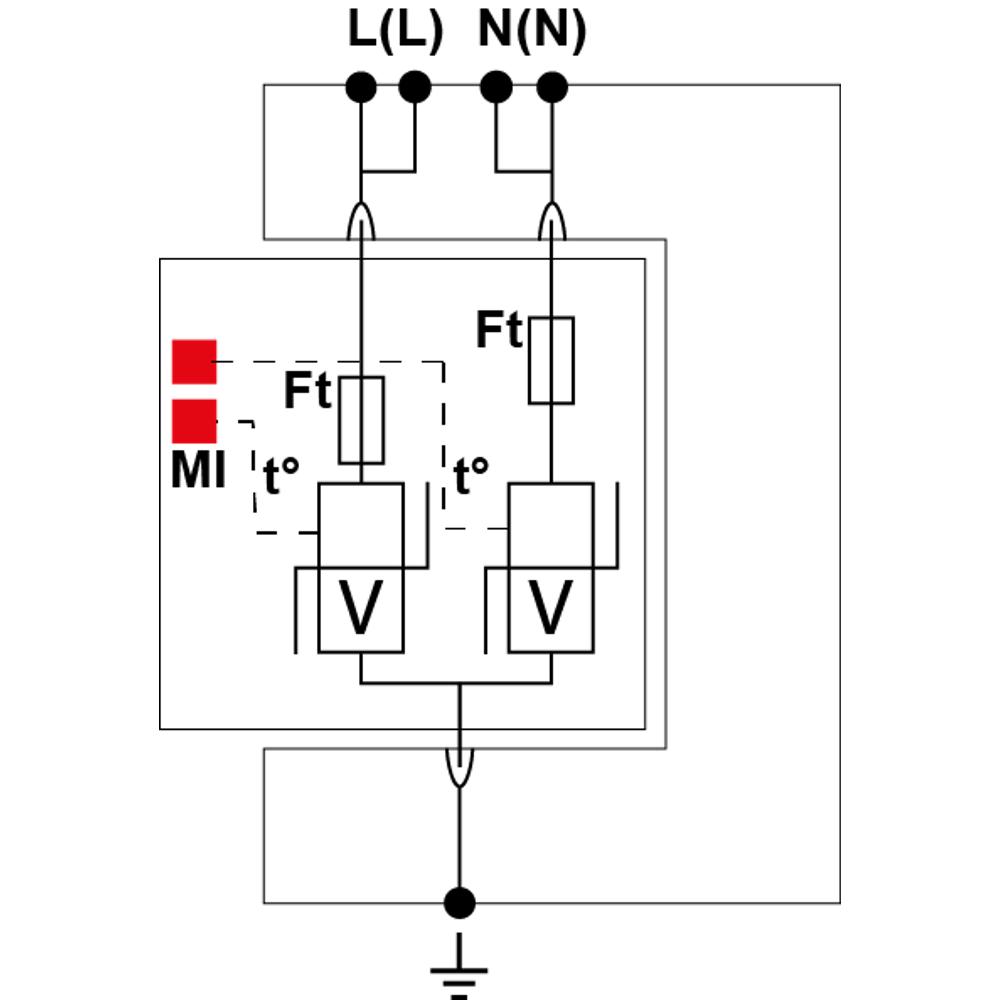

• Схема подключения: 2+0 (L/PE и N/PE)
• Номинальное напряжение сети: 230 В (однофазная)
• Максимальное рабочее напряжение (Uc): 320 В переменного тока
• Номинальный ток разряда (In): 20 кА (импульс 8/20 мкс, 15 раз)
• Максимальный ток разряда (Imax): 40 кА (импульс 8/20 мкс) на полюс
• Уровень защиты (Up): ≤ 1.25 кВ
• Конфигурация нейтрали: TN
• Допустимый ток КЗ (Isccr): 10000 А
• Макс. ток нагрузки (IL): 20 А
• Сопряженное устройство отключения: Внешний предохранитель gG 50 А (мин.)
• Соединение: Винтовые зажимы 1.5-10 мм² (L/N), 2.5-25 мм² (PE)
• Монтаж: DIN-рейка 35 мм
• Степень защиты корпуса: IP20
• Стандарты: IEC/EN 61643-11, ГОСТ Р 51992-2011
• Сертификаты: EAC, UL, CSA
