Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS240-280 (311101) предназначено для защиты однофазных электрических сетей переменного тока от разрушительного воздействия импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. Его основная функция — ограничение амплитуды опасного импульсного напряжения до безопасного для подключенного электрооборудования уровня, предотвращая его выход из строя и обеспечивая бесперебойность работы.

Устройство относится к Типу 2 (классу B) согласно стандартам IEC 61643-11 и устанавливается в распределительных щитах как вторая ступень защиты после УЗИП Типа 1 или как основная защита в зданиях без внешней молниезащиты. Принцип работы основан на использовании мощных варисторов и газовых разрядников, которые в нормальном режиме имеют высокое сопротивление, а при возникновении импульса перенапряжения резко снижают его, шунтируя опасную энергию на землю. Благодаря компактному модульному исполнению и возможности дистанционного контроля, оно идеально подходит для интеграции в современные системы энергоснабжения.

Области применения

• Защита распределительных щитов (ГРЩ, ВРУ) в жилых, коммерческих и административных зданиях.
• Обеспечение безопасности чувствительного электронного оборудования: серверов, телекоммуникационных шкафов, систем безопасности.
• Установка в этажных и квартирных щитках в качестве основной или дополнительной ступени защиты.
• Защита систем промышленной автоматизации, управления и контроля на производственных объектах.
• Применение в инфраструктуре зданий с системами "умный дом" для защиты управляющей электроники.
• Использование в медицинских учреждениях для защиты диагностического и жизнеобеспечивающего оборудования.
• Интеграция в системы резервного питания (ИБП, генераторы) для защиты от перенапряжений на входе.

Ключевые особенности

• Компактный однофазный УЗИП Тип 2 с высокой пропускной способностью: номинальный ток разряда (In) 20 кА, максимальный (Imax) 40 кА.

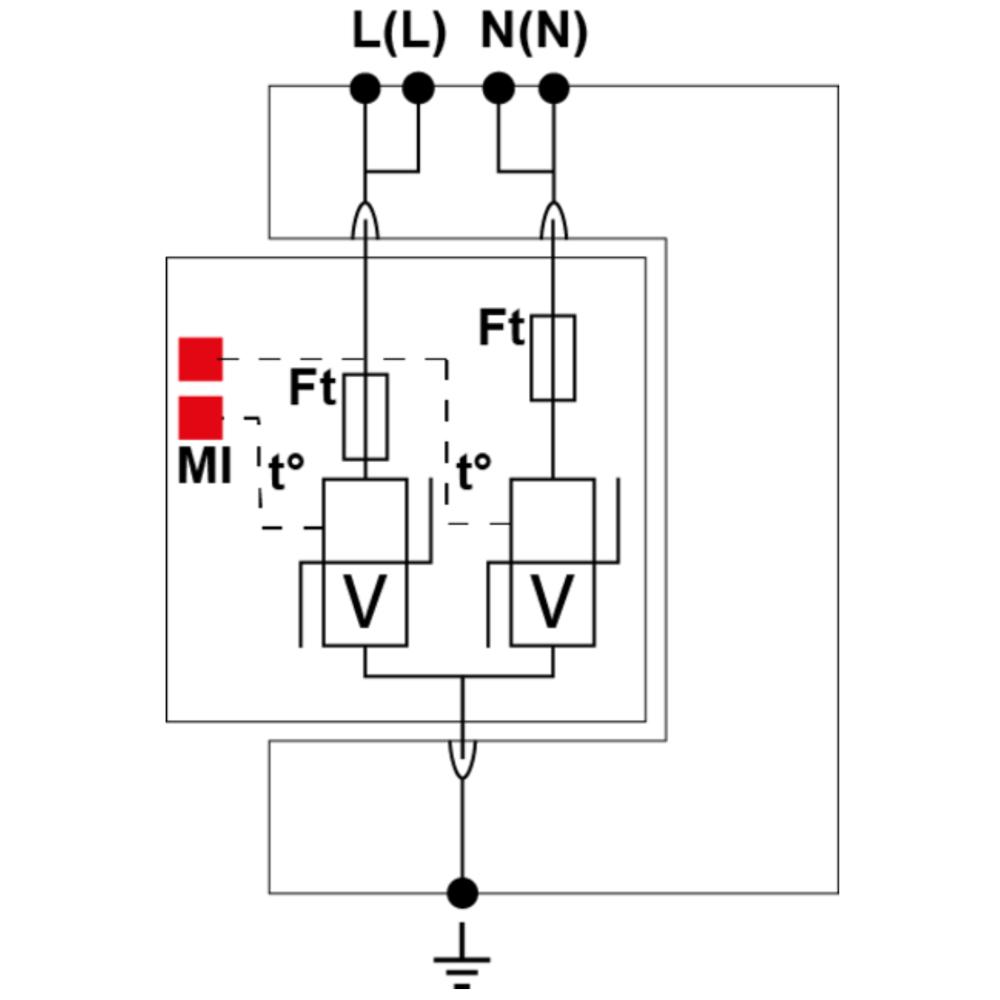

• Конфигурация защиты: общий режим (синфазный, между фазой/нейтралью и землей).
• Конструкция со сменными защитными модулями, что упрощает и удешевляет обслуживание — при износе заменяется только модуль, а не всё устройство.
• Возможность организации дистанционной сигнализации о состоянии устройства (опционально, модель с индексом "S").
• Соответствие международным и национальным стандартам: EN 61643-11, IEC 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011.
• Наличие сертификатов UL, CSA, EAC, что подтверждает высокое качество и безопасность продукции.
• Встроенная система тепловой защиты (терморазмыкатель) и плавкий предохранитель для безопасного отключения при перегрузке.
• Два механических индикатора (окна) для визуального контроля состояния каждого защитного полюса.

Технические характеристики

• Артикул производителя: 311101 (DS240-280).
• Тип сети: однофазная сеть переменного тока.
• Максимальное рабочее напряжение (Uc): 280 В переменного тока.
• Номинальный ток разряда (In, 8/20 мкс): 20 кА.
• Максимальный ток разряда (Imax, 8/20 мкс): 40 кА.
• Уровень защиты (Up): 1.5 кВ.
• Временное перенапряжение TOV (5 сек): 385 В АС (выдерживает).
• Временное перенапряжение TOV (120 мин): 440 В АС (отключение).
• Максимальный ток нагрузки (IL): 20 А.
• Допустимый ток короткого замыкания (Isccr): 10 000 А.
• Сопряженное устройство отключения: плавкий предохранитель типа gG, 50 А.
• Подключение: винтовые зажимы для проводов сечением 1.5-10 мм² (L/N) или 2.5-25 мм² (PE).
• Монтаж: на симметричную DIN-рейку 35 мм.
• Рабочая температура: от -40°C до +85°C.
• Степень защиты корпуса: IP20.
• Материал корпуса: термопластик UL94-V0.
