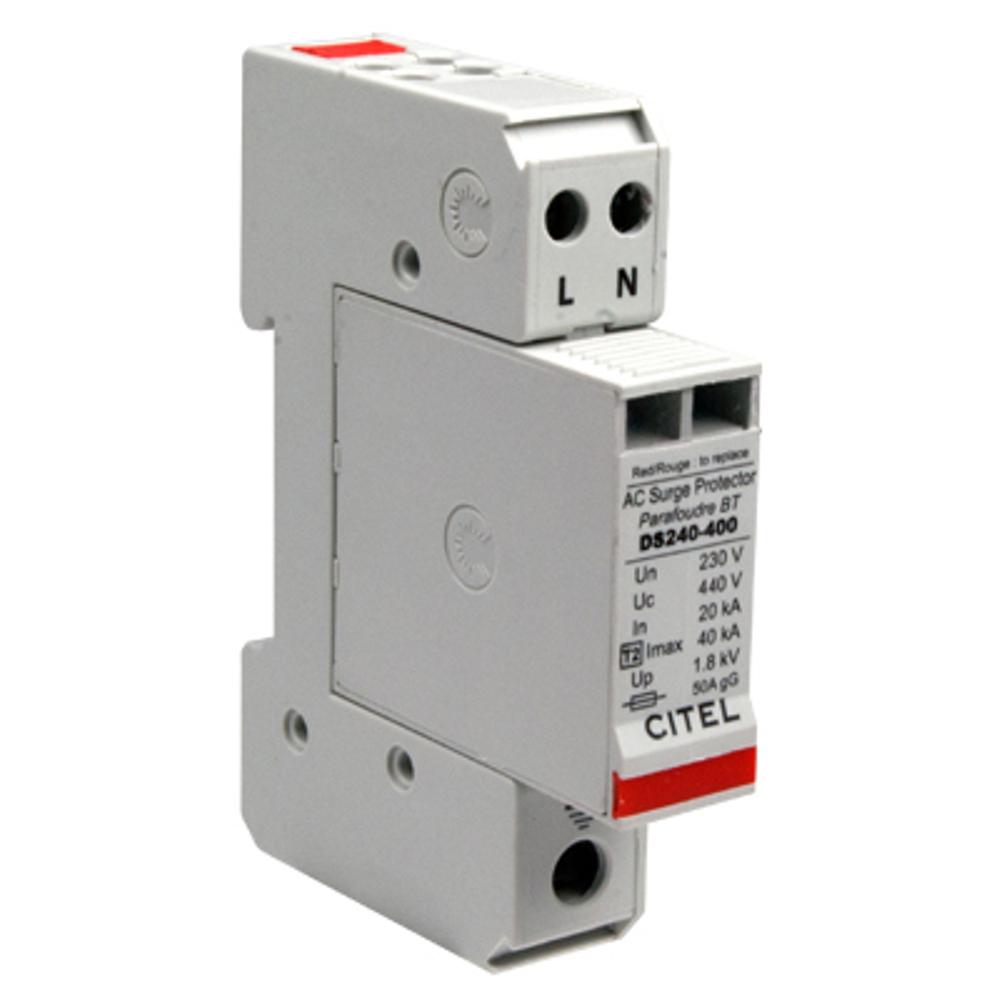

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS240-120/G (артикул 311621) представляет собой компактный однофазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в низковольтных сетях переменного тока. Основная функция устройства — ограничение опасных импульсных перенапряжений, вызванных прямыми и непрямыми ударами молнии или коммутационными процессами, до безопасного для подключенной нагрузки уровня. Данная модель обеспечивает защиту как в общем (L/PE, N/PE), так и в дифференциальном режиме (L/N), что делает её универсальным решением для современных электроустановок.
УЗИП CITEL DS240-120/G построено на гибридной технологии, использующей мощный варистор (V) для защиты между фазой и нейтралью и мощный газовый разрядник (GSG) для защиты между нейтралью и защитным проводником. Такая конфигурация (схема 1+1) гарантирует отсутствие тока утечки в режиме L/N, что исключает ложные срабатывания устройств защитного отключения (УЗО). Устройство рассчитано на работу в сетях с номинальным напряжением 120 В переменного тока и максимальным рабочим напряжением 150 В AC. Благодаря конфигурации подключения L/N и N/PE, оно идеально подходит для систем заземления TT и TN. Монтаж осуществляется на стандартную DIN-рейку 35 мм, что обеспечивает быструю интеграцию в существующие распределительные щиты. Устройство оснащено сменными модулями, что упрощает его обслуживание и восстановление после интенсивных перенапряжений.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) в жилых, административных и коммерческих зданиях.
- Обеспечение безопасности систем телекоммуникаций, серверного и сетевого оборудования, чувствительного к импульсным помехам.
- Применение в системах автоматизации, управления и безопасности (СКУД, пожарная сигнализация) для предотвращения выхода из строя дорогостоящих контроллеров.
- Защита бытовой техники, систем освещения и климатического оборудования в частных домах и квартирах.
- Использование в промышленных установках с однофазным питанием 120 В для защиты измерительных приборов и систем управления.
Ключевые особенности
- Тип 2 (Class II): Обеспечивает номинальный ток разряда 20 кА и максимальный ток 40 кА, эффективно отводя энергию вторичных воздействий молнии и коммутационных перенапряжений.
- Комбинированная защита (1+1): Схема «L/N + N/PE» с использованием варистора и газового разрядника обеспечивает защиту в дифференциальном и общем режимах без токов утечки.
- Сменные модули: Быстрая замена отработавших модулей без демонтажа всего устройства и повторного подключения проводов, что минимизирует время простоя.
- Визуальная и дистанционная сигнализация: Два механических индикатора на корпусе показывают состояние защиты. Опциональный перекидной контакт (для версии DS240S-120/G) позволяет передавать сигнал об отключении на удаленный пульт или систему диспетчеризации.
- Высокая надежность: Корпус из термопластика UL94-V0, внутренний терморазмыкатель для защиты от перегрева и широкий диапазон рабочих температур от -40 до +85 °C.
Технические характеристики
- Тип устройства: УЗИП Тип 2 (Class II) по IEC/EN 61643-11
- Конфигурация сети: TT-TN
- Номинальное рабочее напряжение (Un): 120 В AC
- Максимальное рабочее напряжение (Uc): 150 В AC
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 40 кА
- Уровень защиты (Up) L/N: 1.5 кВ
- Уровень защиты (Up) N/PE: 0.9 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 A
- Максимальный ток нагрузки (IL): 20 A
- Количество полюсов: 2 (L, N, PE)
- Сменный модуль: DSM240-120/G
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0
