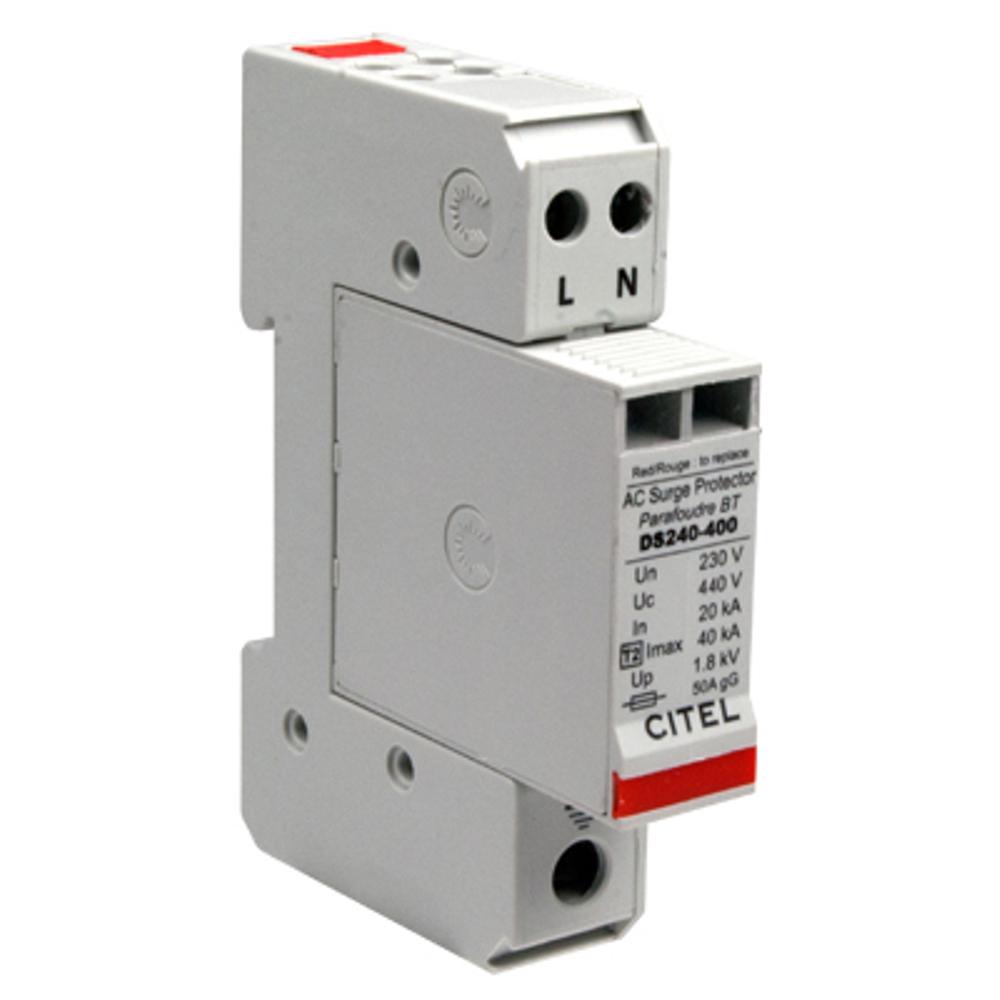

Устройство защиты от импульсных перенапряжений CITEL DS240-120 (артикул 311601) представляет собой компактный однофазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в сетях переменного тока. Основная функция устройства — отвод опасных импульсных перенапряжений, вызванных прямыми и косвенными ударами молнии или коммутационными процессами, на землю, обеспечивая безопасность подключенного оборудования. Благодаря номинальному току разряда 20 кА и максимальному току 40 кА, данное УЗИП эффективно защищает цепи питания в системах электроснабжения жилых, коммерческих и промышленных объектов.
Устройство построено на мощных варисторных элементах, обеспечивающих быстрое срабатывание и высокую энергетическую стойкость. Принцип работы основан на нелинейном сопротивлении варисторов: при превышении порогового напряжения сопротивление элемента резко падает, шунтируя импульс тока на землю. Данная модель предназначена для работы в сетях с конфигурацией нейтрали TN и напряжением 120 В (однофазная сеть). Подключение осуществляется по схеме «общий режим» (L/PE и N/PE), что соответствует конфигурации CT1. УЗИП монтируется на стандартную DIN-рейку 35 мм и оснащается сменными модулями, что упрощает его обслуживание и замену.
Области применения
- Защита распределительных щитов в жилых и административных зданиях с однофазной сетью 120 В.
- Обеспечение безопасности телекоммуникационного и серверного оборудования, чувствительного к скачкам напряжения.
- Применение в системах автоматизации и управления технологическими процессами (АСУ ТП) для защиты контроллеров и датчиков.
- Установка в коммерческих объектах (магазины, офисы, склады) для защиты осветительных и климатических систем.
- Использование в составе комплексных систем молниезащиты и заземления на промышленных предприятиях.
Ключевые особенности
- Тип 2 (Класс II): Обеспечивает защиту от коммутационных и вторичных грозовых перенапряжений.
- Высокая пропускная способность: Номинальный ток разряда (In) 20 кА и максимальный (Imax) 40 кА.
- Сменные модули: Возможность быстрой замены защитного модуля без демонтажа корпуса (модуль DSM240-120).
- Компактный дизайн: Занимает всего 2 модуля (36 мм) на DIN-рейке, экономя место в щите.
- Визуальная индикация: Два механических индикатора на корпусе показывают состояние каждого защитного полюса.
- Опция дистанционной сигнализации: Возможность установки модели с индексом "S" для передачи аварийного сигнала на пульт.
Технические характеристики
- Артикул: 311601
- Тип устройства: УЗИП Тип 2 (Class II)
- Номинальное напряжение сети (Un): 120 В AC
- Максимальное рабочее напряжение (Uc): 150 В AC
- Номинальный ток разряда (In): 20 кА (8/20 мкс)
- Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
- Суммарный максимальный ток разряда (Imax total): 80 кА
- Уровень защиты (Up): 0.9 кВ
- Конфигурация сети: TN (L/PE и N/PE)
- Количество защищенных полюсов: 2
- Максимальный ток нагрузки (IL): 20 А
- Допустимый ток короткого замыкания (Isccr): 10 000 A
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0
- Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011
