Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS215S-400 — это компактный однофазный ограничитель перенапряжений Типа 2 (или 3), предназначенный для защиты электрооборудования от опасных импульсных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами в сети. Устройство обеспечивает надёжную защиту однофазных сетей 230/400 В и способно отводить импульсные токи до 15 кА (8/20 мкс), ограничивая напряжение на защищаемом оборудовании до безопасного уровня 1,3 кВ.

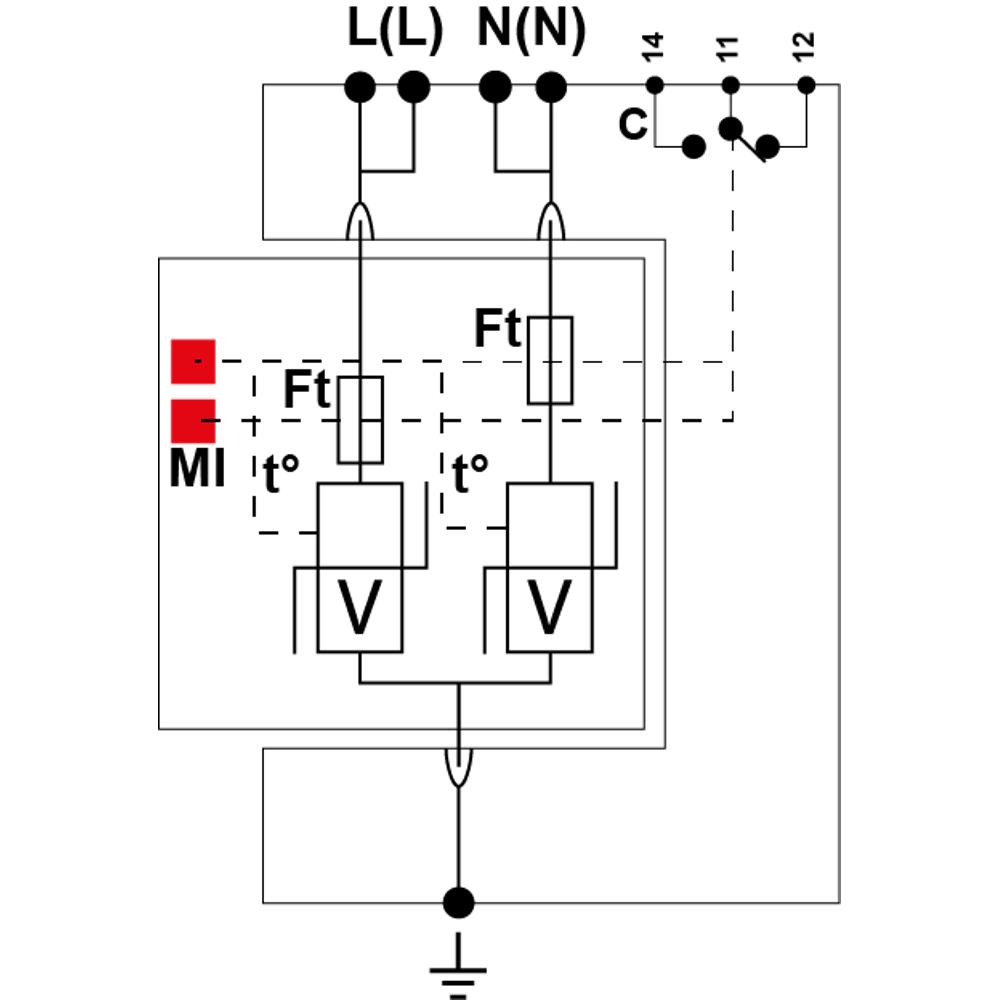

В основе работы УЗИП CITEL DS215S-400 лежит высокоэнергетический варистор (MOV — Metal Oxide Varistor), который мгновенно снижает своё сопротивление при превышении порогового напряжения, отводя избыточную энергию импульса на землю. Устройство выполнено в виде подключаемого модуля (plug-in), что позволяет быстро заменять сработавший картридж без демонтажа всего устройства. Подключение осуществляется через винтовые клеммы сечением 1,5–10 мм² для фазного/нейтрального проводника и 2,5–25 мм² для заземляющего проводника. УЗИП совместим с однофазными сетями переменного тока системы IT с номинальным напряжением 230 В (максимальное рабочее напряжение 440 В перем. тока), поддерживает режимы защиты «общий» и «дифференциальный» (L/PE и N/PE), а также оснащён встроенным термопредохранителем и системой термического отключения. Для безопасной эксплуатации рекомендуется установка УЗО типа «S» или с задержкой срабатывания, а также предохранителей типа gG на 20 А.
Области применения
- Защита однофазного электрооборудования в жилых, офисных и промышленных зданиях от грозовых и коммутационных перенапряжений
- Установка во вводно-распределительных устройствах (ВРУ), распределительных щитах и шкафах управления
- Защита чувствительной электроники: компьютеров, серверов, систем видеонаблюдения, телекоммуникационного оборудования
- Применение в системах электроснабжения с изолированной нейтралью (система заземления IT)
- Защита оборудования в удалённых объектах: коттеджи, базовые станции связи, объекты с воздушным вводом линий электропередачи
Ключевые особенности
- Компактный однофазный УЗИП Типа 2 (или 3) с подключаемым сменным модулем
- Высокий максимальный разрядный ток Imax = 15 кА (8/20 мкс) при номинальном In = 5 кА
- Двойная индикация срабатывания: визуальная (2 механических индикатора) и дистанционная (перекидной контакт для удалённой сигнализации)
- Встроенная система термического отключения и термопредохранитель для безопасного выхода из строя
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.5, сертификация UL/CSA
Технические характеристики
- Тип УЗИП: Тип 2 (или 3)
- Конфигурация: однофазная, схема (2+0), 2 полюса
- Номинальное напряжение сети (Un): 400 В перем. тока
- Максимальное рабочее напряжение (Uc): 440 В перем. тока
- Система заземления: IT
- Номинальный разрядный ток (In): 5 кА (8/20 мкс)
- Максимальный разрядный ток (Imax): 15 кА (8/20 мкс)
- Уровень защиты (Up) при In: 1,3 кВ
- Остаточное напряжение при 5 кА: 1,3 кВ
- Режимы подключения: L/PE и N/PE
- Режимы защиты: общий (Common mode) / дифференциальный (Differential mode)
- Максимальный ток нагрузки при последовательном включении (IL): 20 А
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Ток утечки на землю (Ipe): менее 0,5 мА
- Ток сопровождения (If): отсутствует
- Термическое отключение: встроенное
- Индикация отключения: 2 механических индикатора
- Дистанционная сигнализация: перекидной контакт
- Сменный модуль: DSM215-400
- Подключение: винтовые клеммы 1,5–10 мм² (L/N), 2,5–25 мм² (PE)
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Степень защиты: IP20
- Рабочая температура: от −40 до +85 °C
- Вес: 0,118 кг
- Артикул: 451411
