Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS215S-230 предназначено для защиты однофазных электрических сетей переменного тока 230 В от разрушительных последствий грозовых и коммутационных перенапряжений. Оно обеспечивает защиту чувствительного электрооборудования, такого как бытовая техника, системы управления, освещения и связи, откалывая опасные импульсные скачки напряжения на землю и ограничивая напряжение до безопасного для нагрузки уровня.

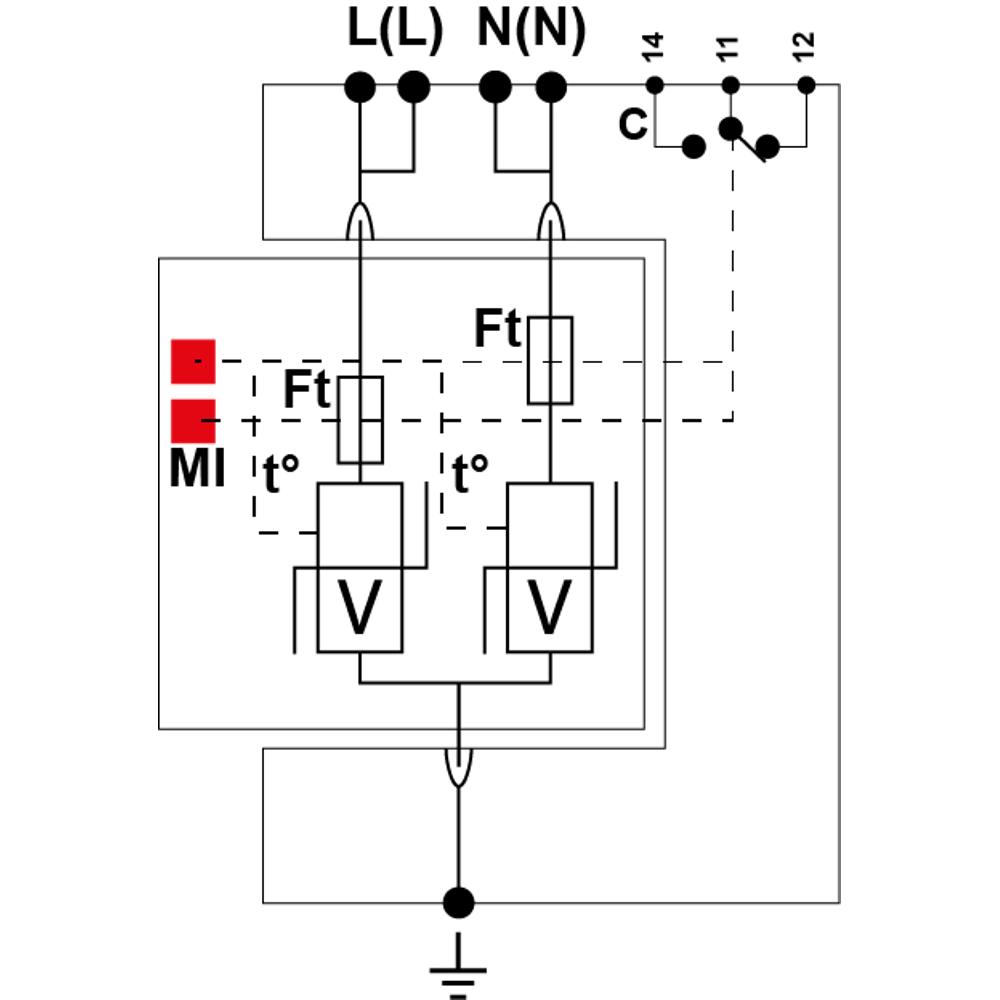

Данное устройство относится к Типу 2 (или 3) по классификации стандартов и предназначено для монтажа в распределительных щитах как основная или дополнительная защита. В его основе лежит мощный варистор, который в нормальном режиме имеет высокое сопротивление, а при возникновении импульса перенапряжения резко снижает его, шунтируя опасную энергию. Устройство имеет схему подключения 2+0 (L/PE и N/PE), что оптимально для сетей с конфигурацией нейтрали TN. Оно оснащено встроенным тепловым размыкателем и плавким предохранителем для гарантированного безопасного отключения при перегрузке, а также механическими индикаторами состояния. Модульная конструкция позволяет легко заменить активную часть (DSM215-230/G) после срабатывания, не демонтируя всю конструкцию с DIN-рейки.

Области применения

• Защита групповых линий в распределительных щитах квартир, офисов и коттеджей.
• Обеспечение безопасности бытовой и офисной техники: компьютеров, телевизоров, холодильников, стиральных машин.
• Защита систем освещения, включая LED-драйверы и электронные трансформаторы.
• Установка в вводно-распределительных устройствах (ВРУ) небольших коммерческих и промышленных объектов.
• Защита оборудования в сетях с конфигурацией нейтрали TN-C-S и TN-S.

Ключевые особенности

• Компактный и сменный модуль: Легко устанавливается на DIN-рейку 35 мм, а после окончания срока службы меняется только защитный модуль.
• Двойная сигнализация: Визуальная индикация состояния (2 механических индикатора) и опция дистанционной сигнализации через перекидной контакт (версия с индексом "S").
• Высокая стойкость: Максимальный ток разряда (Imax) 15 кА и номинальный ток разряда (In) 5 кА по импульсу 8/20 мкс обеспечивают надежную защиту.
• Широкий температурный диапазон: Стабильная работа в условиях от -40°C до +85°C.
• Международные сертификаты: Соответствие стандартам IEC/EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011 и наличие сертификатов UL, CSA, EAC.

Технические характеристики

• Артикул производителя: 451711
• Тип УЗИП: Тип 2 (или 3)
• Сеть: Однофазная, 230 В
• Конфигурация подключения: 2+0 (L/PE и N/PE)
• Макс. непрерывное рабочее напряжение Uc: 275 В AC
• Номинальный разрядный ток In (8/20 мкс): 5 кА
• Максимальный разрядный ток Imax (8/20 мкс): 15 кА
• Уровень защиты Up (при In): ≤ 0.9 кВ
• Макс. ток нагрузки IL: 20 А
• Допустимый ток КЗ (Isccr): 10 000 А
• Сечение подключаемых проводов: 1.5-10 мм² (L/N) или 2.5-25 мм² (PE)
• Степень защиты корпуса: IP20
• Рабочая температура: от -40°C до +85°C
