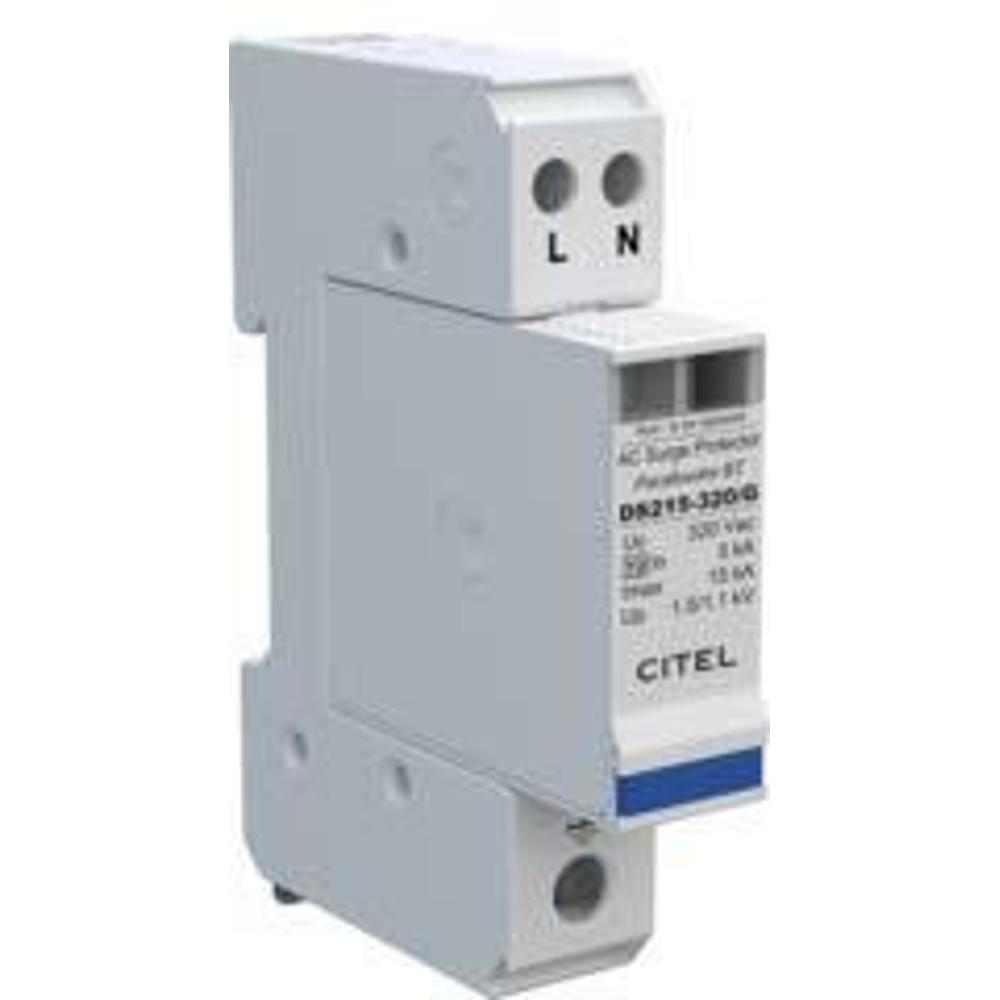

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS215-320/G (артикул 451921) представляет собой компактный однофазный ограничитель перенапряжений Типа 2 (или 3), предназначенный для защиты электрооборудования от опасных импульсных перенапряжений и коммутационных помех в сетях переменного тока 230 В. Устройство обеспечивает надёжную защиту как в общем (Common Mode), так и в дифференциальном (Differential Mode) режимах, ограничивая амплитуду опасных импульсов до безопасного для оборудования уровня.

В основе работы УЗИП лежит комбинированная технология — металлооксидный варистор (MOV) в сочетании с газовым разрядником, что обеспечивает эффективное ограничение перенапряжений с номинальным током разряда In = 5 кА и максимальным током разряда Imax = 15 кА. Устройство выполнено в корпусе со сменными модулями (заменяемый модуль DSM215-320/G) и монтируется на стандартную симметричную DIN-рейку 35 мм (EN 60715). Подключение осуществляется через винтовые зажимы сечением 1,5–10 мм² для проводников L/N и 2,5–25 мм² для PE. УЗИП совместим с системами заземления TT и TN, конфигурация подключения — L/N и N/PE (схема 1+1, 2 полюса). Для корректной работы устройство должно быть защищено сопряжённым предохранителем типа gG на 20 А или УЗО типа «S» (замедленного срабатывания).

Области применения

• Защита однофазных сетей переменного тока 230 В в жилых, офисных и административных зданиях
• Защита электрооборудования в системах заземления TT и TN (вводные распределительные щиты)
• Защита чувствительной электроники: компьютеров, серверов, систем видеонаблюдения, телекоммуникационного оборудования
• Применение в промышленных установках и системах автоматизации, требующих защиты от коммутационных и атмосферных перенапряжений
• Установка в качестве второй ступени защиты (Тип 2 или 3) после УЗИП Типа 1 на вводе в здание

Ключевые особенности

• Компактный однофазный УЗИП Типа 2 (или 3) с комбинированной технологией защиты (варистор + газовый разрядник)
• Сменный защитный модуль DSM215-320/G — быстрая замена без демонтажа корпуса
• Визуальный механический индикатор состояния (отключения) для контроля работоспособности
• Опциональная дистанционная сигнализация отключения (модель DS215S-320/G с выходом на перекидной контакт)
• Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 (изд. 4), сертификация EAC
• Широкий диапазон рабочих температур от −40 до +85 °C, степень защиты IP20

Технические характеристики

• Тип УЗИП: 2 (или 3)
• Сеть: 230 В однофазная, конфигурация нейтрали TT-TN
• Номинальное напряжение линии (Un): 230 В AC
• Макс. рабочее напряжение L-N (Uc): 320 В AC
• Макс. линейный ток (IL): 20 А
• Номинальный ток разряда (In): 5 кА
• Максимальный ток разряда (Imax): 15 кА
• Уровень защиты CM/DM (Up): 1,5 / 1 кВ
• Остаточное напряжение при 5 кА (Up-5kA): 1,5 / 1 кВ
• Испытание комбинированной волной IEC 61643-11 (Uoc): 10 кВ
• Допустимый ток короткого замыкания (Isccr): 10 000 А
• Конфигурация подключения: L/N и N/PE (схема 1+1, 2 полюса)
• Технология: металлооксидный варистор + газовый разрядник
• Подсоединение: винтовые зажимы 1,5–10 мм² (L/N), 2,5–25 мм² (PE)
• Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
• Материал корпуса: термопластик UL94-V0
• Рабочая температура: −40…+85 °C
• Степень защиты: IP20
• Сопряжённый предохранитель: тип gG, 20 А
• Модуль замены: DSM215-320/G
• Артикул: 451921
