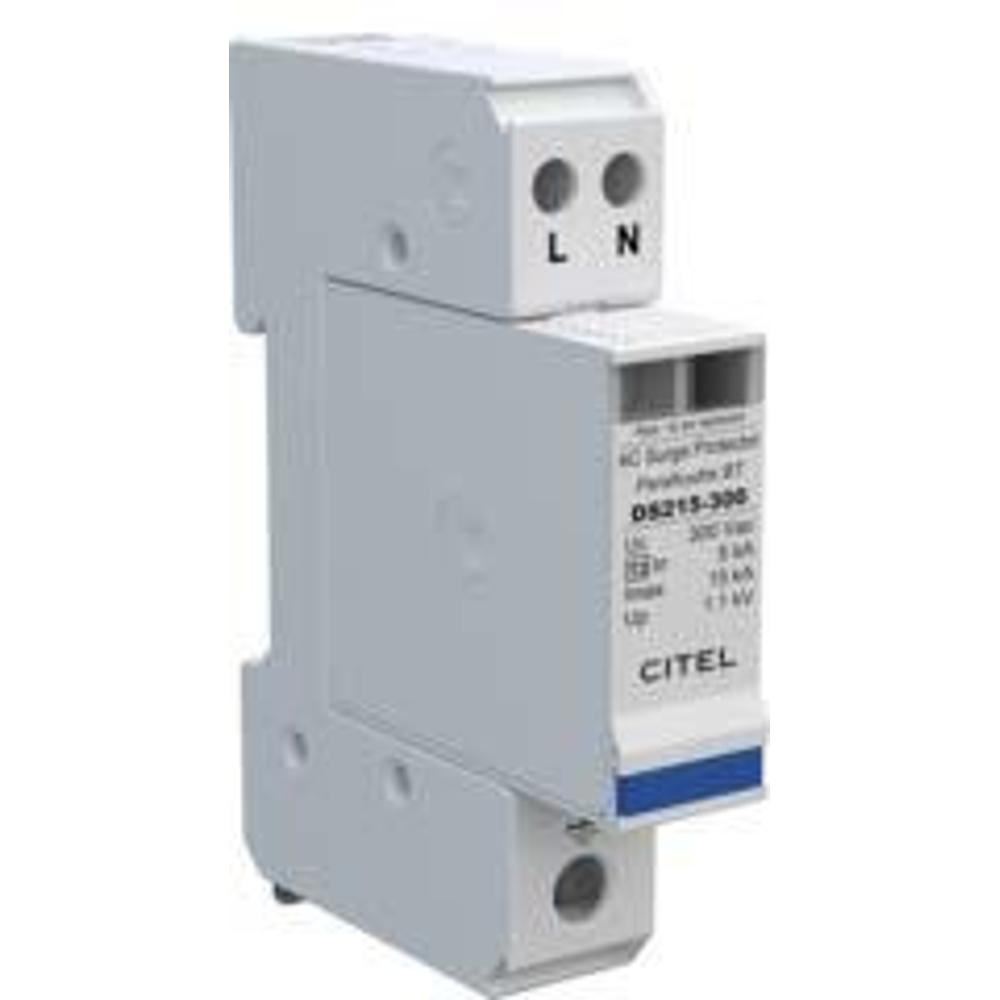

Устройство защиты от импульсных перенапряжений CITEL DS215-300 (артикул 451301) — это компактный однофазный УЗИП Тип 2 (или 3), предназначенный для защиты электрооборудования от импульсных перенапряжений в сетях переменного тока 230 В. Устройство обеспечивает защиту в общем (CM) и дифференциальном (DM) режимах, ограничивая опасные выбросы напряжения, возникающие при грозовых разрядах или коммутационных процессах в сети. Применяется в системах заземления типа TN и устанавливается на симметричную DIN-рейку 35 мм.
В основе работы устройства лежит варисторная технология, обеспечивающая быстрое срабатывание и надёжное ограничение перенапряжений. УЗИП имеет конфигурацию (2+0) с двумя полюсами и подключается по схеме L/PE и N/PE. Номинальный ток разряда In составляет 5 кА, максимальный ток разряда Imax — 15 кА, а уровень защиты Up не превышает 1,1 кВ. Устройство оснащено сменными модулями (замена — DSM215-300) и двумя механическими индикаторами отключения, что упрощает обслуживание и контроль состояния. Для дистанционной сигнализации предусмотрена опция DS215S-300 с выходом на перекидной контакт. Корпус выполнен из термопластика UL94-V0, степень защиты — IP20, рабочий диапазон температур — от -40 до +85 °C. УЗИП соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 4 изд., имеет сертификацию EAC.
Области применения
- Защита однофазных сетей переменного тока 230 В от импульсных перенапряжений
- Жилые, офисные и административные здания (вводные и распределительные щиты)
- Промышленные объекты с системами заземления TN
- Защита чувствительного электронного оборудования, систем автоматизации и связи
- Объекты, требующие дистанционного контроля состояния УЗИП
Ключевые особенности
- Компактный однофазный УЗИП Тип 2 (или 3) с конфигурацией (2+0)
- Сменные модули для быстрого восстановления после срабатывания
- Два механических индикатора отключения для визуального контроля
- Возможность дистанционной сигнализации (опция DS215S-300)
- Соответствие международным стандартам IEC/EN 61643-11 и UL1449 4 изд.
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 208 Vac
- Макс. AC рабочее напряжение L-N (Uc): 300 Vac
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты CM/DM (Up): 1,1 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 1,1 кВ
- Конфигурация подключения: L/PE и N/PE
- Технология: варистор
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Рабочая температура: -40…+85 °C
- Степень защиты: IP20
- Модуль замены: DSM215-300
- Сертификация: EAC
