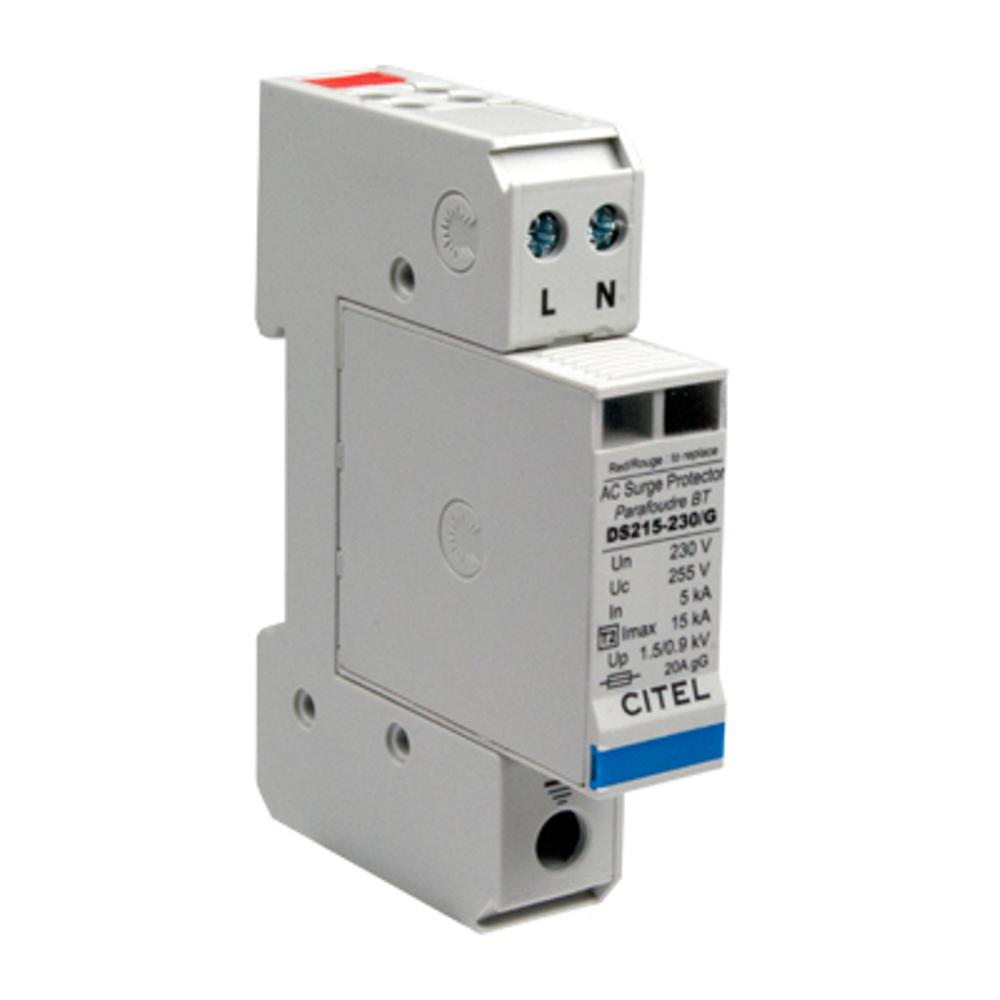

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS215-230 (артикул 451701) предназначено для защиты однофазных сетей переменного тока 230 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство ограничивает амплитуду импульсных скачков напряжения до безопасного для электрооборудования уровня, предотвращая повреждение чувствительной электроники, бытовой техники, систем автоматизации и другого оборудования.
УЗИП работает на основе варисторной технологии и относится к типу 2 (или 3) по классификации IEC/EN 61643-11. Устройство подключается по схеме (2+0) с защитой в общем (CM) и дифференциальном (DM) режимах, конфигурация подключения — L/PE и N/PE. При возникновении импульсного перенапряжения варистор резко снижает своё сопротивление, шунтируя избыточную энергию на землю и ограничивая напряжение на уровне 0,9 кВ. УЗИП устанавливается на симметричную DIN-рейку 35 мм (EN 60715) в распределительных щитах и совместим с сетями TN с номинальным напряжением 230 В переменного тока. Устройство оснащено сменными модулями, что позволяет быстро восстановить работоспособность после срабатывания без демонтажа всего корпуса.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий от импульсных перенапряжений
- Защита бытовой техники, компьютеров, систем «умный дом» и телекоммуникационного оборудования
- Защита систем автоматизации, контрольно-измерительных приборов и промышленной электроники
- Применение в качестве второй ступени защиты совместно с УЗИП типа 1 на вводе в здание
- Защита осветительных систем, источников бесперебойного питания и систем безопасности
Ключевые особенности
- Компактный однофазный УЗИП тип 2 (или 3) с номинальным током разряда In = 5 кА и максимальным Imax = 15 кА
- Сменные модули (замена — DSM215-230) для быстрого восстановления после срабатывания
- Два механических индикатора отключения для визуального контроля состояния устройства
- Возможность дистанционной сигнализации через опцию DS215S-230 с выходом на перекидной контакт
- Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 4 изд., сертификация UL / CSA / EAC
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230 В однофазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 230 Vac
- Макс. AC рабочее напряжение L-N (Uc): 255 Vac
- Макс. линейный ток (IL): 20 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты CM/DM (Up): 0,9 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: варистор; конфигурация УЗИП: однофазный
- Подсоединение: зажим под винт 1,5–10 мм² (L/N) или 2,5–25 мм² (PE)
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94-V0; степень защиты: IP20
- Рабочая температура: от −40 до +85 °C
- Сопряжённые устройства отключения: плавкий предохранитель типа gG — 20 А; УЗО типа «S» или замедленный
- Артикул: 451701
