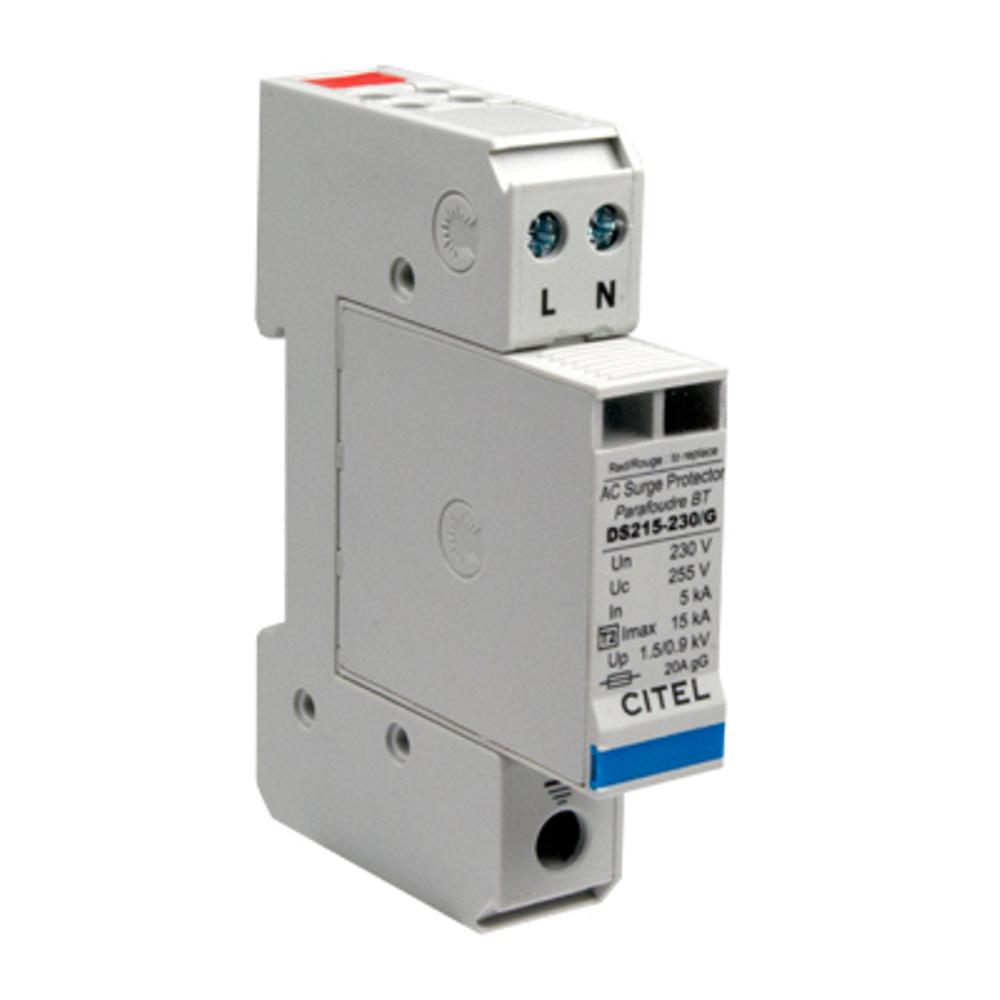

Устройство защиты от импульсных перенапряжений CITEL DS215-120/G (артикул 451621) — это компактный однофазный УЗИП Тип 2 (или 3), предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами в сети переменного тока. Устройство обеспечивает надёжную защиту в сетях с номинальным напряжением 120 В и максимальным рабочим напряжением 150 В перем. тока, отводя избыточную энергию импульса на землю и ограничивая уровень перенапряжения до безопасных для оборудования значений.
В основе конструкции лежит гибридная технология, сочетающая металлооксидный варистор и газовый разрядник, что обеспечивает эффективную защиту как в дифференциальном (L/N), так и в общем (N/PE) режимах. Устройство выполнено в формате корпуса со сменными модулями, что упрощает обслуживание и восстановление работоспособности после срабатывания. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами сечением 1.5–10 мм² для L/N и 2.5–25 мм² для PE. УЗИП совместимо с системами заземления TT и TN, а для координации защиты рекомендуется использовать УЗО типа «S» или замедленного действия и предохранители типа gG на 20 А.
Области применения
- Защита однофазных сетей 120 В переменного тока в жилых, коммерческих и промышленных объектах
- Вводные распределительные щиты и шкафы для защиты чувствительного электронного оборудования
- Системы с заземлением TT и TN, включая объекты с воздушными линиями электропередачи
- Телекоммуникационное и IT-оборудование, системы автоматизации и управления
- Установки, требующие защиты по схеме (1+1) с раздельной защитой фазного и нейтрального проводников
Ключевые особенности
- Компактный однофазный УЗИП Тип 2 (или 3) со сменными модулями
- Номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 15 кА
- Защита в общем и дифференциальном режимах (MC/MD), схема подключения (1+1), 2 полюса
- Визуальная механическая индикация отключения, опциональная дистанционная сигнализация
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 изд. 4; сертификация UL/CSA/EAC
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120 В однофазная, конфигурация нейтрали TT-TN
- Номинальное напряжение линии (Un): 120 В перем. тока
- Макс. рабочее напряжение L-N (Uc): 150 В перем. тока
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты (Up): 0.9 кВ; L/N — 0.9 кВ; N/PE — 1.5 кВ
- Остаточное напряжение при 5 кА: 1.5/0.6 кВ (CM/DM)
- Макс. линейный ток (IL): 20 А
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Монтаж: DIN-рейка 35 мм (EN60715); степень защиты IP20; рабочая температура −40…+85 °C
