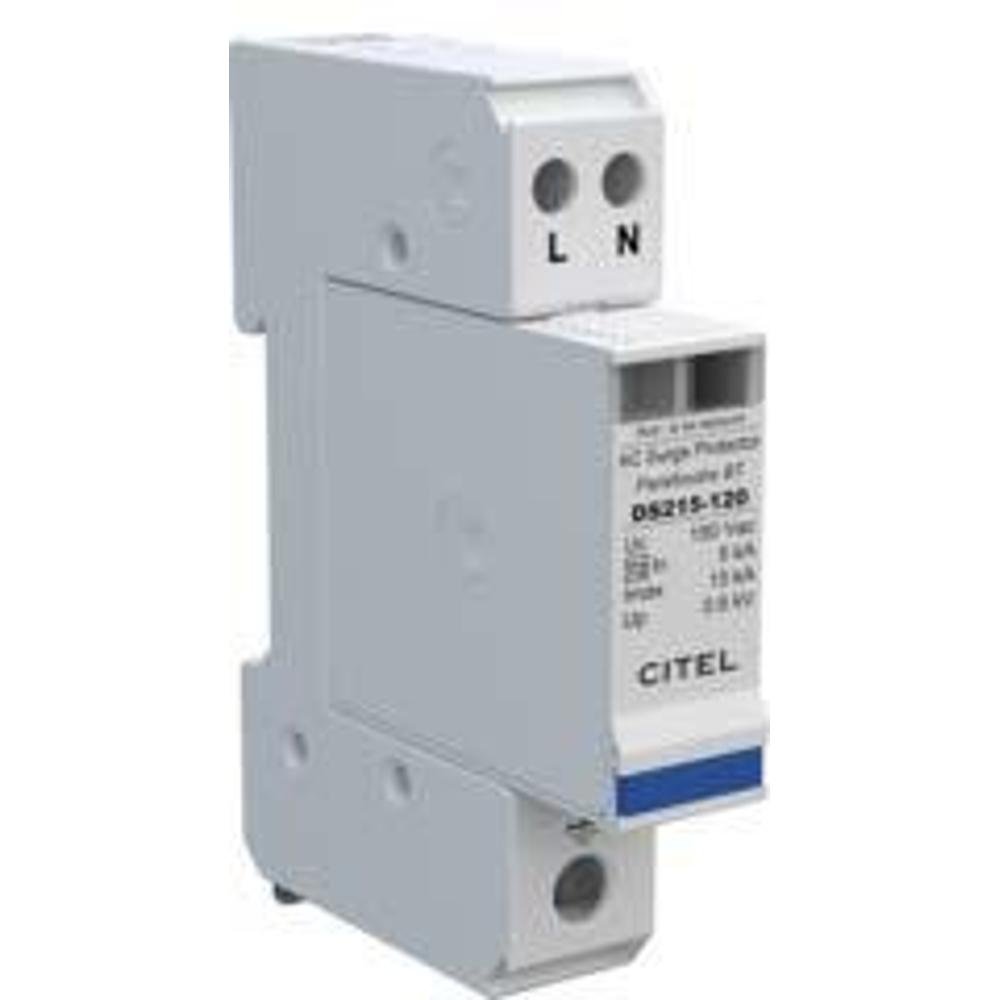

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS215-120 (артикул 451601) предназначено для защиты однофазных сетей переменного тока номинальным напряжением 120 В от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. Устройство относится к типу 2 (или 3) и обеспечивает надёжную защиту электрооборудования, чувствительного к скачкам напряжения, путём ограничения амплитуды импульсных перенапряжений до безопасного уровня.
В основе работы УЗИП CITEL DS215-120 лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений в общем (CM) и дифференциальном (DM) режимах. Устройство выполнено в компактном корпусе со сменными модулями, устанавливается на симметричную DIN-рейку 35 мм (EN60715) и подключается по схеме L/PE и N/PE. Конфигурация нейтрали — TN, что делает устройство совместимым с большинством однофазных сетей переменного тока. При исчерпании ресурса модуля происходит его автоматическое отключение с помощью внутреннего терморазмыкателя, а состояние индицируется двумя механическими индикаторами. Для дистанционного контроля предусмотрена опция DS215S-120 с выходом на перекидной контакт. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 4 изд., имеет сертификацию UL, CSA и EAC.
Области применения
- Защита однофазных сетей переменного тока 120 В от грозовых и коммутационных перенапряжений
- Защита чувствительного электронного оборудования: контроллеров, блоков питания, систем автоматики
- Применение в жилых, коммерческих и промышленных электроустановках с системой заземления TN
- Установка во вводно-распределительных устройствах (ВРУ) и распределительных щитах
- Защита телекоммуникационного и измерительного оборудования в составе комплексных систем защиты
Ключевые особенности
- Компактный однофазный УЗИП тип 2 (или 3) со сменными модулями
- Номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 15 кА
- Защита в общем и дифференциальном режимах (MC/DM)
- Два механических индикатора отключения для визуального контроля состояния
- Возможность дистанционной сигнализации отключения (опция DS215S-120)
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 4 изд.
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120 В однофазный, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 120 Vac
- Макс. AC рабочее напряжение L-N (Uc): 150 Vac
- Макс. линейный ток (IL): 20 А
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты CM/DM (Up): 0,6 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: варистор; конфигурация подключения: L/PE и N/PE
- Подсоединение к сети: зажим под винт 1,5–10 мм² (L/N) или 2,5–25 мм² (PE)
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0; степень защиты: IP20
- Рабочая температура: от -40 до +85 °C
- Модуль замены: DSM215-120
- Сопряжённые устройства отключения: предохранитель gG — 20 А, УЗО типа «S» или замедленный
- Артикул: 451601; сертификация: UL / CSA / EAC
