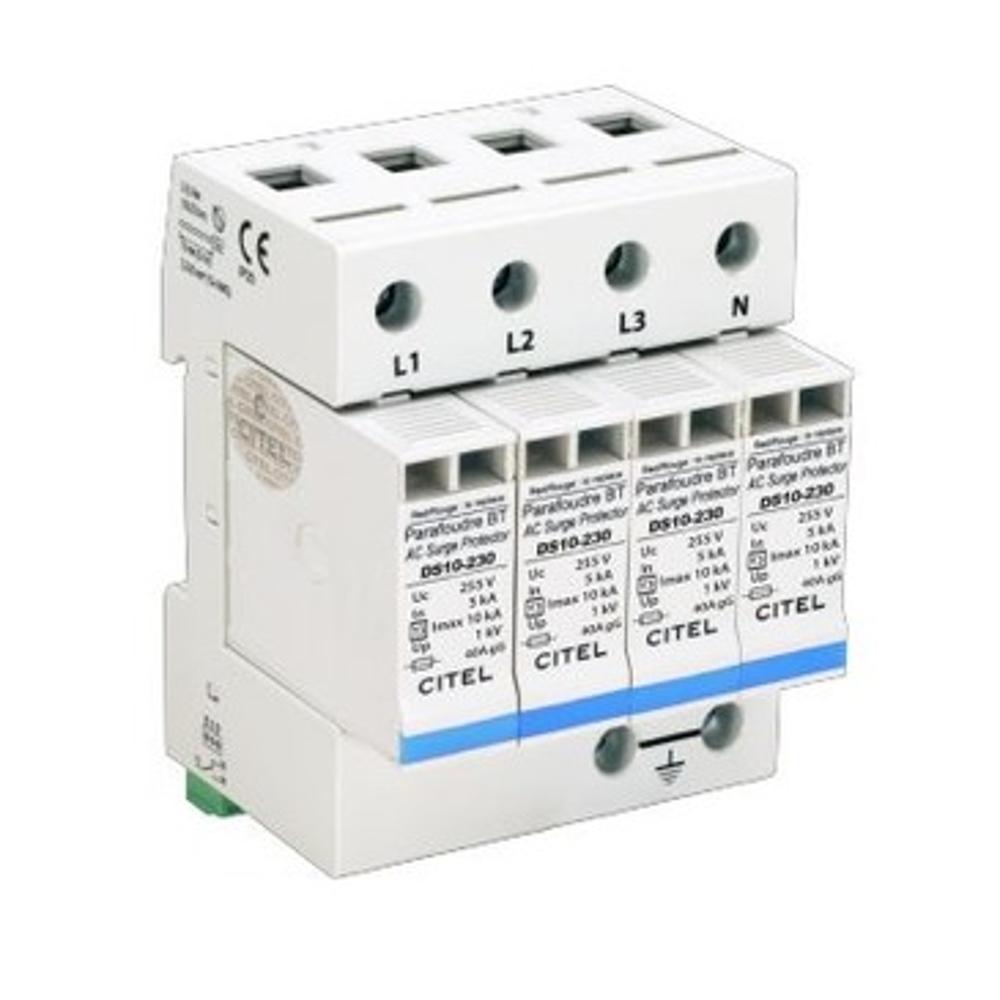

Устройство защиты от импульсных перенапряжений CITEL DS14S-400/G (артикул 471432) — это многофункциональный ограничитель перенапряжений типа 2 (или 3) для трёхфазных сетей переменного тока с нейтралью. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при грозовых разрядах, коммутационных процессах и авариях в сети. УЗИП обеспечивает надёжное ограничение напряжения до безопасного уровня 1,3 кВ, предотвращая повреждение чувствительной электроники, силового оборудования и систем автоматизации.
В основе работы устройства лежит технология металлооксидных варисторов (MOV), которые мгновенно реагируют на превышение напряжения и отводят избыточную энергию на заземление. УЗИП выполнено в виде модульной конструкции с возможностью замены сменных картриджей (артикул DSM10-400), что упрощает обслуживание и восстановление работоспособности после срабатывания. Подключение осуществляется через винтовые клеммы сечением 2,5–25 мм² или посредством шины, монтаж — на симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями типа IT с номинальным напряжением 230/400 В переменного тока и максимальным рабочим напряжением 440 В. Схема подключения — 3 фазы + нейтраль (3+1), режимы защиты: общий и дифференциальный (L/PE и N/PE).
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в промышленных и коммерческих зданиях
- Защита трёхфазного электрооборудования: электродвигателей, насосов, компрессоров, станков с ЧПУ
- Защита систем автоматизации, диспетчеризации и управления технологическими процессами
- Защита телекоммуникационного и серверного оборудования, размещённого в трёхфазных сетях
- Применение в сетях с изолированной нейтралью (система IT) на объектах с повышенными требованиями к бесперебойности электроснабжения
Ключевые особенности
- Тип 2 (или 3) по классификации IEC/EN 61643-11, подходит для установки как на вводе, так и вблизи защищаемого оборудования
- Модульная конструкция с возможностью замены сменных картриджей DSM10-400 без демонтажа всего устройства
- Визуальная индикация срабатывания (механический индикатор по каждому полюсу) и дистанционная сигнализация через перекидной контакт
- Высокий общий разрядный ток Imax total = 40 кА (по 10 кА на полюс), номинальный разрядный ток In = 5 кА
- Термическое отключение от сети при перегреве варисторов, безопасный режим отказа
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5, сертификация UL Recognized
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Конфигурация: 3 фазы + нейтраль (3+1), 4 полюса
- Номинальное напряжение сети (Un): 230/400 В переменного тока
- Максимальное рабочее напряжение (Uc): 440 В переменного тока
- Система заземления: IT
- Номинальный разрядный ток (In, 8/20 мкс): 5 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 10 кА
- Общий максимальный разрядный ток (Imax total): 40 кА
- Уровень защиты (Up) при In: 1,3 кВ (L/PE и N/PE)
- Остаточное напряжение при 5 кА (8/20 мкс): 1,3 кВ
- Ток утечки на землю (Ipe): менее 2 мА
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Время срабатывания при TOV 5 с: выдерживает 580 В без отключения; при 120 мин: отключение при 770 В
- Технология: металлооксидные варисторы (MOV)
- Подключение: винтовые клеммы 2,5–25 мм² или шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Степень защиты: IP20
- Рабочая температура: от -40 до +85 °C
- Индикация: механический индикатор по каждому полюсу, дистанционная сигнализация (перекидной контакт)
- Сменный модуль: DSM10-400
- Предохранители: 20 А мин. — 125 А макс., тип gG
- Устройство защитного отключения: тип 'S' или с задержкой
- Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.5
- Артикул: 471432
