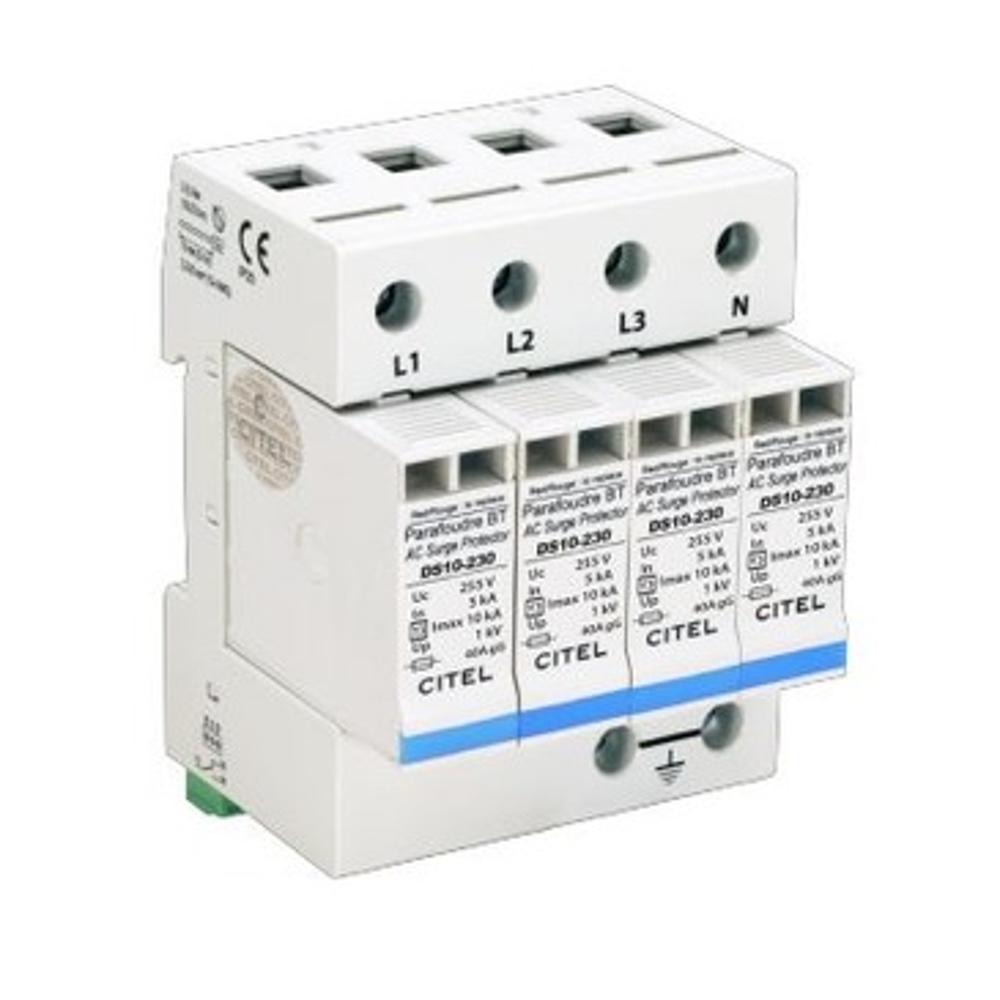

Устройство защиты от импульсных перенапряжений CITEL DS14S-120/G (артикул 471632) — это многофункциональный ограничитель перенапряжений типа 2 (или 3) для трёхфазных сетей переменного тока с нейтралью. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями в сети. УЗИП обеспечивает надёжное ограничение напряжения до безопасного уровня, предотвращая повреждение чувствительного оборудования и продлевая срок его службы.
В основе работы устройства лежит комбинированная технология MOV+GDT (высокоэнергетический варистор + специальный газовый разрядник), обеспечивающая эффективное ограничение перенапряжений как в дифференциальном (L/N), так и в общем (N/PE) режимах защиты. Устройство выполнено в виде модульной коробки с возможностью замены сменных модулей по каждой фазе, что упрощает обслуживание и снижает затраты на эксплуатацию. Подключение к сети осуществляется через винтовые клеммы сечением 2,5–25 мм² или через шину. УЗИП совместим с системами заземления TT-TNS и устанавливается на симметричную DIN-рейку 35 мм (EN 60715). Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.5, имеет сертификацию UL Recognized.
Области применения
- Защита трёхфазных сетей 120/208 В с нейтралью в системах TT-TNS
- Промышленные объекты с чувствительным электронным оборудованием
- Коммерческие и административные здания с трёхфазным электроснабжением
- Телекоммуникационные узлы и центры обработки данных
- Системы автоматизации и управления технологическими процессами
Ключевые особенности
- Тип 2 (или 3) по классификации IEC/EN 61643-11
- Комбинированная технология защиты MOV+GDT
- Сменные модули по каждой фазе для удобства обслуживания
- Визуальная и дистанционная сигнализация срабатывания
- Термическое отключение и индикатор отключения по каждому полюсу
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120/208 В, 3-фазная + нейтраль
- Система заземления: TT-TNS
- Номинальное напряжение: Un = 120 В переменного тока
- Максимальное рабочее напряжение: Uc = 150 В переменного тока
- Номинальный разрядный ток (8/20 мкс): In = 5 кА
- Максимальный разрядный ток на полюс (8/20 мкс): Imax = 10 кА
- Общий максимальный разрядный ток: Imax total = 40 кА
- Уровень защиты L/N при In: Up = 0,6 кВ
- Уровень защиты N/PE при In: Up = 1,5 кВ
- Допустимый ток короткого замыкания: Isccr = 25 000 А
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Материал корпуса: термопласт UL94 V-0
- Вес: 0,320 кг
