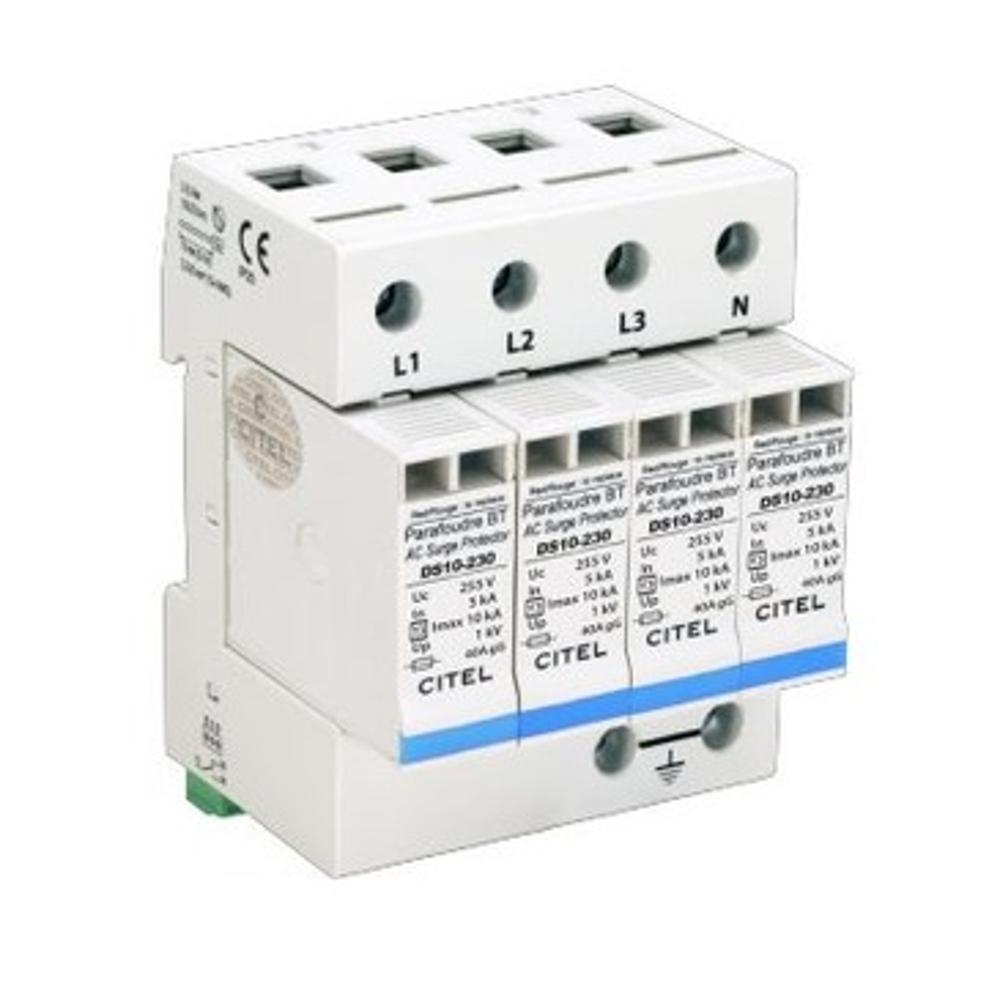

Устройство защиты от импульсных перенапряжений CITEL DS14S-120 (артикул 471622) — это многофункциональный ограничитель перенапряжений Тип 2 (или 3), предназначенный для защиты трёхфазных электрических сетей с нейтралью от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту электрооборудования путём ограничения амплитуды импульсных напряжений до безопасного уровня 0,6 кВ на линии L/PE при номинальном разрядном токе, предотвращая повреждение чувствительной электроники, систем автоматизации и силового оборудования.
В основе работы УЗИП CITEL DS14S-120 лежит технология высокоэнергетических варисторов (MOV — Metal Oxide Varistor), которые мгновенно реагируют на превышение допустимого напряжения и отводят избыточную энергию в заземляющий контур. Устройство выполнено в виде модульной сборки с возможностью замены каждого полюса отдельно, что упрощает обслуживание и снижает эксплуатационные расходы. Подключение к сети осуществляется через винтовые клеммы сечением 2,5–25 мм² или посредством шины, монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с трёхфазными сетями типа TNS с номинальным напряжением 120/208 В и максимальным рабочим напряжением 150 В переменного тока. Встроенная система термозащиты обеспечивает автоматическое отключение от сети при перегреве, а механический индикатор состояния каждого полюса и дистанционная сигнализация через перекидной контакт позволяют своевременно контролировать работоспособность устройства.
Области применения
- Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) в промышленных и коммерческих зданиях
- Защита систем электроснабжения ответственных объектов: серверных, центров обработки данных, медицинских учреждений
- Защита технологического оборудования, станков с ЧПУ, систем автоматизации и управления на производстве
- Защита осветительных систем, систем отопления, вентиляции и кондиционирования (HVAC) в административных и жилых зданиях
- Применение в качестве второй ступени защиты в каскадных схемах совместно с УЗИП Тип 1 на вводе питания
Ключевые особенности
- Тип 2 (или 3) по классификации IEC/EN 61643-11 — защита от коммутационных и грозовых перенапряжений
- Схема подключения (4+0), конфигурация 3-фазная + нейтраль, режимы защиты: общий и дифференциальный
- Съёмные модули по каждому полюсу с возможностью замены без демонтажа корпуса (запасной модуль DSM10-120)
- Визуальная индикация отключения (механический индикатор на каждом полюсе) и дистанционная сигнализация через перекидной контакт
- Встроенная термозащита с автоматическим отключением от сети при аварийном перегреве
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5, сертификация UL Recognized
Технические характеристики
- Тип УЗИП: Тип 2 (или 3)
- Конфигурация: 3-фазная + нейтраль (4+0), 4 полюса
- Тип сети: TNS, номинальное напряжение Un: 120/208 В перем. тока
- Максимальное рабочее напряжение Uc: 150 В перем. тока
- Номинальный разрядный ток In (15 × 8/20 мкс): 5 кА
- Максимальный разрядный ток Imax (8/20 мкс, на полюс): 10 кА
- Общий максимальный разрядный ток Imax total: 40 кА
- Уровень защиты Up L/PE при In: 0,6 кВ
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Ток утечки на землю Ipe: менее 2 мА
- Технология: высокоэнергетические варисторы (MOV)
- Подключение: винтовые клеммы 2,5–25 мм² или шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0, степень защиты IP20
- Рабочая температура: от −40 до +85 °C
- Предохранители: тип gG, от 20 А (мин.) до 125 А (макс.)
- Устройство защитного отключения: тип «S» или с задержкой
- Артикул: 471622
