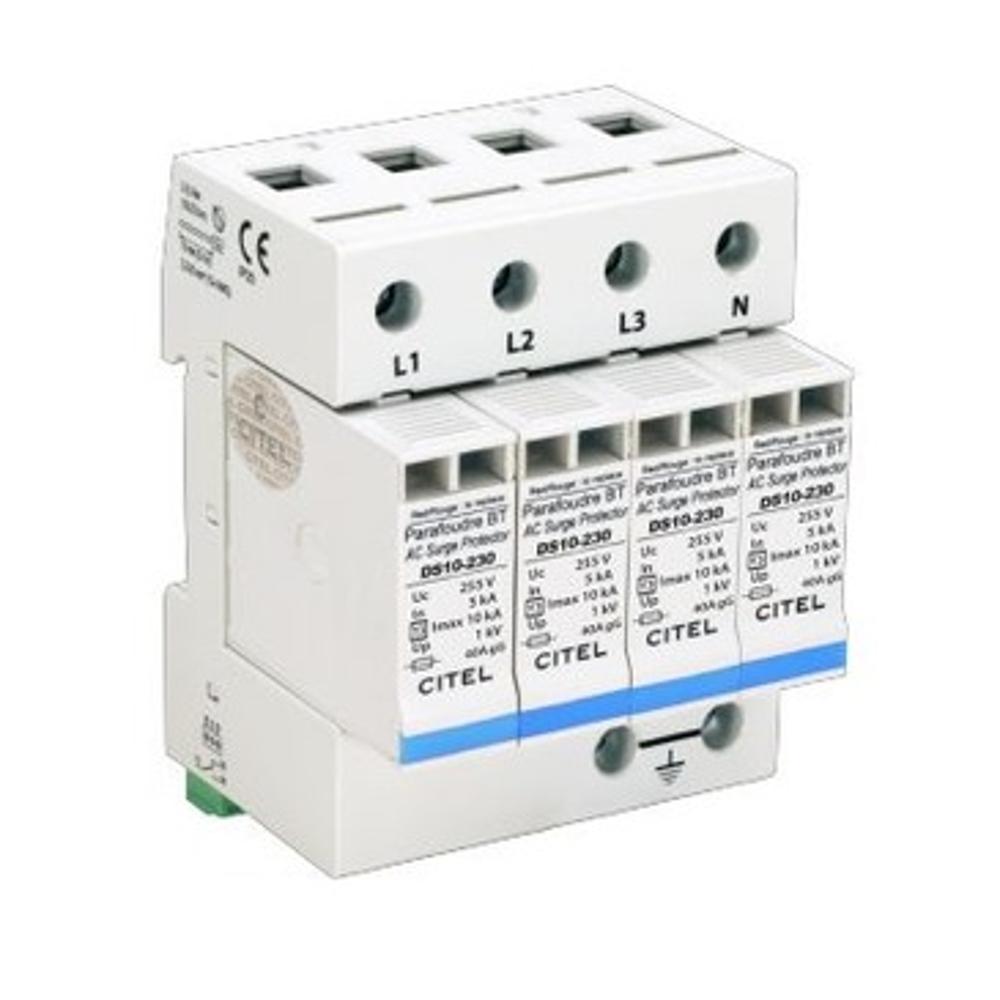

Устройство защиты от импульсных перенапряжений CITEL DS14-400 (артикул 471402) — это многополюсный УЗИП типа 2 (или 3) для трёхфазных сетей переменного тока с нейтралью, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство ограничивает амплитуду импульсных скачков напряжения до безопасного для подключённой аппаратуры уровня (Up = 1,3 кВ), предотвращая повреждение чувствительной электроники, силовых цепей и систем автоматики.
В основе работы УЗИП лежит варисторная технология — нелинейные резисторы, которые при превышении порогового напряжения резко снижают своё сопротивление и отводят избыточную энергию импульса на заземление. Устройство выполнено в конфигурации 3-фазный + нейтраль (схема 4+0, 4 полюса) и предназначено для сетей 230/400 В с системой заземления IT. Каждый полюс оснащён сменным модулем DSM10-400 и отдельным механическим индикатором отключения, что упрощает обслуживание и диагностику. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж — на симметричную DIN-рейку 35 мм (EN 60715). Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 (изд. 4), сертифицировано по EAC. Для дистанционной сигнализации о срабатывании предусмотрена опция DS14S-400 с выходом на перекидной контакт.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита промышленного оборудования, станков с ЧПУ, систем автоматизации и КИПиА от импульсных перенапряжений
- Защита серверных, телекоммуникационных и IT-систем в коммерческих и административных зданиях
- Защита объектов с системой заземления IT (медицинские учреждения, производственные объекты с изолированной нейтралью)
- Установка в качестве второй ступени защиты в системах молниезащиты зданий и сооружений
Ключевые особенности
- Многополюсный УЗИП типа 2 (или 3) в конфигурации 3-фазный + нейтраль (схема 4+0)
- Сменный модуль DSM10-400 для каждой фазы с механическим индикатором отключения
- Высокий максимальный разрядный ток Imax total = 40 кА (по 10 кА на полюс)
- Опция дистанционной сигнализации DS14S-400 с выходом на перекидной контакт
- Корпус из термопластика UL94-V0, степень защиты IP20, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Конфигурация: 3-фазный + нейтраль (4 полюса, схема 4+0)
- Сеть: 230/400 В, конфигурация нейтрали IT
- Номинальное напряжение линии Un: 400 В AC
- Макс. рабочее напряжение L-N Uc: 440 В AC
- Номинальный ток разряда In: 5 кА
- Макс. ток разряда Imax: 10 кА (на полюс)
- Максимальный ток разряда Imax total: 40 кА
- Уровень защиты L/PE Up: 1,3 кВ
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Технология: варистор
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Модуль замены: DSM10-400
- Сопряжённый предохранитель: тип gG — 20 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
