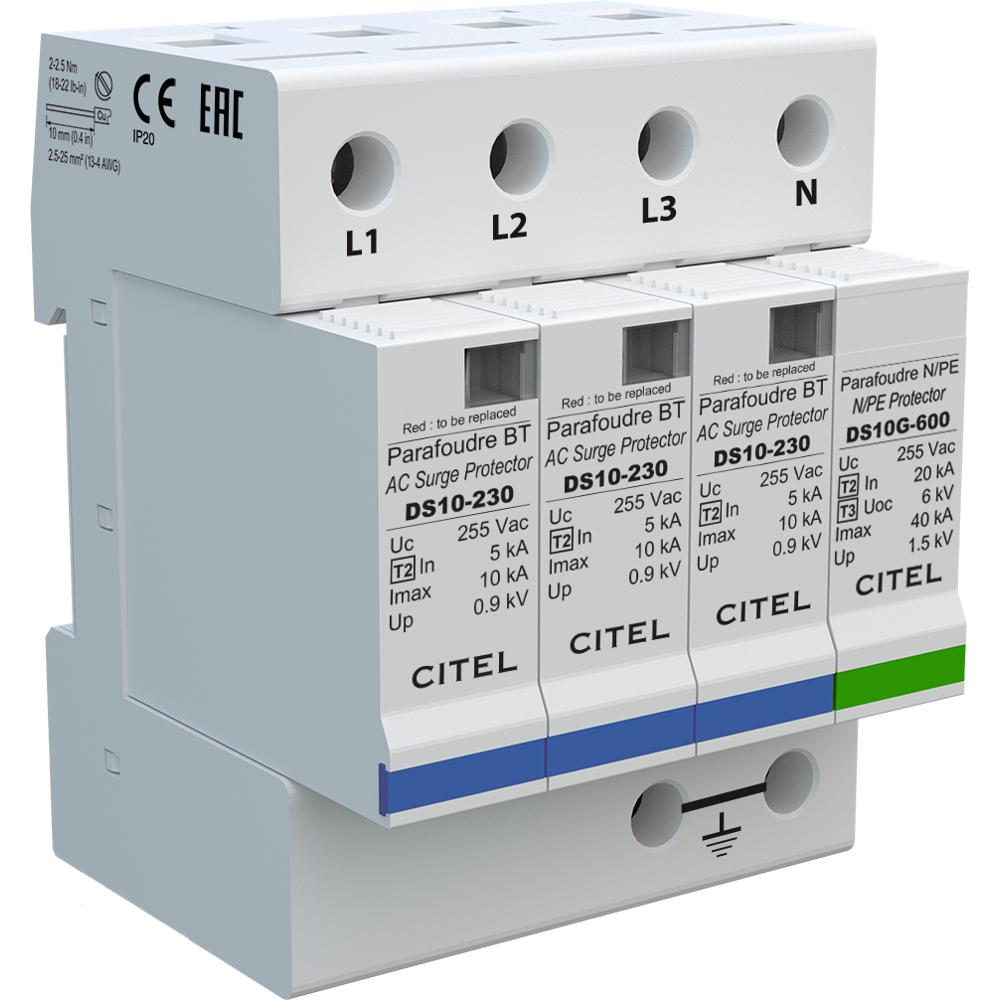

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS14-230/G (артикул 471512) предназначено для защиты трёхфазных электрических сетей переменного тока 230/400 В с нейтралью от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами и другими переходными явлениями. Устройство относится к типу 2 (или 3) по классификации IEC/EN 61643-11 и обеспечивает надёжную защиту электрооборудования, чувствительного к скачкам напряжения, предотвращая его повреждение и продлевая срок службы.
В основе работы УЗИП CITEL DS14-230/G лежит комбинированная технология: металлооксидный варистор (MOV) в сочетании с газовым разрядником. Такая гибридная схема обеспечивает эффективное ограничение перенапряжений как в режиме L/N (дифференциальная защита), так и в режиме N/PE (синфазная защита). Устройство выполнено по схеме (3+1) — четыре полюса для трёхфазной сети с нейтралью, конфигурация нейтрали TT-TNS. Каждый полюс оснащён сменным модулем (DSM10-230 + DSM40G-600) и механическим индикатором отключения, что упрощает обслуживание и диагностику. Подключение осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину, монтаж — на симметричную DIN-рейку 35 мм (EN60715). Устройство совместимо с сетями 230/400 В, допускает длительное рабочее напряжение до 255 В AC и выдерживает временные перенапряжения до 335 В AC в течение 5 секунд.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в трёхфазных сетях 230/400 В.
- Защита промышленного оборудования, станков с ЧПУ, систем автоматизации и КИПиА от импульсных помех.
- Защита серверных, дата-центров и телекоммуникационного оборудования в коммерческих и административных зданиях.
- Защита систем освещения, отопления, вентиляции и кондиционирования (ОВК) в жилых и общественных зданиях.
- Применение в сетях с системами заземления TT и TNS, где требуется эффективный отвод импульсных токов на землю.
Ключевые особенности
- Многополюсный УЗИП типа 2 (или 3) по стандарту EN 61643-11, схема (3+1) для трёхфазных сетей с нейтралью.
- Сменные модули для каждой фазы (DSM10-230 + DSM40G-600) с механическим индикатором отключения на каждом полюсе.
- Высокие разрядные характеристики: номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 10 кА, суммарный Imax total = 40 кА.
- Гибридная технология: металлооксидный варистор + газовый разрядник, обеспечивающая низкий уровень защиты (Up L/N = 0,9 кВ; Up N/PE = 1,5 кВ).
- Возможность дистанционной сигнализации отключения (опция DS14S-230/G с выходом на перекидной контакт).
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд.4, сертификация EAC.
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, 3-фазная + N
- Конфигурация нейтрали: TT-TNS
- Номинальное напряжение линии (Un): 230 В AC
- Макс. рабочее напряжение L-N (Uc): 255 В AC
- Временное перенапряжение (UT): 335 В AC (5 с, выдерживает); 440 В AC (120 мин, отключение)
- Номинальный ток разряда (In): 5 кА
- Максимальный ток разряда (Imax): 10 кА
- Максимальный суммарный ток разряда (Imax total): 40 кА
- Уровень защиты (Up): L/N — 0,9 кВ; N/PE — 1,5 кВ
- Испытание комбинированной волной (Uoc): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: металлооксидный варистор + газовый разрядник
- Подключение: винтовые зажимы 2,5–25 мм² / шина
- Монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Сопряжённые устройства отключения: внутренний терморазмыкатель; УЗО типа «S» или замедленное; плавкий предохранитель gG 20 А
- Артикул: 471512
