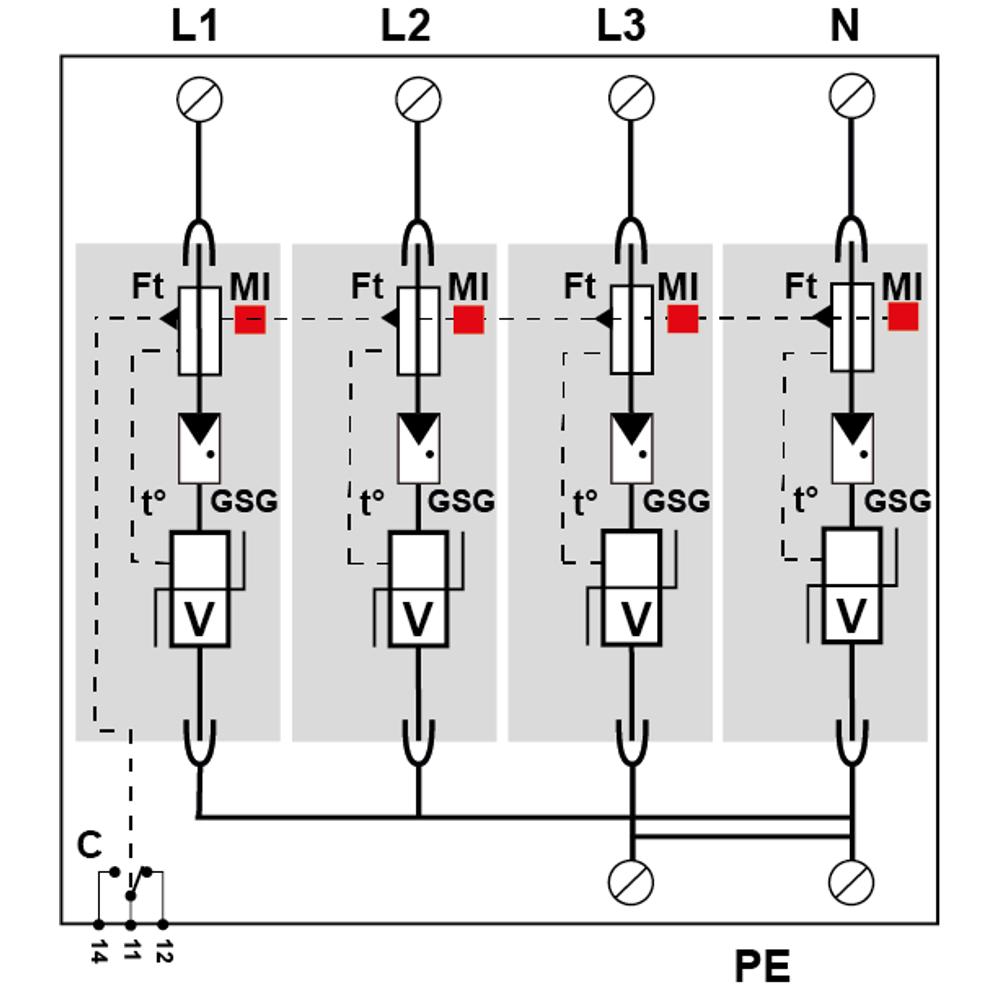

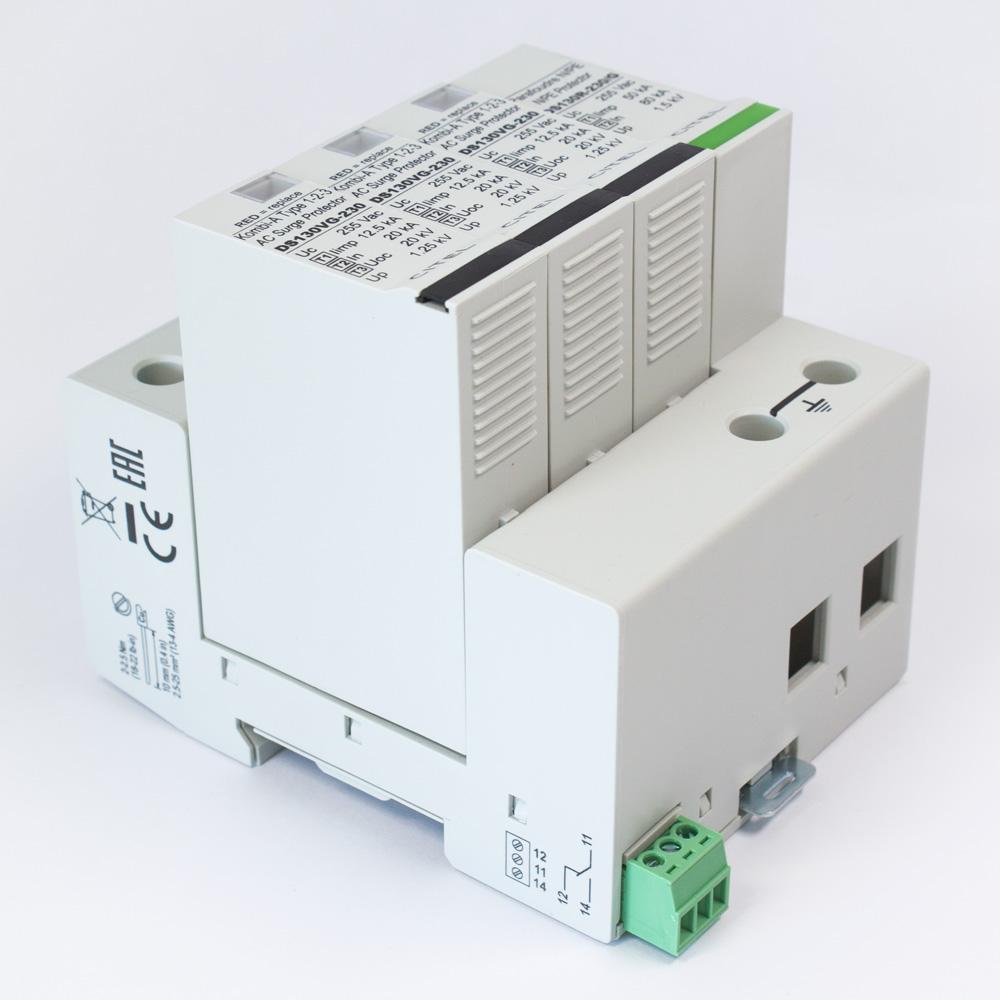

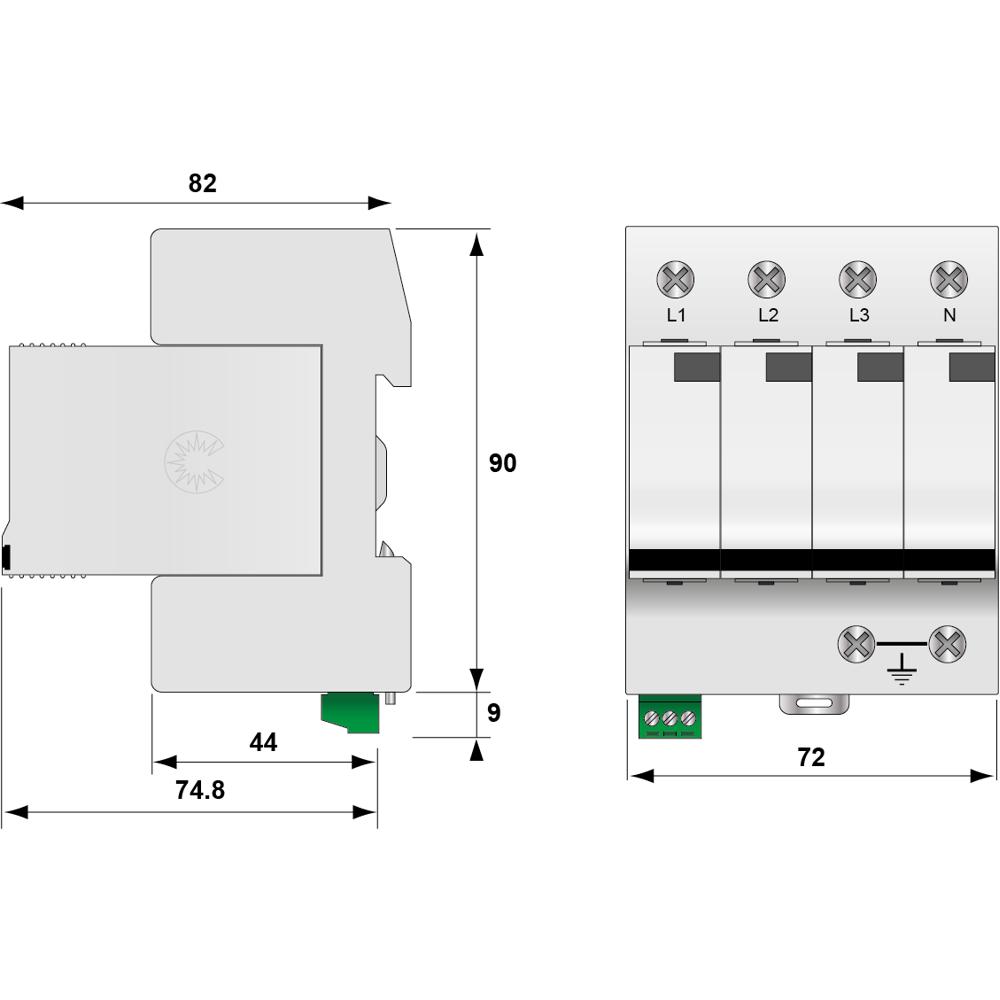

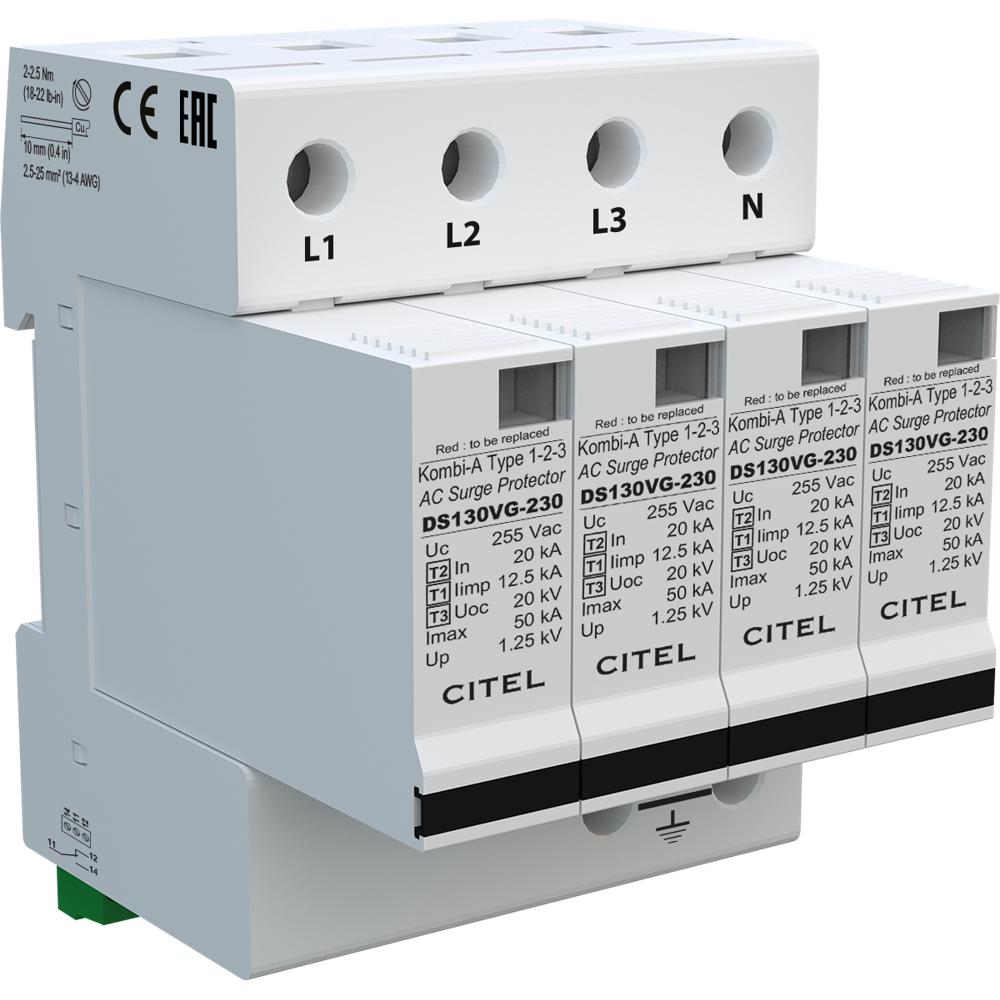

Устройство защиты от импульсных перенапряжений CITEL DS134VGS-230 (арт. 571574) представляет собой комбинированный ограничитель перенапряжений класса Тип 1+2+3, предназначенный для защиты электрических сетей переменного тока от прямых и косвенных ударов молнии, а также от коммутационных помех. Данная модель обеспечивает трехступенчатую защиту в одном корпусе, эффективно отводя импульсные токи до 50 кА (10/350 мкс) в общей сумме, что делает её идеальным решением для главных распределительных щитов и вводно-распределительных устройств жилых, коммерческих и промышленных объектов.
УЗИП CITEL DS134VGS-230 построено на базе запатентованной VG™-технологии (Varistor + Gas discharge tube), которая объединяет мощный варистор и газовый разрядник в одном модуле. Эта гибридная схема обеспечивает отсутствие тока утечки (Ipe = 0), высокую надежность при длительных перенапряжениях (TOV) и минимальный уровень защиты Up. Устройство выполнено по схеме 4+0 (4 полюса) и предназначено для работы в трехфазных сетях 230/400 В с системой заземления TN-S. Модель имеет индекс "G", что означает конфигурацию CT2 (синфазный и дифференциальный режимы защиты) — защита осуществляется между фазой и нейтралью (L/N) и между нейтралью и землей (N/PE). Подключение производится через винтовые зажимы на сечение до 25 мм², монтаж осуществляется на симметричную DIN-рейку 35 мм.
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых многоквартирных домов и коттеджей.
- Системы электроснабжения коммерческих зданий: офисные центры, торговые и бизнес-центры, гостиницы.
- Промышленные объекты: заводы, производственные цеха, складские комплексы, требующие высокой степени защиты от грозовых перенапряжений.
- Объекты телекоммуникаций и IT-инфраструктуры: центры обработки данных (ЦОД), серверные, узлы связи.
- Установки наружного освещения, светофорные объекты и системы управления дорожным движением.
Ключевые особенности
- Трехклассная защита "все в одном": Сочетает в себе функции УЗИП Типа 1, Типа 2 и Типа 3, что позволяет защитить оборудование от прямого удара молнии (10/350 мкс) и от наведенных импульсов (8/20 мкс) в одном устройстве.
- Инновационная VG™-технология: Обеспечивает нулевой ток утечки, высокую стойкость к временным перенапряжениям (TOV) и стабильно низкий уровень защиты Up.
- Высокая пропускная способность: Ток молнии Iimp = 12,5 кА на полюс (10/350 мкс) и суммарный ток Itotal = 50 кА гарантируют надежную защиту даже в условиях интенсивной грозовой активности.
- Съемные модули и индикация: Каждый полюс оснащен сменным модулем DSM130VG-230 с механическим индикатором состояния (зеленый/красный), что упрощает обслуживание и замену без демонтажа всего устройства.
- Дистанционная сигнализация: Встроенный перекидной контакт (опция "S") позволяет передавать сигнал о выходе модуля из строя на пульт диспетчеризации или в систему автоматизации здания.
Технические характеристики
- Тип УЗИП: Тип 1 + Тип 2 + Тип 3 (по IEC 61643-11)
- Номинальное напряжение сети (Un): 230/400 В AC (3-фазная + N)
- Максимальное длительное рабочее напряжение (Uc): 275 В AC
- Номинальный ток разряда (8/20 мкс) (In): 20 кА
- Ток молнии на полюс (10/350 мкс) (Iimp): 12,5 кА
- Суммарный ток молнии (10/350 мкс) (Itotal): 50 кА
- Максимальный ток разряда (8/20 мкс) (Imax): 50 кА
- Уровень защиты (Up) L/N: 1,25 кВ
- Уровень защиты (Up) N/PE: 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 кА
- Диапазон рабочих температур: от -40°C до +85°C
- Класс защиты корпуса: IP20
- Сечение подключаемых проводников: 2.5 - 25 мм² (силовые), до 1.5 мм² (дистанционная сигнализация)
- Материал корпуса: Термопластик UL94-V0 (самозатухающий)
- Стандарты: IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
