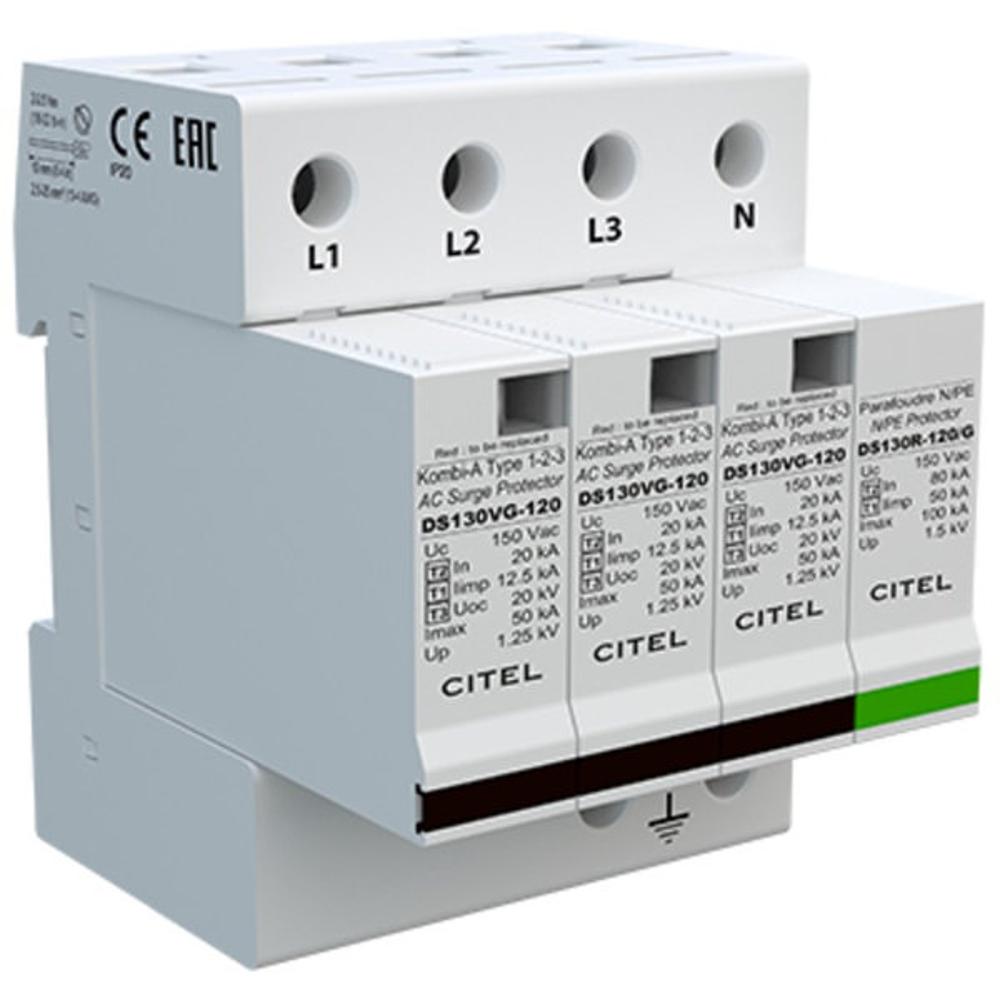

Устройство защиты от импульсных перенапряжений CITEL DS134VGS-120/G (арт. 571684) представляет собой комбинированный ограничитель перенапряжений класса Тип 1+2+3, предназначенный для защиты электроустановок зданий от прямых и косвенных ударов молнии, а также от коммутационных помех. Данная модель обеспечивает трехступенчатую защиту в одном корпусе, что позволяет эффективно ограничивать как мощные импульсы тока молнии (10/350 мкс), так и высокочастотные наведенные перенапряжения.
УЗИП построено на базе запатентованной VG™-технологии, которая объединяет мощный варистор и газовый разрядник в едином модуле. Такая гибридная схема обеспечивает нулевой ток утечки в рабочем режиме, отсутствие сопровождающего тока и высокую надежность срабатывания. Устройство оптимизировано для работы в условиях временных перенапряжений (TOV) и способно выдерживать их без разрушения. Модель DS134VGS-120/G выполнена по схеме "3+1" (три полюса L-N и один N-PE) и предназначена для сетей с глухозаземленной нейтралью (системы TT и TNS) с номинальным напряжением 120/208 В. Подключение осуществляется через винтовые зажимы сечением до 25 мм², монтаж производится на симметричную DIN-рейку 35 мм.
Области применения
- Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий.
- Обеспечение грозозащиты в системах наружного освещения и дорожной инфраструктуры.
- Установка в щитах телекоммуникационного оборудования и центров обработки данных (ЦОД).
- Защита систем автоматизации, диспетчеризации и управления технологическими процессами.
- Применение в фотоэлектрических станциях и системах бесперебойного электропитания.
Ключевые особенности
- Комбинированный тип 1+2+3: Защита от прямых ударов молнии (Iimp 12,5 кА), коммутационных помех и наведенных перенапряжений в одном устройстве.
- VG™-технология: Гибридная схема "варистор + газовый разрядник" обеспечивает нулевой ток утечки и отсутствие сопровождающего тока.
- Съемные модули: Каждый полюс оснащен индивидуальным сменным модулем DSM130VG-120 для быстрой замены без демонтажа всего устройства.
- Дистанционная сигнализация: Встроенный перекидной контакт (клеммы 11-12-14) позволяет передавать сигнал о состоянии УЗИП на пульт диспетчеризации или в систему "Умный дом".
- Оптимизация под TOV: Устройство выдерживает временные перенапряжения (TOV) без потери работоспособности, что критично для сетей с нестабильным напряжением.
Технические характеристики
- Тип УЗИП: 1+2+3 (IEC 61643-11 / EN 61643-11)
- Номинальное напряжение сети (Un): 120/208 В (3-фазная + N)
- Максимальное рабочее напряжение (Uc): 150 В AC
- Номинальный ток разряда (In): 20 кА (8/20 мкс)
- Максимальный ток разряда (Imax): 50 кА (8/20 мкс)
- Ток молнии на полюс (Iimp): 12,5 кА (10/350 мкс)
- Суммарный ток (Itotal): 50 кА
- Уровень защиты (Up) L/N: 1,25 кВ
- Уровень защиты (Up) N/PE: 1,5 кВ
- Конфигурация защиты: L/N и N/PE (схема 3+1)
- Допустимый ток короткого замыкания (Isccr): 25 кА
- Тип сети: TT, TNS
- Степень защиты корпуса: IP20
- Рабочая температура: от -40°C до +85°C
- Материал корпуса: Термопластик UL94-V0
- Артикул: 571684
