Ключевые особенности

  • Тип 1+2+3
  • Ток молнии 12,5 кА
  • Отсутствие тока утечки
  • Конфигурация 4+0
  • Сменные модули
  • Оптимизация под TOV
  • Дистанционная сигнализация

Документация

УЗИП переменного тока серии DS

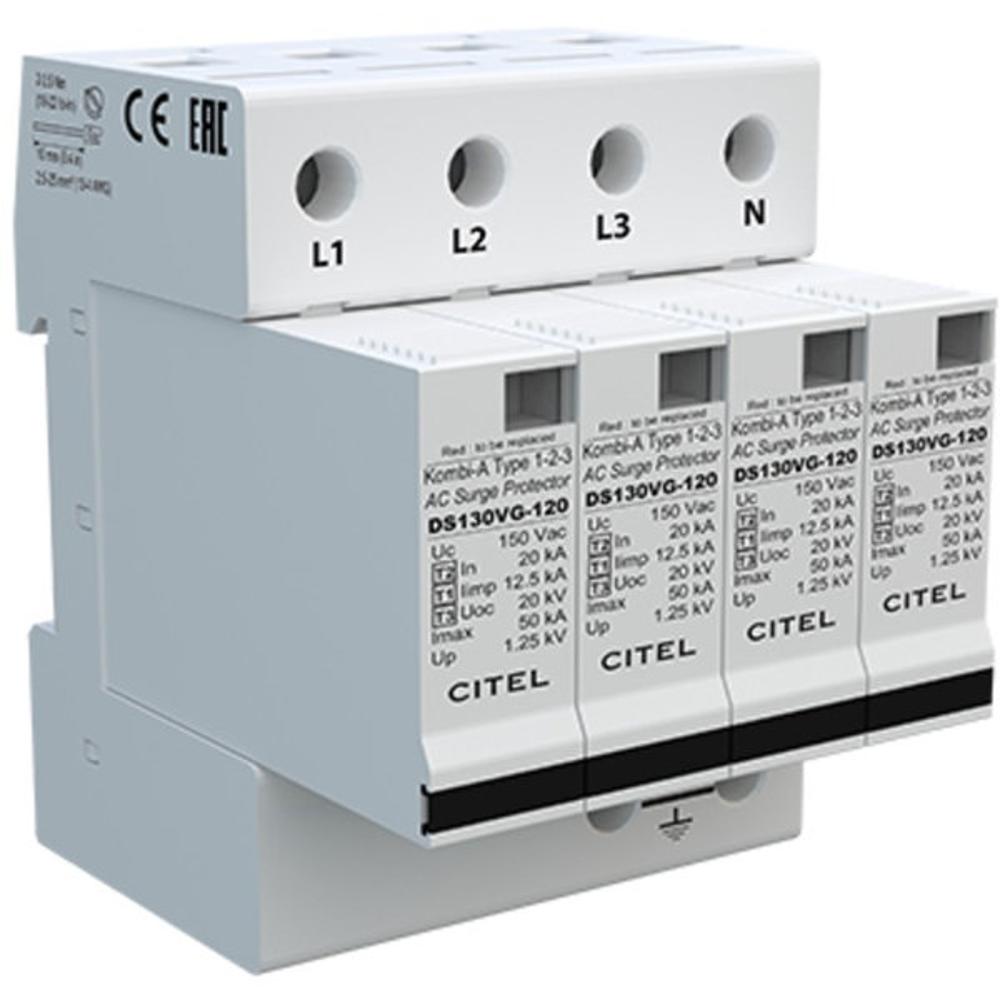

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS134VGS-120 (571674)

Артикул: 571674
Цена товара:
19 720 ₽
Общая цена:
19 720 ₽
Срок поставки: 3-5 недель
Краткое описание
Комбинированный УЗИП Тип 1+2+3 для защиты трехфазных сетей TN-S от прямых ударов молнии и коммутационных помех. Запатентованная VG™-технология (гибрид варистора и газового разрядника) исключает ток утечки и сопровождающий ток. Ток молнии 12,5 кА (10/350 мкс), максимальный ток разряда 50 кА (8/20 мкс). Съемные модули, дистанционная сигнализация, допустимый ток КЗ 25 кА. Идеален для ГРЩ, ЦОД и промышленных объектов.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS134VGS-120 (арт. 571674) представляет собой комбинированный ограничитель перенапряжений класса Тип 1+2+3, предназначенный для защиты электрооборудования в трехфазных сетях переменного тока с системой заземления TN-S. Данный УЗИП обеспечивает надежную защиту как от прямых ударов молнии (ток 10/350 мкс), так и от коммутационных и вторичных перенапряжений (ток 8/20 мкс), объединяя функции трех классов защиты в одном компактном устройстве.

Устройство построено на базе запатентованной VG™-технологии, которая представляет собой гибридную схему из мощного варистора и газового разрядника (GSG). Такая конструкция обеспечивает отсутствие тока утечки в рабочем режиме и исключает сопровождающий ток, что гарантирует высокую надежность и долговечность. УЗИП оптимизирован для работы в условиях временных перенапряжений (TOV) и способен выдерживать их без разрушения. Благодаря конфигурации 4+0 и номинальному напряжению 120/208 В, модель DS134VGS-120 идеально подходит для установки в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) промышленных, коммерческих и жилых объектов. Подключение осуществляется через винтовые зажимы сечением до 25 мм², устройство монтируется на стандартную DIN-рейку 35 мм.

Области применения

  • Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в зданиях с системой заземления TN-S.
  • Обеспечение молниезащиты и защиты от перенапряжений в телекоммуникационных центрах, серверных и ЦОД.
  • Установка в системах автоматизации промышленных предприятий и производственных линий.
  • Защита критически важного оборудования в медицинских учреждениях и лабораториях.
  • Применение в системах наружного освещения, светофорных объектах и дорожной инфраструктуре.

Ключевые особенности

  • Тип 1+2+3: Объединяет защиту от прямых ударов молнии (Iimp 12,5 кА), коммутационных помех и высокочастотных наводок в одном корпусе.
  • VG™-технология: Гибрид варистора и газового разрядника обеспечивает нулевой ток утечки и отсутствие сопровождающего тока.
  • Высокая отключающая способность: Допустимый ток короткого замыкания (Isccr) составляет 25 000 А, что гарантирует безопасность при аварийных режимах.
  • Дистанционная сигнализация: Встроенный перекидной контакт (опция "S") позволяет передавать сигнал о выходе модуля из строя на пульт диспетчеризации или в систему автоматики.
  • Съемные модули: Каждый полюс оснащен сменным модулем DSM130VG-120, что упрощает обслуживание и замену без демонтажа всего устройства.

Технические характеристики

  • Тип УЗИП: Тип 1 + Тип 2 + Тип 3 (по IEC 61643-11 / EN 61643-11)
  • Конфигурация сети: 3-фазная + N, система TN-S (схема 4+0)
  • Номинальное напряжение (Un): 120/208 В AC
  • Максимальное рабочее напряжение (Uc): 150 В AC
  • Ток молнии на полюс (Iimp 10/350 мкс): 12,5 кА
  • Номинальный ток разряда (In 8/20 мкс): 20 кА
  • Максимальный ток разряда (Imax 8/20 мкс): 50 кА
  • Суммарный ток (Itotal): 50 кА
  • Уровень защиты (Up L/N, N/PE): ≤ 1,25 кВ / ≤ 1,5 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 A
  • Диапазон рабочих температур: от -40°C до +85°C
  • Степень защиты корпуса: IP20
  • Материал корпуса: Термопластик UL94-V0 (самозатухающий)
  • Артикул: 571674

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 4P (4+0)
Система заземления TNS
Uc AC, макс. рабочее напр., В 150
Uc DC, макс. рабочее напр., В 150
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Механические характеристики
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
