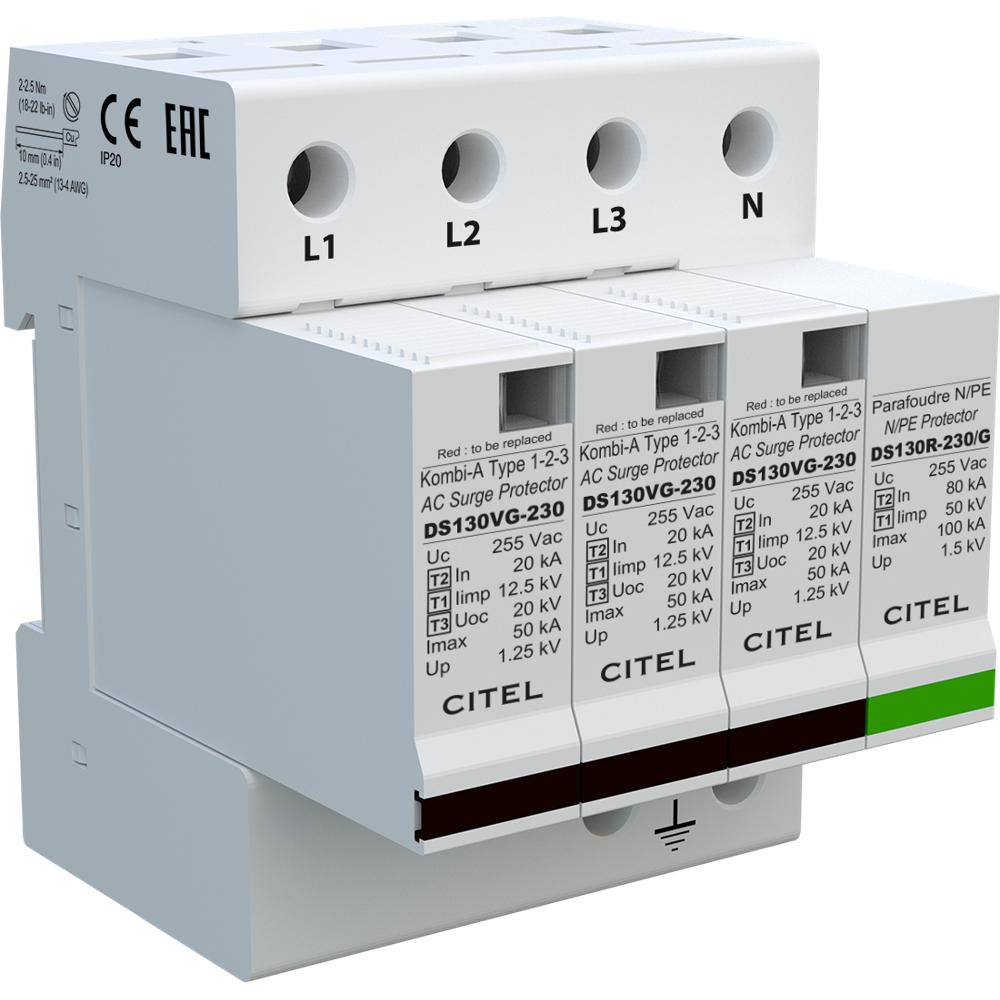

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134VG-230/G предназначено для комплексной защиты трехфазных сетей переменного тока 230/400 В от разрушительного воздействия импульсных перенапряжений, вызванных прямыми и удаленными ударами молнии, а также коммутационными перенапряжениями. Это устройство класса Тип 1+2+3 (B+C) обеспечивает полную каскадную защиту, выполняя функции вводного (Тип 1) и распределительного (Тип 2) устройства с дополнительным уточнением уровня защиты (Тип 3) в одном корпусе, что делает его идеальным решением для установки в главном распределительном щите (ГРЩ) или вводно-распределительном устройстве (ВРУ).
УЗИП построено на основе запатентованной VG™-технологии, которая комбинирует мощный газовый разрядник (GSG) и варистор (V) в каждом защитном модуле, обеспечивая максимальную энергоемкость и быстрое срабатывание. Устройство имеет схему подключения (3+1) и предназначено для работы в сетях с системами заземления TT и TNS, обеспечивая защиту как между фазой и нейтралью (L/N), так и между нейтралью и землей (N/PE). Конструкция оптимизирована для устойчивости к кратковременным перенапряжениям (TOV). Монтаж осуществляется на симметричную DIN-рейку 35 мм, подключение проводов — через винтовые зажимы на сечение 2.5-25 мм². Для информирования о состоянии предусмотрен механический индикатор на каждом модуле и опциональная дистанционная сигнализация через перекидной контакт.
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, коммерческих и промышленных зданий.
- Защита трехфазного электрооборудования в сетях 230/400 В с системами заземления TT и TNS.
- Объекты с повышенным риском грозовых воздействий или с длинными воздушными вводными линиями.
- Щитовые помещения, насосные станции, телекоммуникационные узлы и другие ответственные электроустановки.
- В качестве первой и основной ступени защиты в комплексной многоуровневой системе молниезащиты.
Ключевые особенности
- Комбинированная защита Тип 1+2+3 (B+C): Одно устройство заменяет несколько ступеней, обеспечивая полную защиту от прямых и непрямых ударов молнии.
- VG™-технология: Гибридная схема на основе газового разрядника и варистора для высокой энергоемкости и низкого остаточного напряжения.
- Съемные защитные модули: Каждый полюс выполнен в виде независимого модуля (DSM130VG-230), который можно легко заменить без отключения всего устройства.
- Устойчивость к TOV: Оптимизированная конструкция выдерживает кратковременные перенапряжения в сети до 440 В AC в течение 5 секунд.
- Визуальная и дистанционная индикация: Механический индикатор состояния на каждом модуле и опция дистанционной сигнализации (контакты 11-12-14).
Технические характеристики
- Артикул (P/N): 571564
- Сетевое напряжение: 230/400 В, 3 фазы + N (3L+N)
- Конфигурация сети: TT, TNS
- Схема защиты: (3+1), L/N и N/PE
- Максимальное рабочее напряжение Uc: 275 В AC
- Номинаный ток разряда In (8/20 мкс): 20 кА (на полюс)
- Максимальный ток разряда Imax (8/20 мкс): 50 кА (на полюс)
- Импульсный ток молнии Iimp (10/350 мкс): 12.5 кА (на полюс)
- Суммарный импульсный ток Itotal (10/350 мкс): 50 кА
- Уровень защиты Up: ≤ 1.25 кВ (L/N), ≤ 1.5 кВ (N/PE)
- Допустимый ток КЗ (Isccr): 25 кА
- Сопряженное устройство защиты: Внешний предохранитель типа gG, до 125 А
- Степень защиты корпуса: IP20
- Рабочая температура: от -40°C до +85°C
- Стандарты: IEC/EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
- Сертификация: Сертификат EAC
