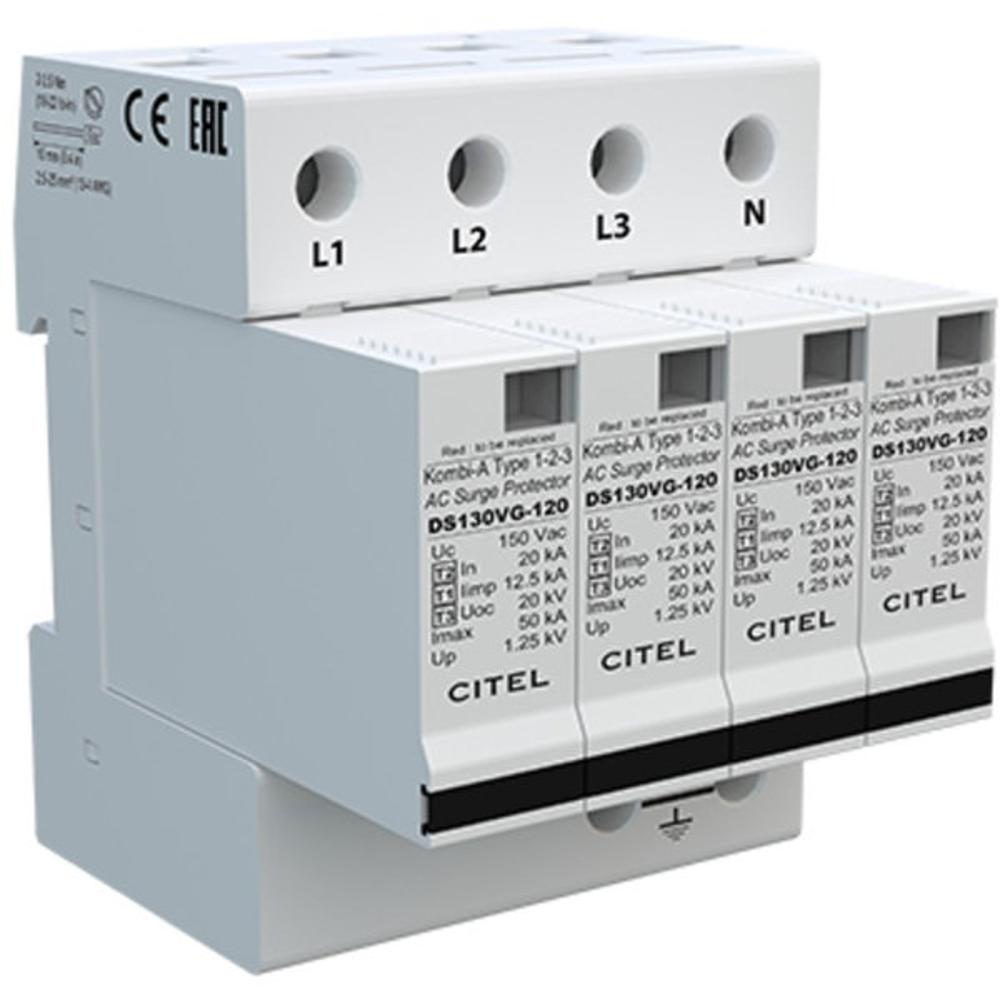

Устройство защиты от импульсных перенапряжений CITEL DS134VG-120 (арт. 571654) представляет собой комбинированный ограничитель перенапряжений класса Тип 1 + Тип 2 + Тип 3, предназначенный для защиты электроустановок зданий от прямых и косвенных ударов молнии, а также от коммутационных помех в сети. Данная модель обеспечивает полную защиту в трёхфазных сетях с системой заземления TN-S при напряжении 120/208 В, эффективно отводя токи молнии с амплитудой до 50 кА на полюс.
УЗИП построено на базе запатентованной VG™-технологии (Voltage Gap), которая объединяет в себе мощный варистор и газовый разрядник в одном корпусе. Это обеспечивает отсутствие тока утечки в нормальном режиме, высокую надёжность при длительных перенапряжениях (TOV) и практически мгновенное срабатывание. Устройство оптимизировано для работы в сетях 120/208 В с конфигурацией нейтрали TNS и режимом защиты L/PE и N/PE. Подключается через винтовые зажимы сечением до 25 мм² и монтируется на стандартную DIN-рейку 35 мм. Благодаря съёмным модулям, замена повреждённого элемента производится без демонтажа корпуса и отключения силовых проводов.
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
- Защита систем телекоммуникаций, серверных и ЦОД, подключенных к трёхфазной сети 120/208 В.
- Объекты с повышенными требованиями к бесперебойности электроснабжения: больницы, банки, торговые центры.
- Системы наружного освещения, светофорные объекты и рекламные конструкции, подверженные прямым ударам молнии.
- Промышленные объекты с системами автоматики и управления, чувствительными к импульсным помехам.
Ключевые особенности
- Трёхступенчатая защита: УЗИП объединяет функции Типа 1, 2 и 3, что позволяет защитить оборудование от молнии, коммутационных скачков и высокочастотных наводок.
- VG™-технология: Гибридная схема "варистор + газовый разрядник" исключает ток утечки и обеспечивает стабильную работу при длительных перенапряжениях (TOV).
- Высокая пропускная способность: Суммарный ток молнии Iimp total достигает 50 кА (10/350 мкс), что гарантирует защиту даже при прямом ударе молнии в систему молниезащиты.
- Съёмные модули: Каждый полюс оснащён отдельным сменным модулем DSM130VG-120, что упрощает обслуживание и сокращает время восстановления.
- Визуальная индикация: Механический индикатор на корпусе наглядно показывает состояние каждого модуля (зелёный — исправен, красный — требуется замена).
Технические характеристики
- Тип по IEC 61643-11 / EN 61643-11: Тип 1 + Тип 2 + Тип 3
- Номинальное напряжение сети (Un): 120/208 В (3-фазная + N)
- Максимальное длительное рабочее напряжение (Uc): 150 В AC
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
- Ток молнии на полюс (Iimp) 10/350 мкс: 12.5 кА
- Суммарный ток молнии (Iimp total): 50 кА
- Уровень защиты (Up) при In: ≤ 1.25 кВ
- Испытание комбинированной волной (Uoc) Класс III: 6 кВ
- Допустимый ток короткого замыкания (Isccr): 25 кА
- Степень защиты корпуса: IP20
- Диапазон рабочих температур: от -40°C до +85°C
- Материал корпуса: Термопластик UL94-V0 (самозатухающий)
- Артикул производителя: 571654
