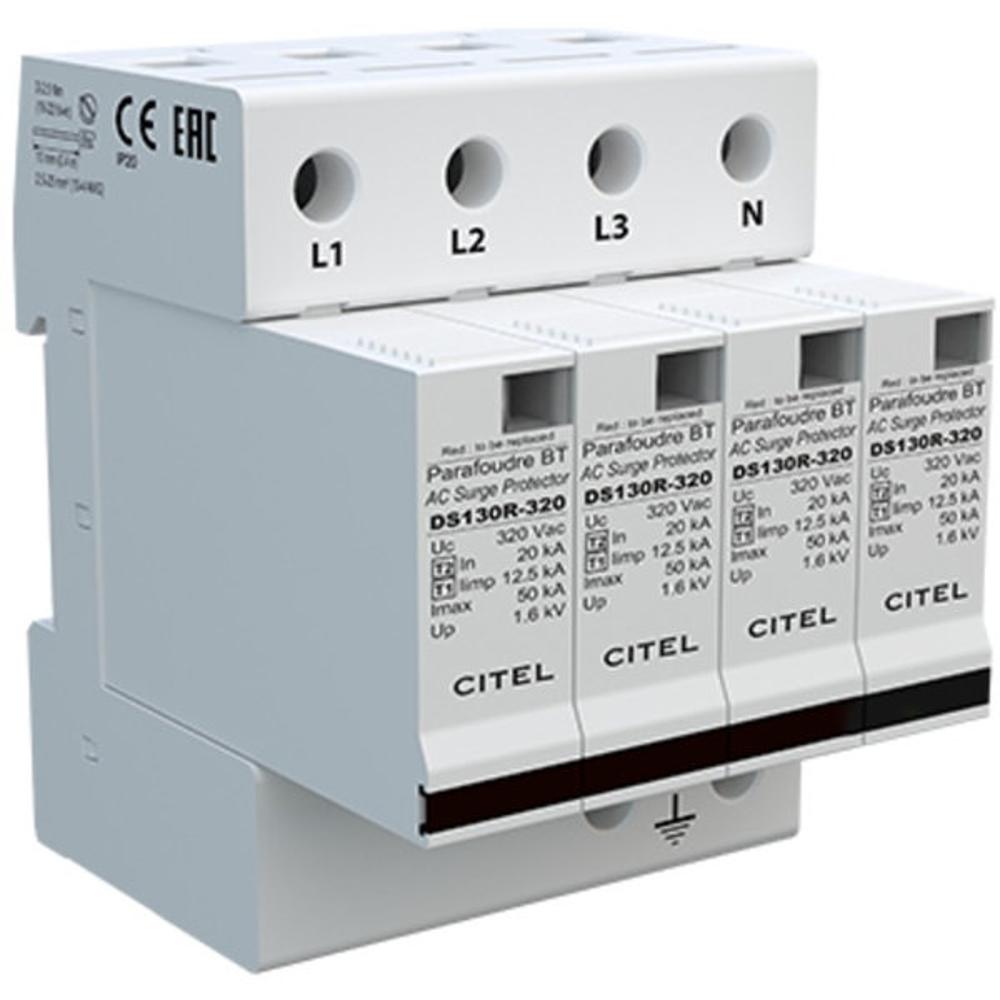

Устройство защиты от импульсных перенапряжений CITEL DS134RS-320 (арт. 571914) является комбинированным ограничителем перенапряжений Типа 1+2, предназначенным для защиты электроустановок зданий от прямых и косвенных ударов молнии, а также от коммутационных помех в сети. Данная модель обеспечивает защиту четырехполюсной сети (3L+N+PE) с номинальным напряжением 230/400 В и максимальным рабочим напряжением 320 В AC, что делает ее идеальным решением для главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ). Устройство способно отводить импульсный ток молнии до 12,5 кА на полюс (форма 10/350 мкс) и номинальный ток разряда 20 кА (форма 8/20 мкс), обеспечивая суммарный ток Iimp total 50 кА.

УЗИП CITEL DS134RS-320 построено на мощных варисторных элементах (MOV) с технологией терморазмыкателя и встроенного плавкого предохранителя для безопасного отключения модуля при окончании его срока службы или аварийном перегреве. Устройство реализовано по схеме 4+0 (TNS) и предназначено для установки в трехфазных сетях с глухозаземленной нейтралью. Монтаж производится на симметричную DIN-рейку 35 мм. Подключение осуществляется винтовыми зажимами сечением от 2,5 до 25 мм². Модель оснащена механическим индикатором состояния (зеленый/красный) и имеет встроенный перекидной контакт дистанционной сигнализации (опция, активируется при установке сменного модуля с индексом "S"), что позволяет интегрировать устройство в систему автоматизации здания или диспетчеризации. Сменные модули (арт. DSM130R-320) легко заменяются без демонтажа корпуса и без отключения силовых проводов.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий.
• Молниезащита и защита от импульсных перенапряжений в системах электроснабжения объектов с внешней молниезащитой (категория I).
• Установка в щитах учета электроэнергии для защиты счетчиков и вводных автоматических выключателей.
• Защита силовых цепей в телекоммуникационных центрах, серверных и дата-центрах, подключенных к трехфазной сети TN-S.
• Применение в системах распределения электроэнергии на промышленных объектах, где требуется высокий уровень защиты от грозовых перенапряжений.

Ключевые особенности

• Тип 1+2: Комбинированная защита от прямых ударов молнии (10/350 мкс) и коммутационных помех (8/20 мкс).
• Высокая пропускная способность: Iimp 12,5 кА на полюс и суммарный Iimp total 50 кА.
• Модульная конструкция: Сменные модули DSM130R-320 для каждой фазы, что упрощает обслуживание и замену.
• Дистанционная сигнализация: Встроенный перекидной контакт для удаленного мониторинга состояния устройства.
• Безопасность: Внутренний терморазмыкатель и плавкий предохранитель gG-125A для аварийного отключения.

Технические характеристики

• Тип устройства: УЗИП Тип 1+2 (IEC 61643-11 / EN 61643-11)
• Схема сети: TN-S (4 полюса, 3L+N+PE)
• Максимальное рабочее напряжение (Uc): 320 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 50 кА (8/20 мкс)
• Ток молнии на полюс (Iimp): 12,5 кА (10/350 мкс)
• Суммарный ток молнии (Iimp total): 50 кА
• Уровень защиты (Up) L/PE: 1,6 кВ
• Допустимый ток короткого замыкания (Isccr): 25 000 A
• Рабочая температура: от -40°C до +85°C
• Класс защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0
