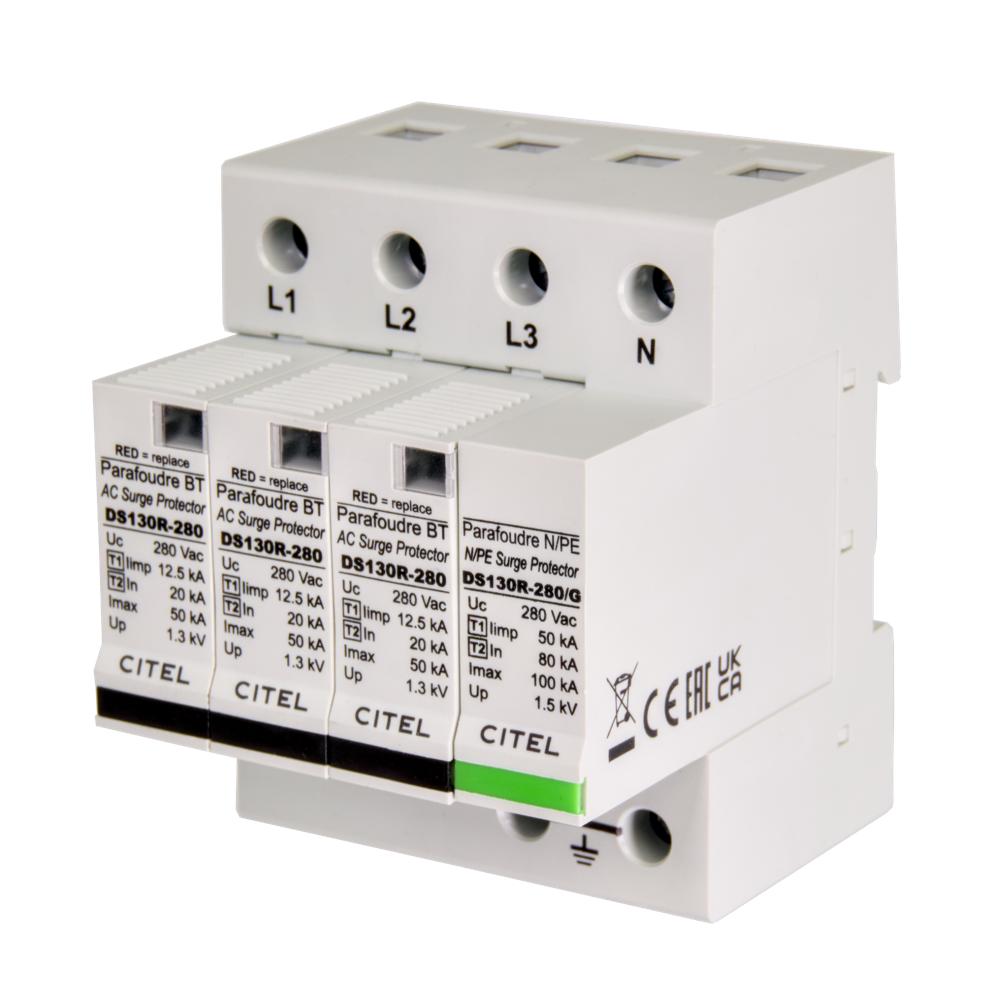

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134RS-280/G предназначено для защиты трехфазных электрических сетей переменного тока с нейтралью от разрушительных последствий грозовых и коммутационных перенапряжений. Это комбинированное устройство Типа 1+2, которое способно отводить мощные импульсные токи молнии (10/350 мкс) и многократно ограничивать перенапряжения, вызванные коммутационными процессами в сети (8/20 мкс). Его основная функция — ограничение опасных скачков напряжения до безопасного для подключенного электрооборудования уровня, предотвращая его выход из строя и снижая риск пожара.

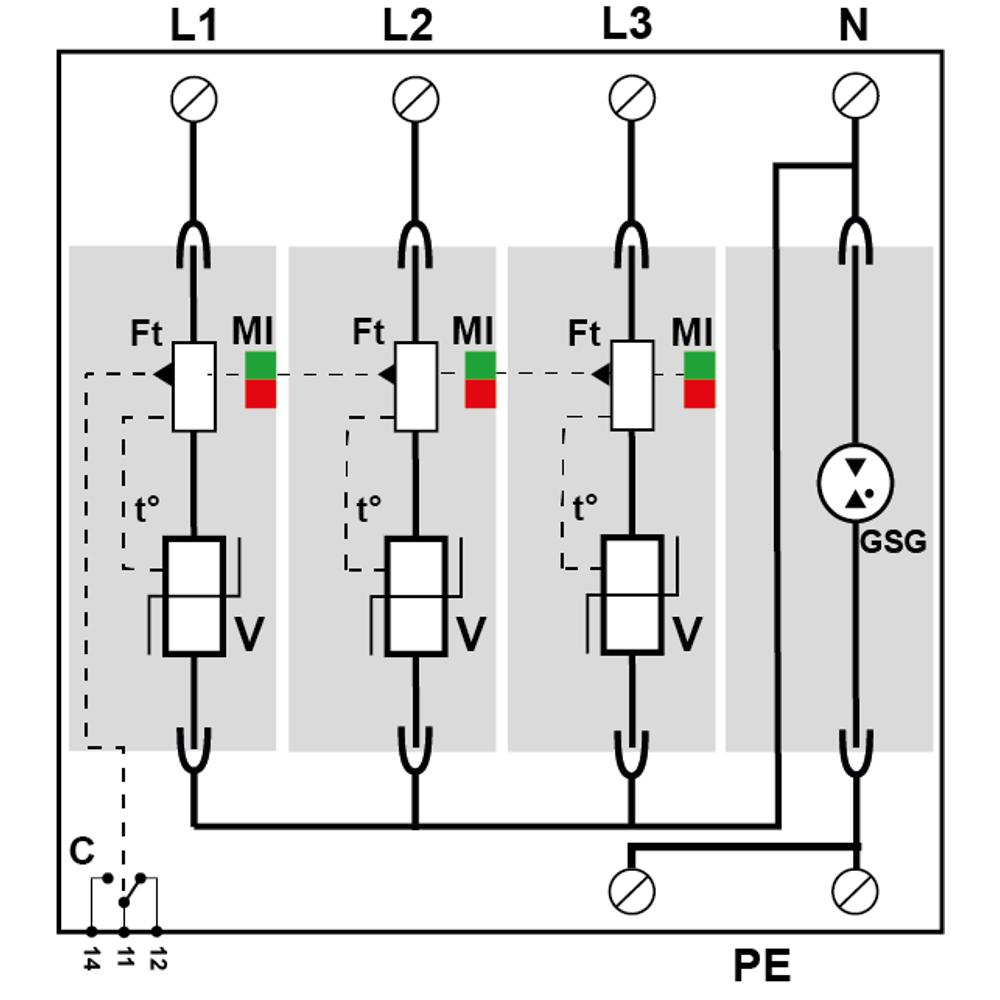

Устройство построено на основе мощных варисторов и газовых разрядников (GSG), что обеспечивает высокую энергоемкость и надежность. Принцип работы основан на резком снижении сопротивления при превышении порогового напряжения, благодаря чему опасный импульсный ток отводится в землю, а напряжение на защищаемых линиях ограничивается. УЗИП DS134RS-280/G специально разработано для работы в трехфазных сетях 230/400 В с конфигурацией нейтрали TT-TNS и обеспечивает защиту как между фазой и нейтралью (L/N), так и между нейтралью и землей (N/PE). Благодаря сменным модулям и широкому температурному диапазону оно подходит для постоянной эксплуатации в распределительных щитах промышленных, коммерческих и жилых зданий.

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) зданий.
• Промышленные предприятия и производственные цеха с трехфазным оборудованием.
• Коммерческие объекты: торговые центры, офисные здания, гостиницы.
• Телекоммуникационные узлы и центры обработки данных (ЦОД).
• Медицинские учреждения для защиты критически важного оборудования.
• Инфраструктурные объекты: насосные станции, котельные, системы вентиляции.
• Жилые многоквартирные дома с трехфазным вводом.

Ключевые особенности

• Комбинированная защита Тип 1+2 (классы I+II по ГОСТ): перехватывает как прямые удары молнии, так и наведенные перенапряжения.
• 4-полюсное исполнение для трехфазной сети с нейтралью (L1, L2, L3, N).
• Номинальный ток разряда (In) 20 кА при импульсе 8/20 мкс для каждой защищаемой линии.
• Сменные модули для каждой фазы: позволяют быстро заменить вышедший из строя элемент без демонтажа всего устройства.

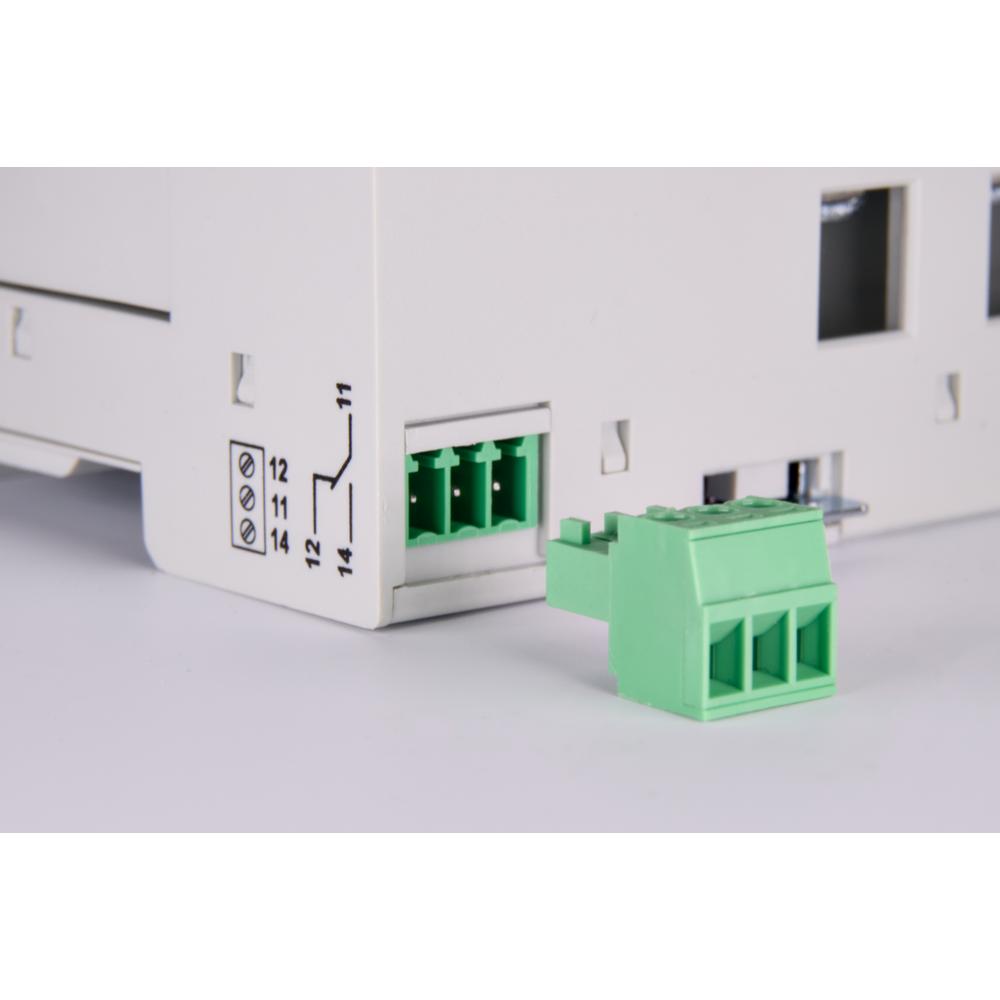

• Встроенная дистанционная сигнализация (опция): перекидной контакт для подключения к системе мониторинга и оповещения о состоянии устройства.
• Высокая стойкость к токам молнии: Iimp 12.5 кА на полюс при импульсе 10/350 мкс.
• Соответствие международным и национальным стандартам: EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011 (ГОСТ IEC 61643-21-2014).
• Надежная внутренняя защита: комбинация терморазмыкателя и плавкого предохранителя для безопасного отключения в аварийном режиме.

Технические характеристики

• Артикул производителя (P/N): 571134 (DS134RS-280/G).
• Сетевое напряжение: 230/400 В, 3-фазная + N.
• Конфигурация нейтрали: TT-TNS.
• Режим защиты: L/N и N/PE.
• Максимальное рабочее напряжение переменного тока (Uc): 280 В.
• Уровень защиты (Up): L/N ≤ 1.3 кВ; N/PE ≤ 1.5 кВ.
• Номинальный ток разряда (In, 8/20 мкс): 20 кА на полюс.
• Максимальный ток разряда (Imax, 8/20 мкс): 50 кА на полюс.
• Импульсный ток молнии (Iimp, 10/350 мкс): 12.5 кА на полюс.
• Удельная энергия (W/R): 40 кДж/Ом.
• Допустимый ток короткого замыкания (Isccr): 25 кА.
• Рабочий ток утечки (Ipe): < 1 мА.
• Временное перенапряжение (TOV, 5 сек): выдерживает 335 В.
• Сопряженное устройство отключения: внутренний терморазмыкатель и предохранитель типа gG 125 А.

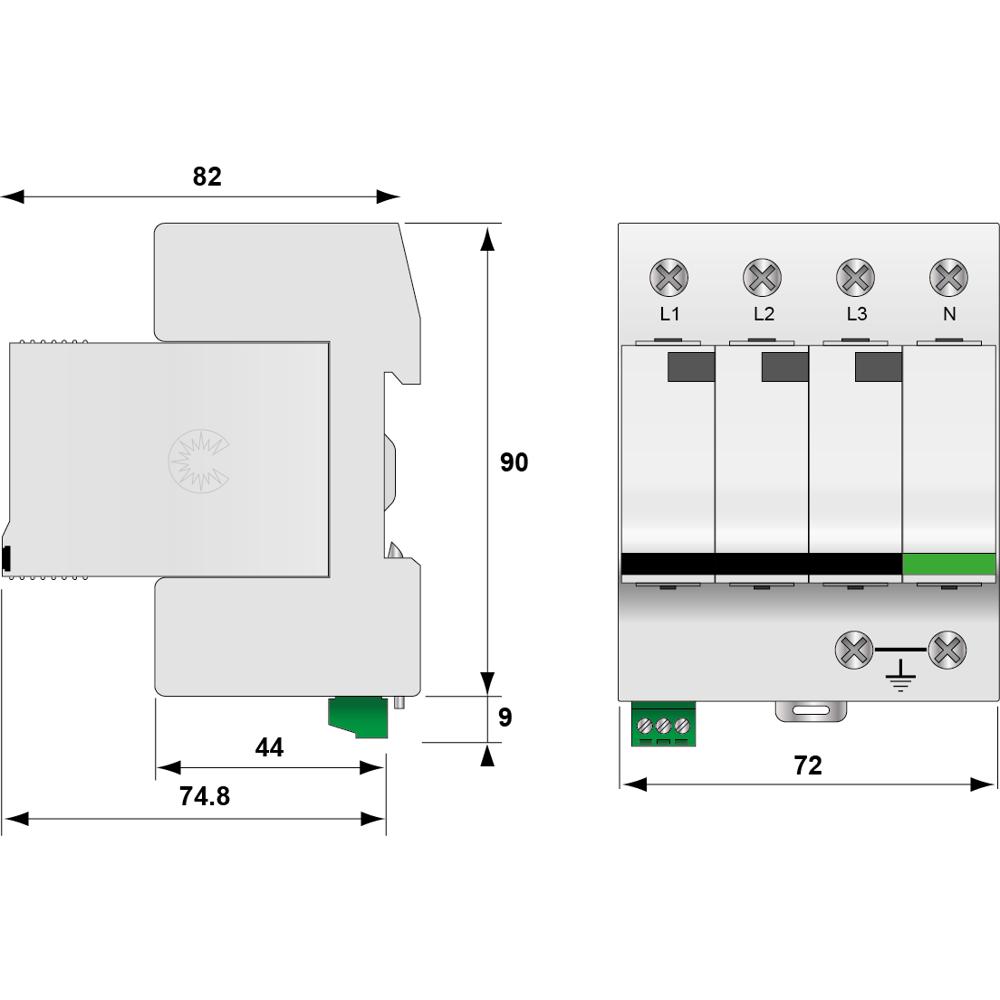

• Монтаж: на симметричную DIN-рейку 35 мм.
• Подключение: винтовые зажимы на 2.5–25 мм² / шина.
• Рабочая температура: от -40°C до +85°C.
• Степень защиты корпуса: IP20.
• Материал корпуса: термопластик UL94-V0.
• Сертификация: EAC, соответствует стандартам.
