Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134RS-280 (571114) предназначено для комплексной защиты трехфазных электрических сетей переменного тока с системой заземления TN-S от разрушительных последствий грозовых и коммутационных перенапряжений. Оно выполняет функции устройств Типа 1 и Типа 2, обеспечивая как отвод части прямого тока молнии (Iimp 12.5 кА на полюс), так и эффективное подавление остаточных бросков напряжения и перенапряжений, вызванных коммутациями в сети.

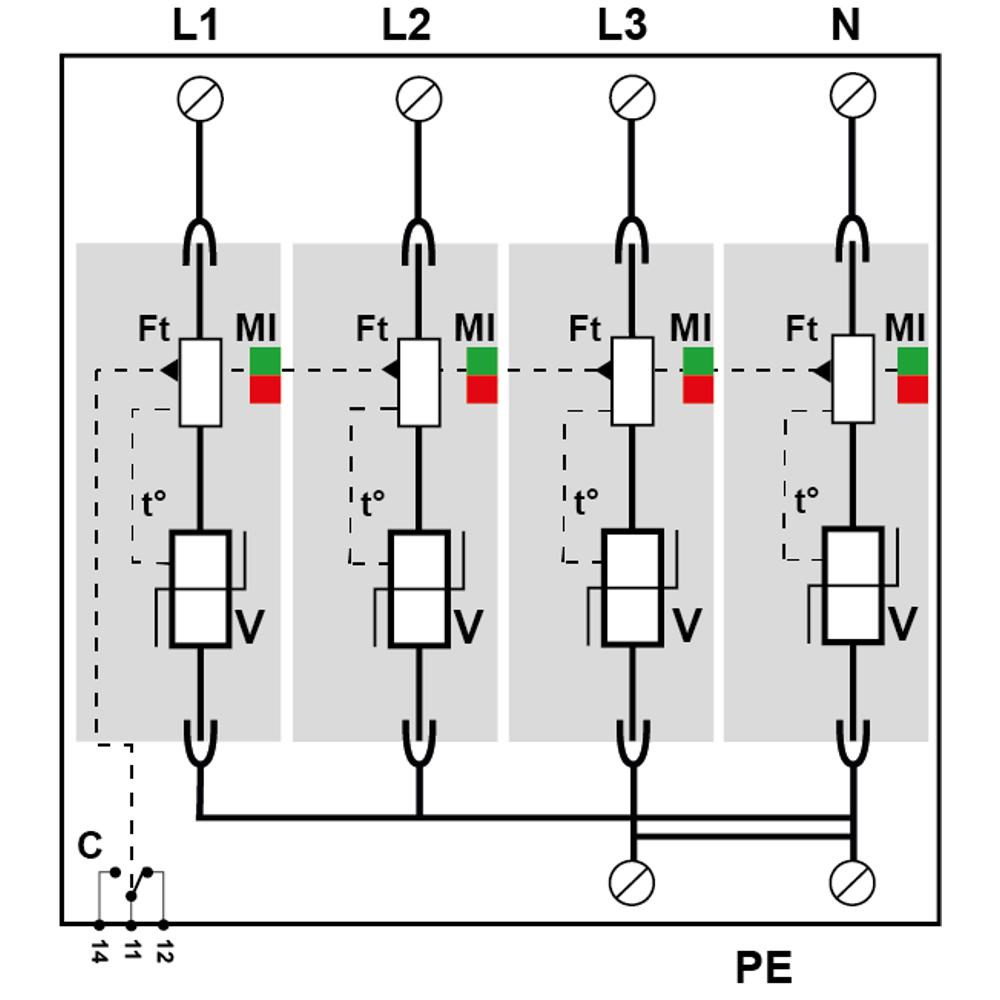

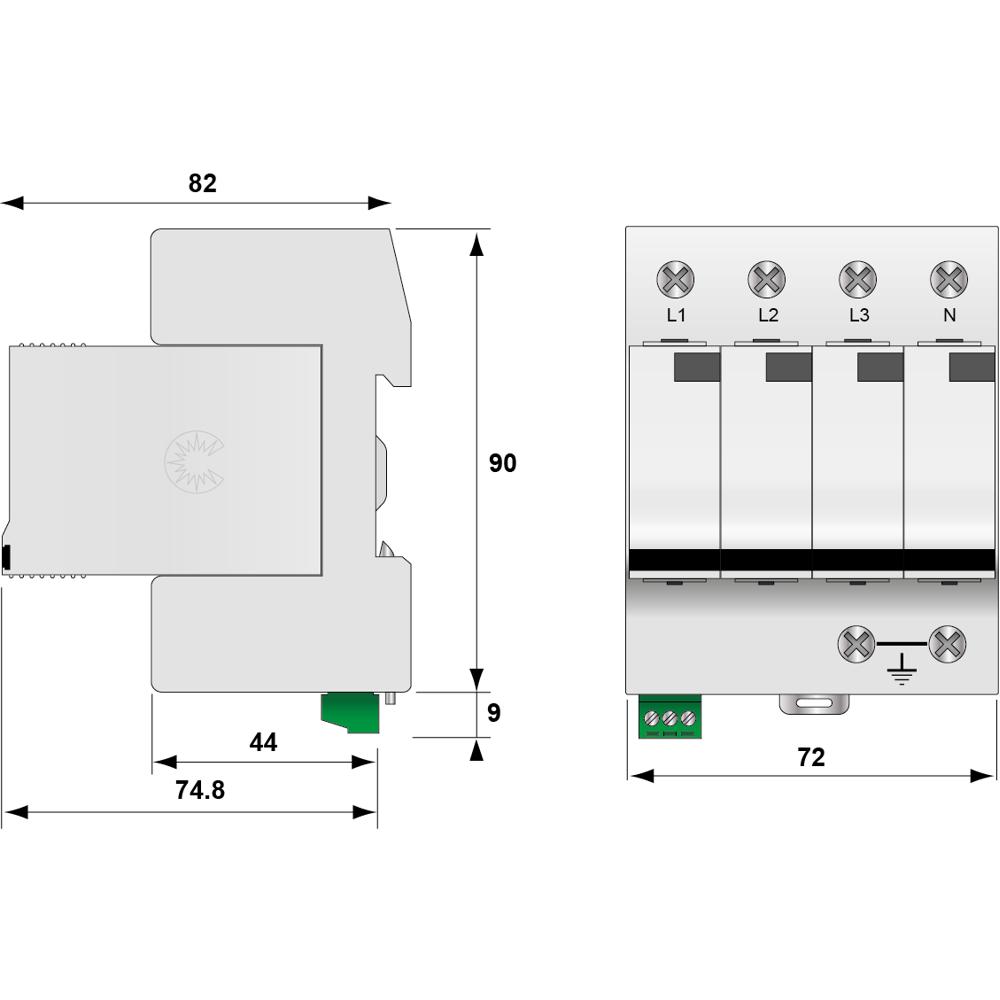

Данное 4-полюсное устройство (схема 4+0) защищает все три фазы (L1, L2, L3) и нейтраль (N) относительно земли (PE). В его основе лежит комбинированная технология на мощных варисторах, дополненная газовыми разрядниками (GSG) для защиты нейтрали. Принцип работы основан на резком снижении сопротивления при превышении порогового напряжения, что позволяет мгновенно отвести опасный импульсный ток на землю. Устройство оснащено сменными модулями на каждую фазу, визуальным индикатором состояния и контактами для дистанционной сигнализации. Оно предназначено для монтажа на DIN-рейку в главном распределительном щите (ГРЩ) или вводно-распределительном устройстве (ВРУ) после ограничителя Типа 1, совместимо с сетями 230/400 В и соответствует строгим международным и российским стандартам безопасности.

Области применения

• Защита вводных распределительных щитов (ГРЩ, ВРУ) жилых, коммерческих и промышленных зданий.
• Установка в точках ввода воздушных линий электропередач в здание.
• Защита критически важного оборудования: серверных, центров обработки данных, систем автоматизации и управления.
• Применение в системах электроснабжения с заземлением типа TN-S.
• Использование в качестве второй ступени защиты в каскадной схеме с УЗИП Типа 1.

Ключевые особенности

• Комбинированная защита Тип 1+2: Способность выдерживать частичный ток молнии (10/350 мкс) и эффективно гасить коммутационные перенапряжения (8/20 мкс).
• Сменные модули защиты: Каждая фаза защищена независимым модулем (DSM130R-230), что упрощает и удешевляет обслуживание.

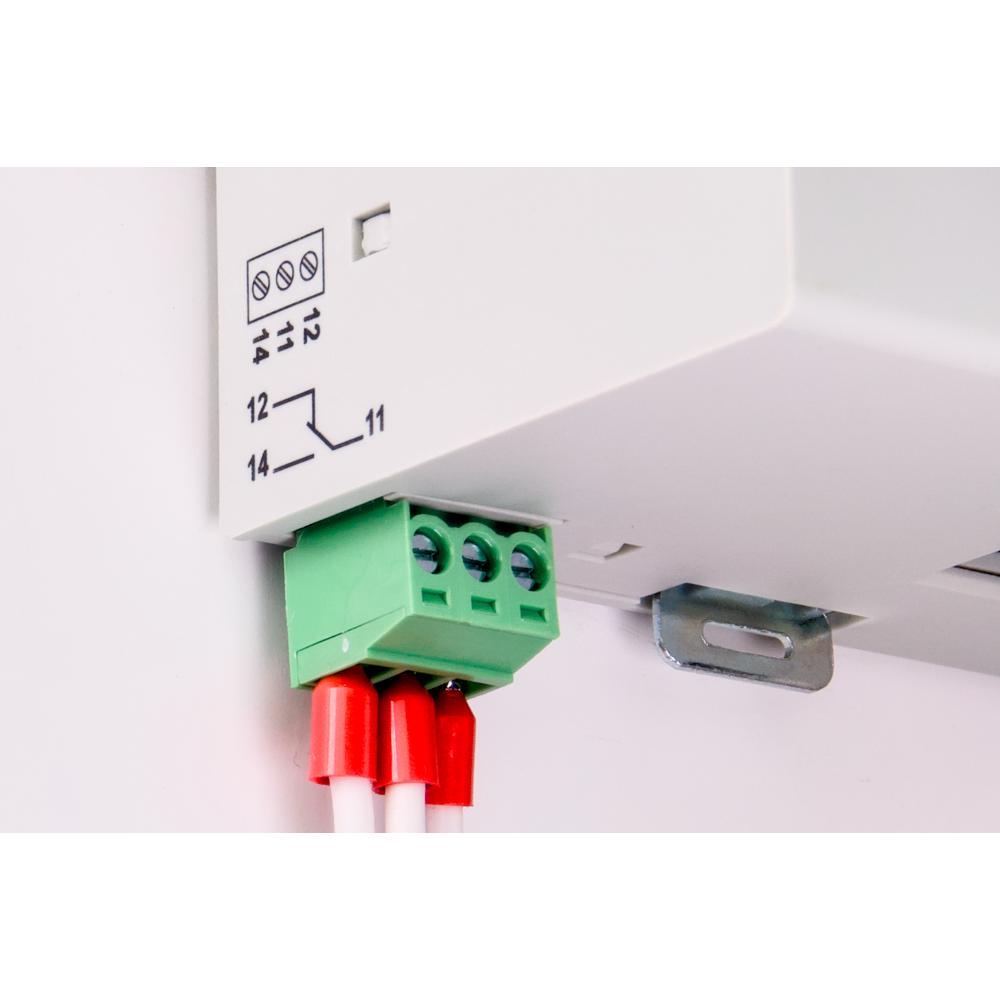

• Двойная индикация: Механический индикатор на лицевой панели и перекидной контакт (11-12-14) для подключения дистанционной сигнализации.
• Высокая стойкость: Суммарный импульсный ток разряда (Itotal) до 50 кА и максимальный ток разряда (Imax) 50 кА (форма волны 8/20 мкс).
• Надежная защита от перегрузки: Встроенный терморазмыкатель и плавкий предохранитель для безопасного отключения при критическом перегреве.

Технические характеристики

• Артикул производителя: 571114
• Тип УЗИП по ГОСТ/IEC: Тип 1 + Тип 2
• Схема подключения: 4+0 (L1, L2, L3, N относительно PE)
• Номинальное напряжение сети: 230/400 В ~
• Максимальное длительное рабочее напряжение Uc: 280 В (для DS134R-230)
• Уровень защиты Up: ≤ 1.3 кВ (L/N), ≤ 1.5 кВ (N/PE)
• Номинальный ток разряда In (8/20 мкс): 20 кА (на полюс)
• Импульсный ток молнии Iimp (10/350 мкс): 12.5 кА (на полюс)
• Суммарный разрядный ток Itotal: 50 кА
• Сечение подключаемых проводников: 2.5 - 25 мм²
• Монтаж: На симметричную DIN-рейку 35 мм
• Степень защиты корпуса: IP20
• Рабочая температура: от -40°C до +85°C
• Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011, UL 1449 ed.4
• Сертификация: Сертификат EAC
