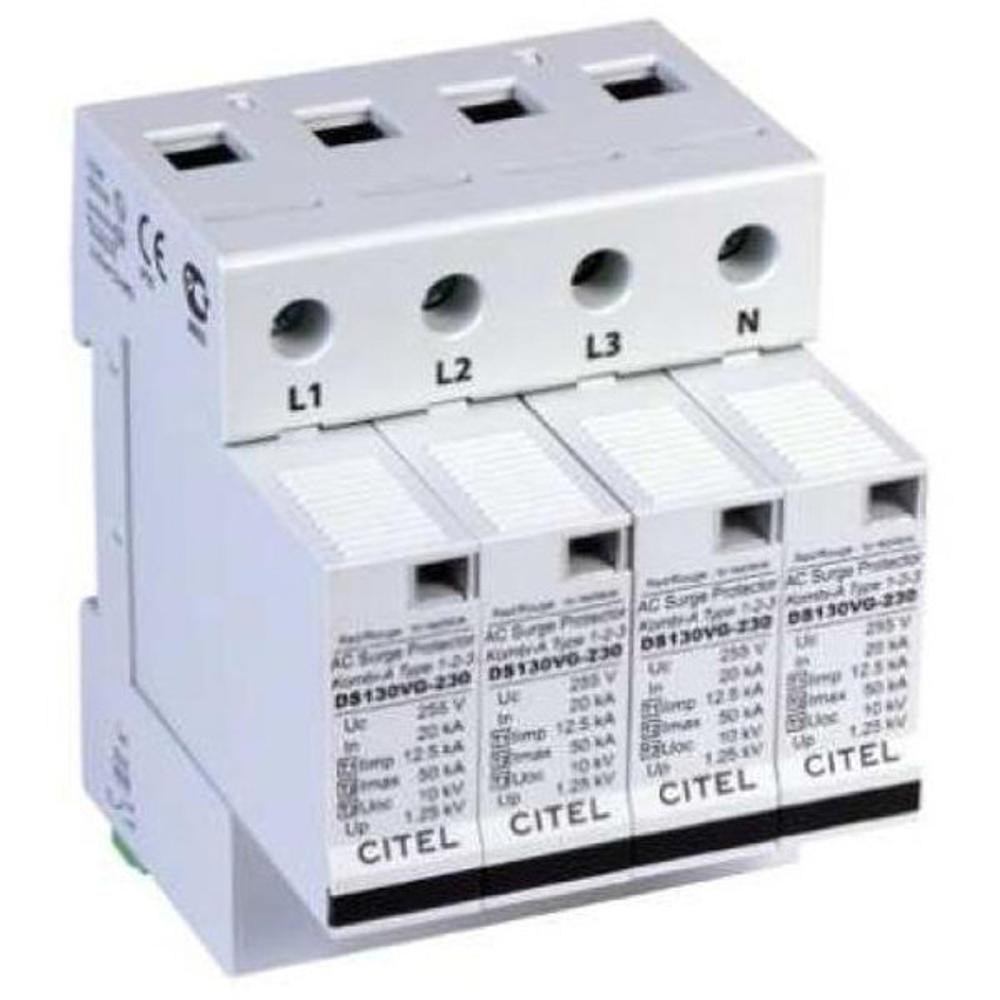

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134RS-230 (артикул 571514) представляет собой мощное 4-полюсное устройство комбинированного типа 1+2, предназначенное для защиты трехфазных электрических сетей 230/400 В с системой заземления TN-S от разрушительного воздействия грозовых разрядов и коммутационных перенапряжений. Данная модель способна отводить импульсные токи молнии с амплитудой до 12,5 кА на полюс (форма импульса 10/350 мкс), что соответствует классу I, и одновременно обеспечивает защиту от наведенных перенапряжений с номинальным током 20 кА (8/20 мкс) как устройство класса II. Благодаря комбинированному исполнению, УЗИП эффективно защищает электрооборудование как при прямых, так и при косвенных ударах молнии, обеспечивая надежную работу ответственных систем.

Устройство построено на базе мощных варисторов (V), обеспечивающих быстрое ограничение перенапряжения до безопасного уровня. Каждый из четырех полюсов (L1, L2, L3, N) оснащен собственным сменным модулем, что упрощает техническое обслуживание и замену вышедшего из строя элемента без демонтажа всего устройства. Встроенный терморазмыкатель (t°) и плавкий предохранитель (Ft) гарантируют безопасное отключение модуля при превышении допустимых температур или токов, а механический индикатор (Mi) визуально сигнализирует о состоянии каждого полюса. Модель DS134RS-230 дополнительно оснащена контактом дистанционной сигнализации (C) для интеграции в системы мониторинга здания. Устройство монтируется на стандартную DIN-рейку 35 мм и подключается винтовыми зажимами сечением до 25 мм². УЗИП предназначено для работы в трехфазных четырехпроводных сетях TN-S с раздельным нулевым (N) и защитным (PE) проводниками, обеспечивая защиту по схеме L/PE и N/PE.

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
• Системы молниезащиты и заземления объектов с внешней молниезащитой, где требуется защита от прямых ударов молнии.
• Защита критически важного оборудования: серверных, центров обработки данных (ЦОД), телекоммуникационных узлов.
• Промышленные объекты: заводы, производственные линии, системы автоматизации и управления технологическими процессами.
• Объекты инфраструктуры: торговые центры, больницы, аэропорты, где требуется высокая надежность электроснабжения и непрерывность работы.

Ключевые особенности

• Комбинированный тип 1+2: Обеспечивает защиту как от прямых ударов молнии (Iimp 12,5 кА), так и от коммутационных перенапряжений (In 20 кА) в одном корпусе.
• Модульная конструкция: Каждый из четырех полюсов имеет независимый сменный модуль (артикул DSM130R-230), что упрощает ремонт и снижает затраты на обслуживание.
• Дистанционная сигнализация: Встроенный перекидной контакт (C) позволяет удаленно контролировать состояние устройства через систему диспетчеризации или умный дом.
• Высокая отключающая способность: Допустимый ток короткого замыкания (Isccr) составляет 25 000 A, что гарантирует безопасную работу даже в сетях с высокими токами КЗ.
• Широкий температурный диапазон: Устройство сохраняет работоспособность при температурах от -40°C до +85°C, что позволяет устанавливать его в неотапливаемых помещениях и на открытом воздухе (в щитах с соответствующим классом защиты).

Технические характеристики

• Тип устройства: УЗИП Тип 1+2 (IEC 61643-11 / EN 61643-11 / ГОСТ Р 51992-2011)
• Количество полюсов: 4 (3L+N)
• Номинальное напряжение (Uc): 275 В AC (макс. рабочее)
• Максимальный ток разряда (Imax) [8/20 мкс]: 50 кА
• Номинальный ток разряда (In) [8/20 мкс]: 20 кА
• Максимальный ток молнии на полюс (Iimp) [10/350 мкс]: 12,5 кА
• Суммарный ток (Itotal): 50 кА
• Уровень защиты (Up) L/PE: 1,3 кВ
• Уровень защиты (Up) N/PE: 1,3 кВ
• Допустимый ток короткого замыкания (Isccr): 25 000 A
• Дистанционная сигнализация: Перекидной контакт (опция "S")
• Сечение подключаемых проводников: 2,5 - 25 мм² (винтовой зажим)
• Рабочая температура: от -40°C до +85°C
• Класс защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
