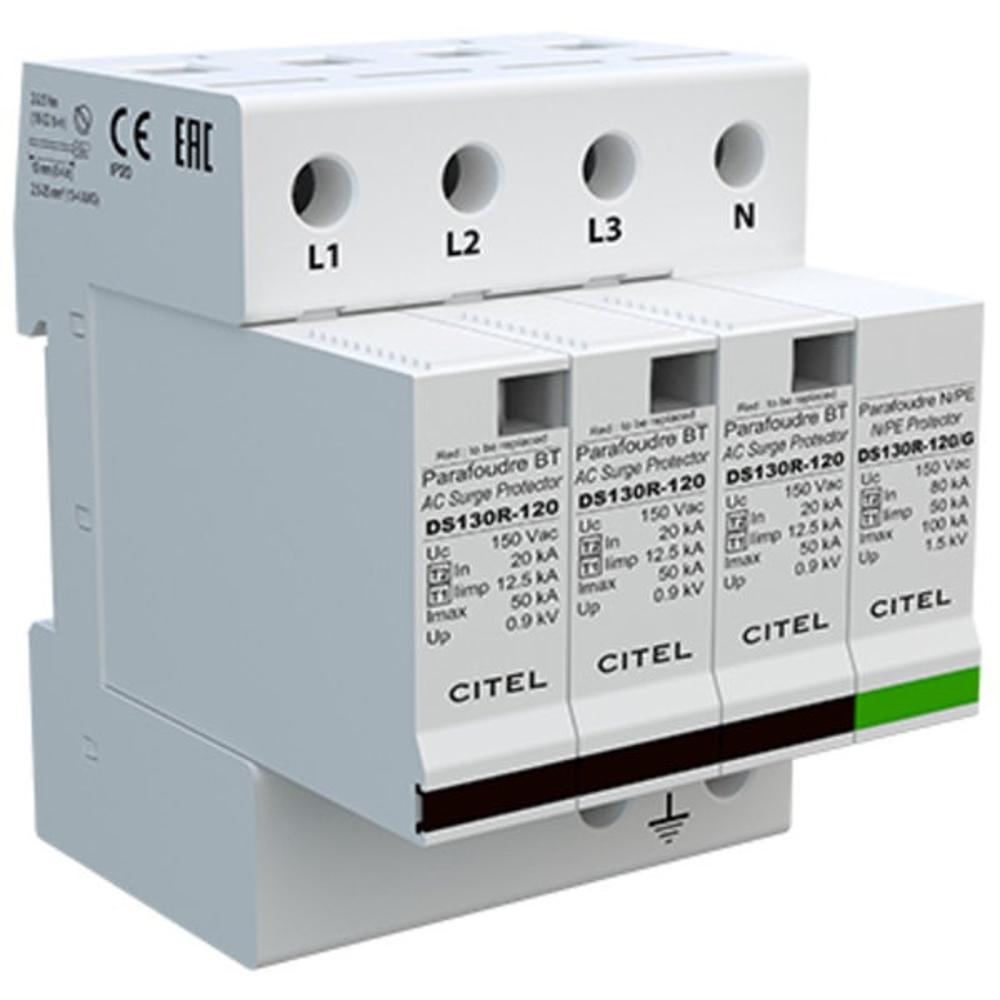

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134RS-120/G (арт. 571634) представляет собой комбинированный ограничитель перенапряжений Тип 1+2, предназначенный для защиты электрических сетей переменного тока от прямых и косвенных ударов молнии, а также от коммутационных помех. Данная модель обеспечивает защиту четырехполюсной сети (3 фазы + N) с системой заземления TT или TN-S, эффективно отводя импульсные токи большой энергии, возникающие при грозовых разрядах, и предотвращая выход из строя дорогостоящего электрооборудования.
УЗИП CITEL DS134RS-120/G построено по схеме «3+1» (три варистора между фазами и нейтралью и мощный газовый разрядник между нейтралью и защитным проводником PE). Такая конфигурация обеспечивает защиту как в синфазном (L/N), так и в дифференциальном (N/PE) режимах. Устройство рассчитано на работу в сетях с номинальным напряжением 120/208 В (максимальное рабочее напряжение Uc = 150 В AC). Благодаря высокому импульсному току Iimp = 12,5 кА на полюс (суммарный Iimp total = 50 кА) и номинальному току разряда In = 20 кА, прибор способен выдерживать многократные мощные разряды. Модель оснащена сменными модулями для каждой фазы, что упрощает обслуживание, и имеет встроенный контакт дистанционной сигнализации для интеграции в системы мониторинга здания.
Области применения
- Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в жилых, коммерческих и промышленных зданиях.
- Обеспечение грозозащиты систем промышленной автоматики, телекоммуникационного оборудования и серверных.
- Применение в системах наружного освещения, светофорных объектах и дорожной инфраструктуре.
- Защита оборудования в системах альтернативной энергетики (солнечные электростанции, ветрогенераторы) с соответствующими параметрами сети.
- Установка в объектах с повышенными требованиями к бесперебойности электроснабжения: больницы, банки, центры обработки данных.
Ключевые особенности
- Тип 1+2: Сочетает в себе функции молниезащиты (Тип 1, Iimp 12,5 кА) и защиты от коммутационных перенапряжений (Тип 2, In 20 кА).
- Схема «3+1»: Обеспечивает защиту как между фазами и нейтралью (L/N), так и между нейтралью и землей (N/PE) с использованием газового разрядника.
- Сменные модули: Каждый полюс (фаза) оснащен индивидуальным сменным модулем DSM130R-120, что позволяет быстро восстановить защиту без демонтажа всего устройства.
- Дистанционная сигнализация: Встроенный перекидной контакт (опция «S» в названии) позволяет передавать сигнал о выходе модуля из строя на пульт диспетчера или в систему умного дома.
- Высокая отключающая способность: Выдерживает ток короткого замыкания до 25 кА (Isccr) и оснащен внутренним терморазмыкателем для безопасного отключения при перегреве.
Технические характеристики
- Тип устройства: УЗИП Тип 1+2 (IEC 61643-11 / EN 61643-11)
- Конфигурация сети: 3-фазная + N (4 полюса), системы TT и TN-S
- Номинальное напряжение сети (Un): 120/208 В
- Максимальное рабочее напряжение (Uc): 150 В AC
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
- Импульсный ток молнии (Iimp) 10/350 мкс на полюс: 12,5 кА
- Суммарный импульсный ток (Iimp total): 50 кА
- Уровень защиты (Up) L/N: 0,9 кВ
- Уровень защиты (Up) N/PE: 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 кА
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Сечение подключаемых проводников: 2,5 - 25 мм² (винтовой зажим)
- Материал корпуса: Термопластик UL94-V0
- Артикул: 571634
