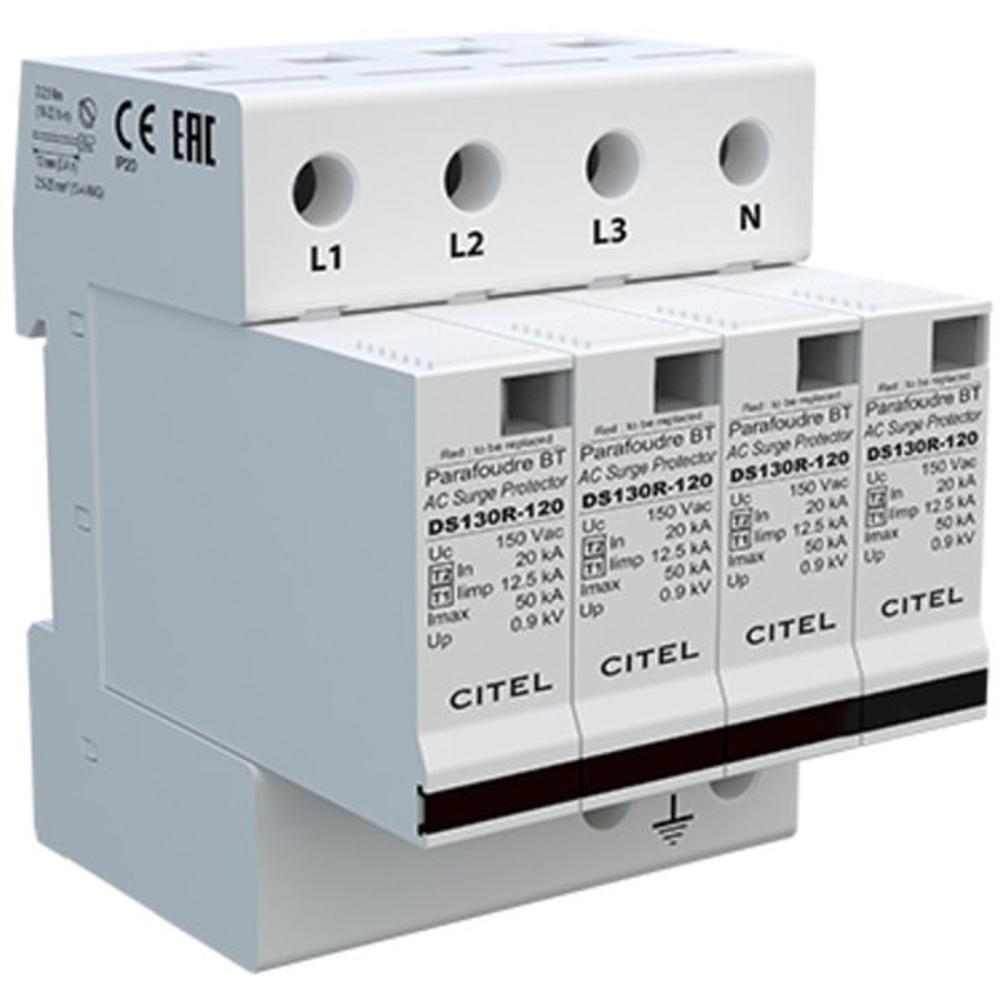

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134RS-120 (арт. 571614) представляет собой мощный многополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты низковольтных электрических сетей переменного тока от разрушительного воздействия прямых и косвенных ударов молнии, а также от коммутационных помех. Данная модель обеспечивает надежную защиту оборудования в трехфазных четырехпроводных сетях с системой заземления TNS на номинальное напряжение 120/208 В. Благодаря способности отводить импульсный ток молнии до 12,5 кА (10/350 мкс) на полюс и суммарный ток 50 кА, устройство является ключевым элементом системы внешней и внутренней молниезащиты, предотвращая выход из строя дорогостоящего электронного оборудования.
УЗИП CITEL DS134RS-120 построено на мощных варисторах, обеспечивающих высокую скорость срабатывания и низкий уровень защитного напряжения (Up ≤ 0,9 кВ). Устройство имеет конфигурацию 4+0 (3L+N+PE) и оснащено сменными модулями для каждой фазы и нейтрали (арт. DSM130R-120), что значительно упрощает и удешевляет сервисное обслуживание — при выходе модуля из строя не требуется замена всего корпуса. Корпус монтируется на стандартную DIN-рейку 35 мм. Модель оснащена механическим индикатором состояния (зеленый/красный) и встроенным контактом дистанционной сигнализации (перекидной контакт), что позволяет интегрировать устройство в систему автоматизации здания или диспетчеризации для удаленного мониторинга его состояния. Устройство соответствует международным стандартам IEC 61643-11, EN 61643-11 и российскому ГОСТ IEC 61643-21-2014.
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
- Системы наружного освещения и светофорные объекты, подверженные прямым ударам молнии.
- Промышленные объекты с трехфазным оборудованием 120/208 В (станки, насосные станции, компрессоры).
- Объекты телекоммуникаций и связи (базовые станции, серверные), требующие повышенной надежности электропитания.
- Системы «Умный дом» и автоматизации зданий (BMS), где требуется дистанционный контроль состояния защиты.
Ключевые особенности
- Комбинированный тип 1+2: Обеспечивает защиту как от прямых ударов молнии (10/350 мкс), так и от коммутационных перенапряжений (8/20 мкс).
- Высокая пропускная способность: Суммарный импульсный ток Iimp total до 50 кА (10/350 мкс).
- Сменные модули: Каждый полюс имеет независимый сменный модуль, что упрощает ремонт и снижает эксплуатационные расходы.
- Дистанционная сигнализация: Встроенный перекидной контакт позволяет передавать сигнал о неисправности на пульт диспетчера или в систему автоматизации.
- Низкий уровень защиты Up: Всего 0,9 кВ, что гарантирует безопасность для современного чувствительного электронного оборудования.
Технические характеристики
- Тип УЗИП: 1+2 (комбинированный)
- Количество полюсов: 4 (3L+N)
- Схема подключения: 4+0 (L1, L2, L3, N — PE)
- Номинальное напряжение (Un): 120/208 В AC
- Максимальное рабочее напряжение (Uc): 150 В AC
- Номинальный ток разряда (In) (8/20 мкс): 20 кА
- Максимальный ток разряда (Imax) (8/20 мкс): 50 кА
- Импульсный ток молнии (Iimp) на полюс (10/350 мкс): 12,5 кА
- Суммарный импульсный ток (Iimp total): 50 кА
- Уровень защиты (Up) при In: ≤ 0,9 кВ
- Ток короткого замыкания (Isccr): 25 кА
- Дистанционная сигнализация: Есть (перекидной контакт, опция)
- Индикация состояния: Механический флажок (зеленый/красный)
- Сменный модуль: DSM130R-120
- Сечение подключаемых проводников: 2,5 — 25 мм² (винтовой зажим)
- Монтаж: На DIN-рейку 35 мм (EN 60715)
- Рабочая температура: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0
- Артикул: 571614
