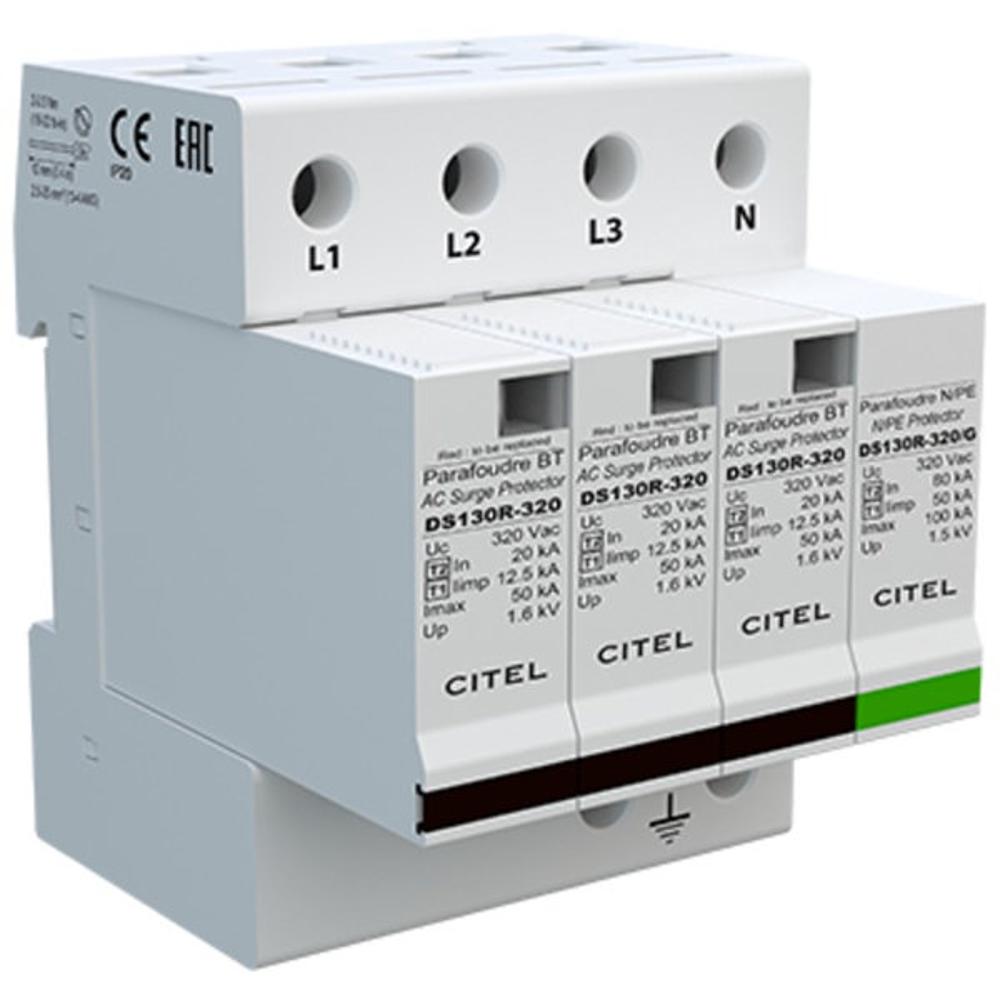

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134R-400/G (571424) представляет собой мощный комбинированный ограничитель перенапряжений класса Тип 1+2, предназначенный для защиты электрооборудования в трехфазных сетях с изолированной нейтралью (система заземления IT) напряжением 230/400 В. Данное устройство способно отводить как прямые удары молнии (ток 10/350 мкс), так и коммутационные перенапряжения (ток 8/20 мкс), обеспечивая комплексную защиту на вводе в здание или распределительном щите.
УЗИП построено по схеме 3+1 (3 полюса L/PE + 1 полюс N/PE) и имеет 4 полюса. В основе работы лежит технология мощных варисторов (V) и газовых разрядников (GSG), что обеспечивает высокую энергетическую стойкость. Устройство рассчитано на работу в IT-сетях (с изолированной нейтралью) с номинальным напряжением 230/400 В и максимальным рабочим напряжением 440 В AC. Подключение осуществляется через винтовые зажимы на DIN-рейку (35 мм). Устройство оснащено механическим индикатором отключения для визуального контроля состояния каждого модуля.
Области применения
- Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в промышленных и коммерческих зданиях с системой заземления IT.
- Защита телекоммуникационного оборудования, серверных и центров обработки данных (ЦОД), подключенных к сетям с изолированной нейтралью.
- Обеспечение молниезащиты и защиты от импульсных перенапряжений в медицинских учреждениях, где требуется повышенная надежность электроснабжения (системы IT).
- Установка в системах автоматизации, управления технологическими процессами и на объектах нефтегазового сектора.
- Применение в качестве вводного УЗИП в системах электроснабжения с изолированной нейтралью (IT) для защиты от атмосферных и коммутационных перенапряжений.
Ключевые особенности
- Тип 1+2 (Iimp + In): Сочетает в себе функции молниезащиты (Тип 1) и защиты от коммутационных перенапряжений (Тип 2) в одном корпусе.
- Высокая пропускная способность: Номинальный ток разряда In = 20 кА и максимальный ток молнии Iimp = 12,5 кА на полюс (форма 10/350 мкс).
- Сменные модули: Каждый полюс оснащен отдельным сменным модулем (артикул DSM130R-400), что упрощает обслуживание и замену вышедшего из строя элемента.
- Визуальная индикация: Механический индикатор отключения (MI) на каждом модуле позволяет быстро определить неисправность без использования измерительных приборов.
- Соответствие стандартам: Устройство соответствует требованиям IEC 61643-11, EN 61643-11, UL 1449 ed.4 и ГОСТ Р 51992-2011.
Технические характеристики
- Тип устройства: УЗИП Тип 1+2 (IEC/EN 61643-11)
- Количество полюсов: 4 (схема 3+1)
- Система заземления: IT (изолированная нейтраль)
- Номинальное напряжение сети (Un): 230/400 В AC
- Максимальное рабочее напряжение (Uc): 440 В AC
- Номинальный ток разряда (In): 20 кА (8/20 мкс)
- Максимальный ток разряда (Imax): 50 кА (8/20 мкс)
- Ток молнии (Iimp) на полюс: 12,5 кА (10/350 мкс)
- Суммарный ток молнии (Iimp total): 50 кА
- Уровень защиты (Up) L/PE: 1,7 кВ
- Уровень защиты (Up) N/PE: 1,7 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 A
- Рабочая температура: от -40°C до +85°C
- Класс защиты корпуса: IP20
- Сечение подключаемых проводников: 2,5 - 25 мм² (винтовой зажим)
- Монтаж: На DIN-рейку 35 мм (EN 60715)
