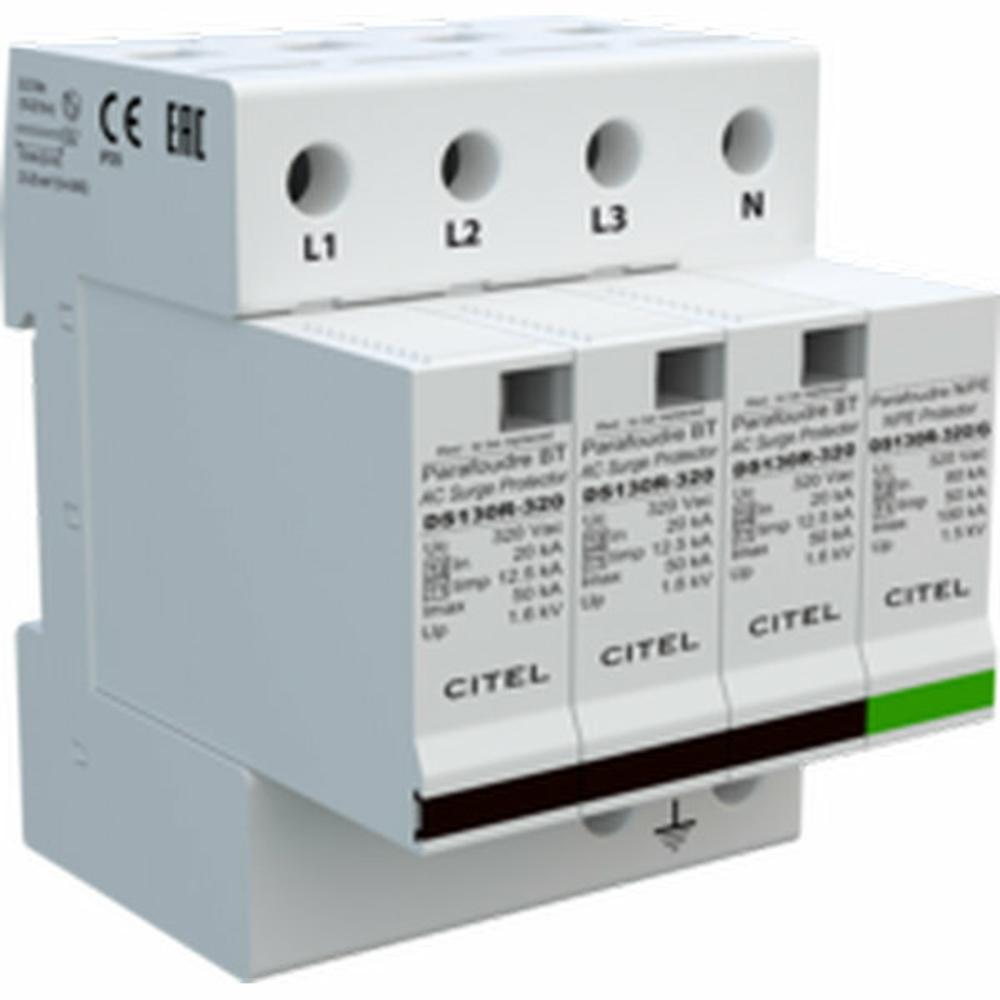

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134R-320/G (артикул 571924) представляет собой многополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты электроустановок зданий от прямых и косвенных ударов молнии, а также от коммутационных перенапряжений. Данная модель обеспечивает защиту в четырёхпроводных трёхфазных сетях с глухозаземлённой нейтралью (системы TT и TN-S) по схеме "3+1" (три полюса L-N и один полюс N-PE), что гарантирует высокий уровень безопасности и надёжности.
УЗИП CITEL DS134R-320/G построено на базе мощных варисторов и газового разрядника, что позволяет эффективно рассеивать огромную энергию импульса. Благодаря комбинации типов 1 и 2, устройство способно выдерживать как токи молнии с формой волны 10/350 мкс (Iimp = 12,5 кА на полюс), так и многократные коммутационные помехи с формой 8/20 мкс (In = 20 кА). Устройство предназначено для установки на DIN-рейку (35 мм) в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) зданий. Подключение осуществляется медным проводом сечением от 2,5 до 25 мм². Устройство совместимо с системами заземления TT и TN-S при номинальном напряжении 230/400 В и максимальном рабочем напряжении 320 В переменного тока.
Области применения
- Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий.
- Обеспечение молниезащиты и защиты от перенапряжений в системах электроснабжения объектов с системами заземления TT и TN-S.
- Применение в системах наружного освещения, светофорных объектах и телекоммуникационных узлах, требующих высокой импульсной стойкости.
- Защита силовых цепей в промышленных установках, центрах обработки данных (ЦОД) и больницах, где критична бесперебойность питания.
- Использование в качестве первой ступени защиты в многоуровневых системах грозозащиты для объектов с высоким риском прямого удара молнии.
Ключевые особенности
- Комбинированный тип 1+2: Обеспечивает защиту как от прямых ударов молнии (10/350 мкс), так и от коммутационных перенапряжений (8/20 мкс), заменяя два устройства.
- Высокая пропускная способность: Суммарный ток молнии Iimp total достигает 50 кА, что гарантирует надёжную защиту даже при мощных грозовых разрядах.
- Схема "3+1": Обеспечивает наилучшую защиту для сетей TT и TN-S, предотвращая опасное повышение напряжения между нейтралью и землёй.
- Съёмные модули: Каждый полюс (фаза) оснащён индивидуальным сменным модулем, что упрощает обслуживание и замену вышедшего из строя элемента без демонтажа всего устройства.
- Визуальная и дистанционная сигнализация: Оснащён механическим индикатором состояния (зелёный/красный) и опциональным перекидным контактом для удалённого мониторинга состояния защиты.
Технические характеристики
- Тип устройства: УЗИП Тип 1 + Тип 2
- Количество полюсов: 4 (3 фазы + N) по схеме 3+1
- Номинальное напряжение сети (Un): 230/400 В AC (50/60 Гц)
- Максимальное рабочее напряжение (Uc): 320 В AC
- Номинальный ток разряда (In) (8/20 мкс): 20 кА
- Максимальный ток разряда (Imax) (8/20 мкс): 50 кА
- Ток молнии на полюс (Iimp) (10/350 мкс): 12,5 кА
- Суммарный ток молнии (Iimp total): 50 кА (для схемы 3+1)
- Уровень защиты (Up) L/N: 1,3 кВ
- Уровень защиты (Up) N/PE: 1,5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 кА
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Сечение подключаемых проводников: 2,5 - 25 мм² (винтовой зажим)
- Монтаж: На DIN-рейку 35 мм (EN 60715)
- Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011
