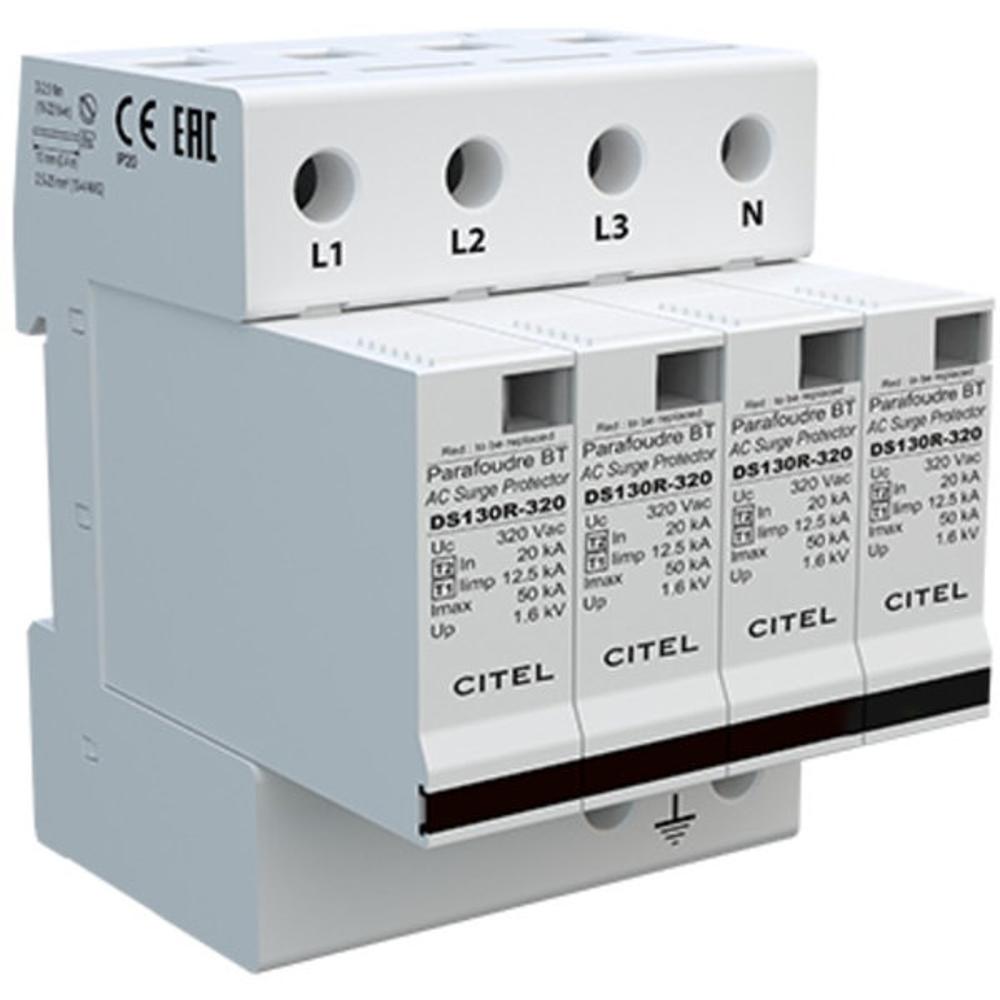

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134R-320 (арт. 571904) представляет собой мощный многополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты электрических сетей переменного тока от прямых и косвенных ударов молнии, а также от коммутационных помех. Данная модель обеспечивает надежную защиту оборудования в трехфазных системах с глухозаземленной нейтралью (TNS), выдерживая импульсные токи молнии до 50 кА в сумме по всем полюсам. Благодаря сменным модулям для каждой фазы, устройство отличается простотой обслуживания и долгим сроком службы.
УЗИП CITEL DS134R-320 построено на мощных варисторах, обеспечивающих высокую скорость срабатывания и эффективное ограничение перенапряжений. Устройство соответствует стандартам EN 61643-11, IEC 61643-11 и ГОСТ IEC 61643-21-2014, что подтверждает его надежность и безопасность. Принцип работы основан на отводе импульсных токов на землю, снижая уровень перенапряжения до безопасных для оборудования значений (Up ≤ 1.6 кВ). Модель предназначена для установки во вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ) зданий. Подключение осуществляется к трехфазной сети 230/400 В с конфигурацией нейтрали TNS (4 полюса: L1, L2, L3, N + PE). Устройство оснащено механическим индикатором состояния и имеет опцию дистанционной сигнализации для интеграции в системы мониторинга.
Области применения
- Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий.
- Обеспечение молниезащиты и защиты от импульсных перенапряжений в системах телекоммуникаций, серверных и ЦОД.
- Применение в системах автоматизации, управления и безопасности (СКУД, пожарная сигнализация).
- Защита силового оборудования и электроприводов в промышленности и инфраструктурных объектах.
- Использование в системах наружного освещения и дорожной инфраструктуры.
Ключевые особенности
- Комбинированный тип 1+2: обеспечивает защиту как от прямых ударов молнии (10/350 мкс), так и от коммутационных перенапряжений (8/20 мкс).
- Высокая пропускная способность: суммарный импульсный ток Iimp total до 50 кА (12,5 кА на полюс).
- Сменные модули: каждый полюс (фаза) оснащен независимым сменным модулем DSM130R-320, что упрощает замену вышедшего из строя элемента.
- Надежная защита: низкий уровень защиты Up ≤ 1.6 кВ и высокая стойкость к токам короткого замыкания (Isccr 25 кА).
- Удобство монтажа: компактный корпус для установки на DIN-рейку (35 мм) и винтовые зажимы для проводников до 25 мм².
Технические характеристики
- Тип устройства: УЗИП Тип 1+2 (IEC 61643-11 / EN 61643-11)
- Количество полюсов: 4 (3 фазы + N)
- Схема сети: TNS (4+0)
- Номинальное напряжение (Un): 230/400 В AC
- Максимальное рабочее напряжение (Uc): 320 В AC
- Номинальный ток разряда (In): 20 кА (8/20 мкс)
- Максимальный ток разряда (Imax): 50 кА (8/20 мкс)
- Импульсный ток молнии на полюс (Iimp): 12,5 кА (10/350 мкс)
- Суммарный импульсный ток (Iimp total): 50 кА
- Уровень защиты (Up): ≤ 1.6 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 A
- Рабочая температура: от -40 до +85°C
- Класс защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0
- Сечение подключаемых проводников: 2.5 - 25 мм² (винтовой зажим)
- Тип сменного модуля: DSM130R-320
- Индикация: Механический индикатор отключения
- Дистанционная сигнализация: Опционально (перекидной контакт)
- Артикул: 571904
