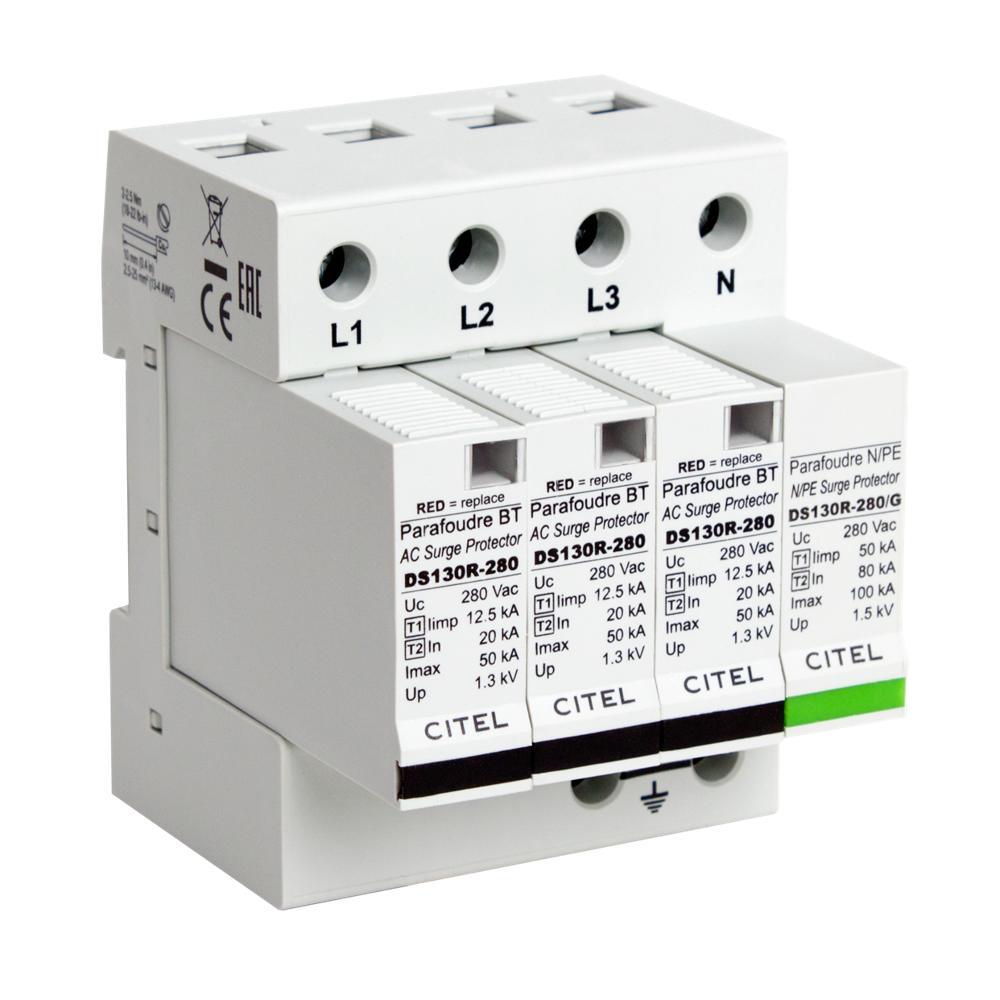

Устройство защиты от импульсных перенапряжений CITEL DS134R-280/G (571124) представляет собой комбинированный ограничитель перенапряжений Тип 1+2 (I+II), предназначенный для комплексной защиты трехфазных сетей переменного тока 230/400 В от разрушительного воздействия грозовых и коммутационных перенапряжений. Его основная функция — отвод мощных импульсных токов на землю и ограничение опасного для оборудования напряжения до безопасного уровня (Up), предотвращая выход из строя дорогостоящей электроники и электрических систем.

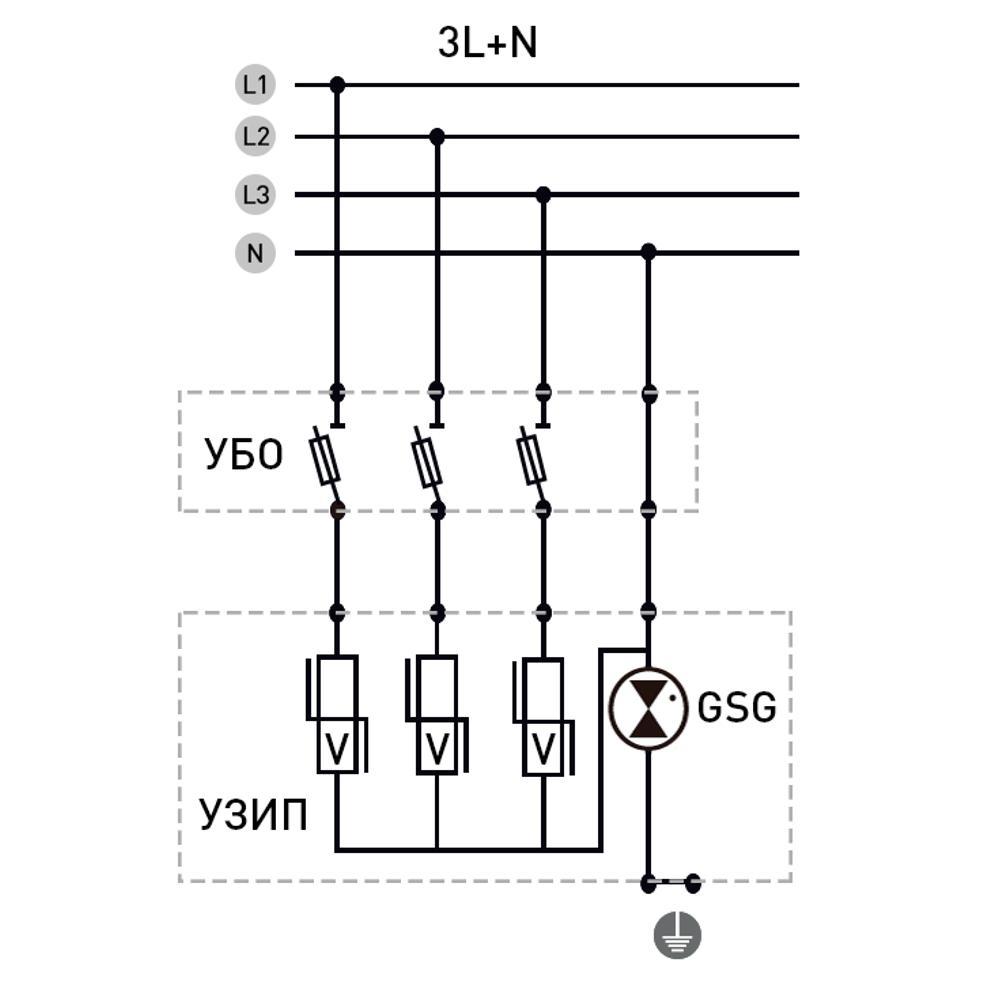

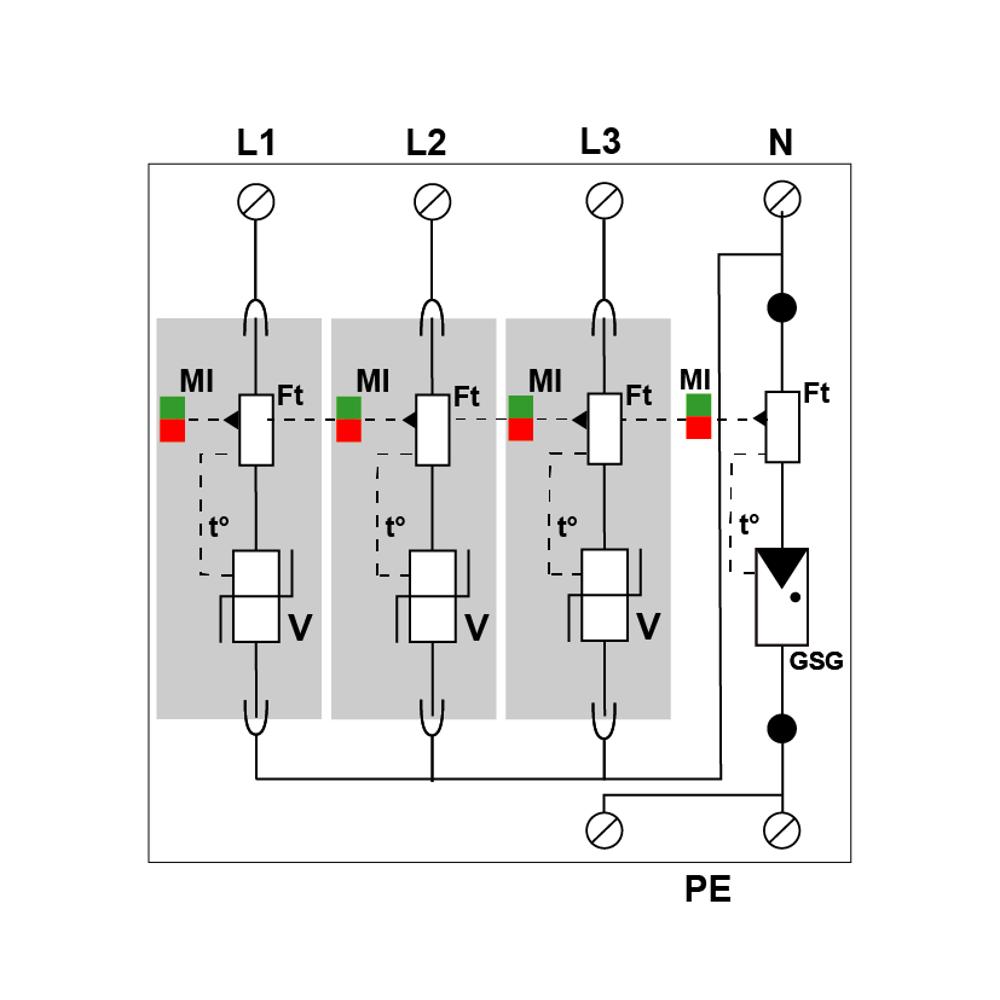

Устройство построено на основе мощных варисторов и газовых разрядников (GSG) и относится к серии DS130R. Оно обеспечивает защиту по схеме L/N и N/PE, что делает его идеальным для сетей с конфигурацией нейтрали TT-TNS. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм в главном распределительном щите (ГРЩ). Каждый из четырех полюсов (L1, L2, L3, N) оснащен сменным модулем с визуальным индикатором состояния (MI), что упрощает диагностику и обслуживание. Для безопасной работы в составе электроустановки устройство имеет встроенный терморазмыкатель и требует согласования с внешними предохранителями типа gG.

Области применения

• Защита вводных распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) жилых, коммерческих и промышленных зданий.
• Использование в качестве устройства 1-го и 2-го уровня защиты (комбинированный тип 1+2) в трехфазных сетях 230/400 В с системой заземления TT или TN-S.
• Защита чувствительного электрооборудования, систем автоматизации, телекоммуникационных и IT-систем от последствий ударов молнии и переключений в энергосети.
• Применение в объектах с повышенными требованиями к надежности электроснабжения: медицинские учреждения, центры обработки данных, производственные линии.

Ключевые особенности

• Комбинированная защита Тип 1+2 (I+II): Способен выдерживать и отводить как прямые удары молнии (импульс 10/350 мкс), так и коммутационные перенапряжения (импульс 8/20 мкс).
• Высокая стойкость к токам молнии: Максимальный ток молнии (Iimp) 12.5 кА на полюс по волне 10/350 мкс.

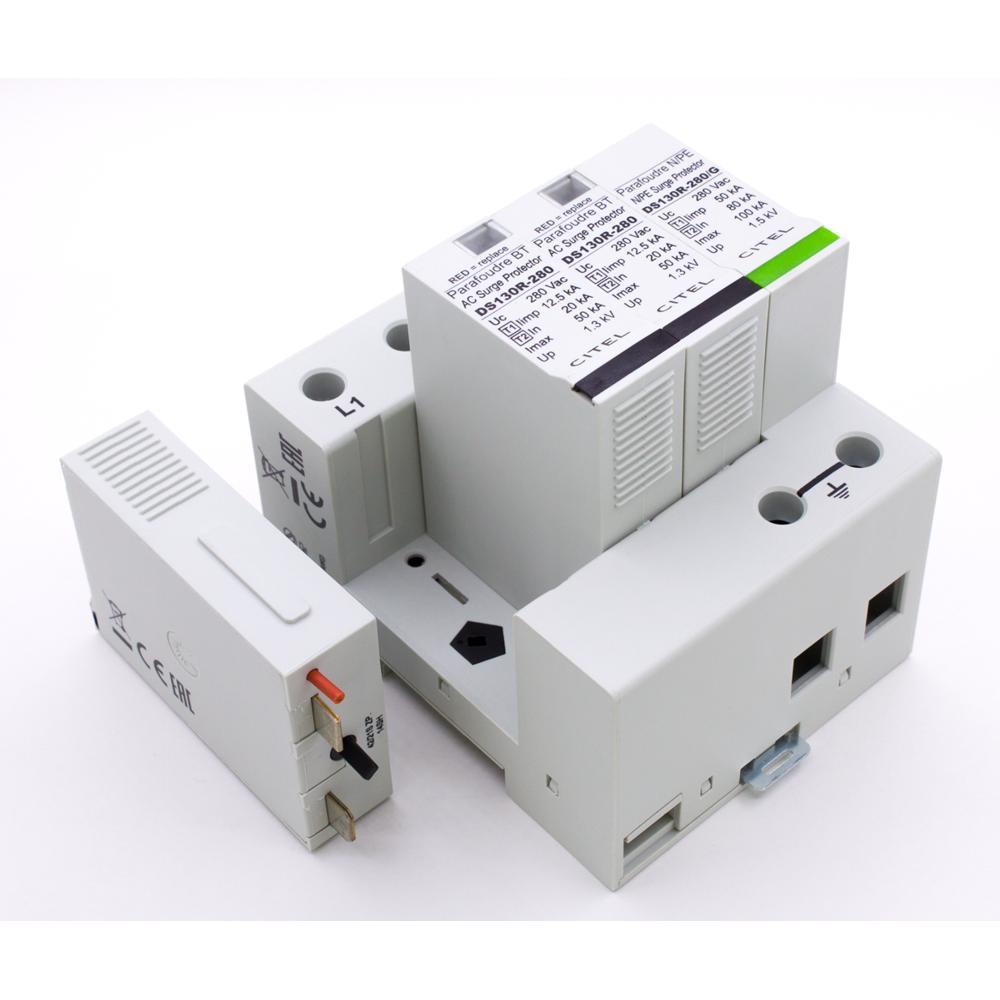

• Модульная конструкция: Каждый полюс защищен отдельным сменным модулем, что позволяет быстро и экономично восстановить работоспособность устройства.
• Визуальная индикация: Механический индикатор состояния на каждом модуле.
• Надежная защита от перегрузок: Встроенный терморазмыкатель обеспечивает безопасное отключение при критическом перегреве или превышении допустимого тока.

Технические характеристики

• Артикул производителя: 571124 (DS134R-280/G)
• Тип защиты: УЗИП комбинированный Тип 1+2 (I+II)
• Сеть: 230/400 В AC, 3 фазы + N (3L+N)
• Конфигурация нейтрали: TT-TNS
• Макс. рабочее напряжение (Uc): 280 В AC
• Уровень защиты (Up): 1.4 кВ (L/N), 1.5 кВ (N/PE)
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Макс. ток разряда (Imax): 50 кА (8/20 мкс)
• Макс. ток молнии (Iimp): 12.5 кА (10/350 мкс)
• Допустимый ток КЗ (Isccr): 25 кА
• Ток утечки (Ipe): < 1 мА

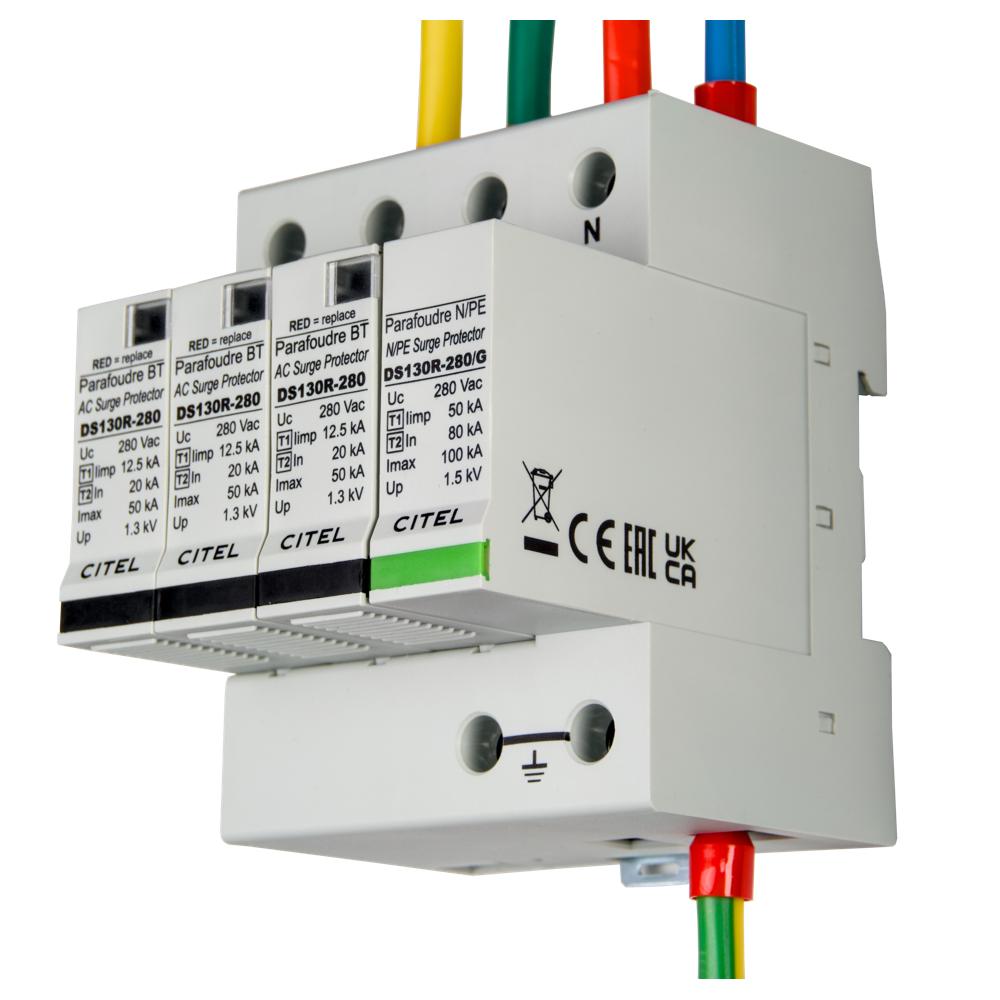

• Сечение подключаемых проводников: 2.5 - 25 мм² (винтовой зажим/шина)

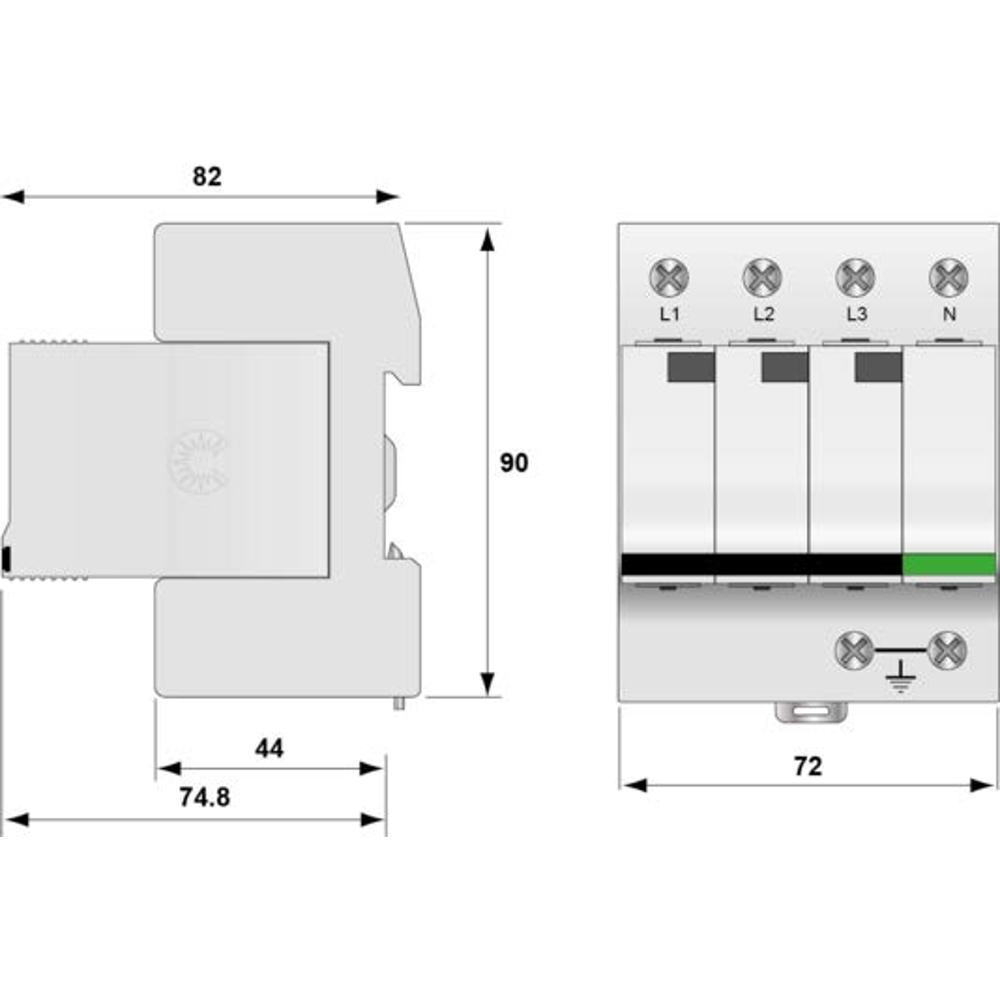

• Монтаж: Симметричная DIN-рейка 35 мм
• Степень защиты корпуса: IP20
• Рабочая температура: от -40°C до +85°C
• Соответствие стандартам: IEC/EN 61643-11, UL 1449 ed.4, ГОСТ Р 51992-2011
• Сертификат: EAC
