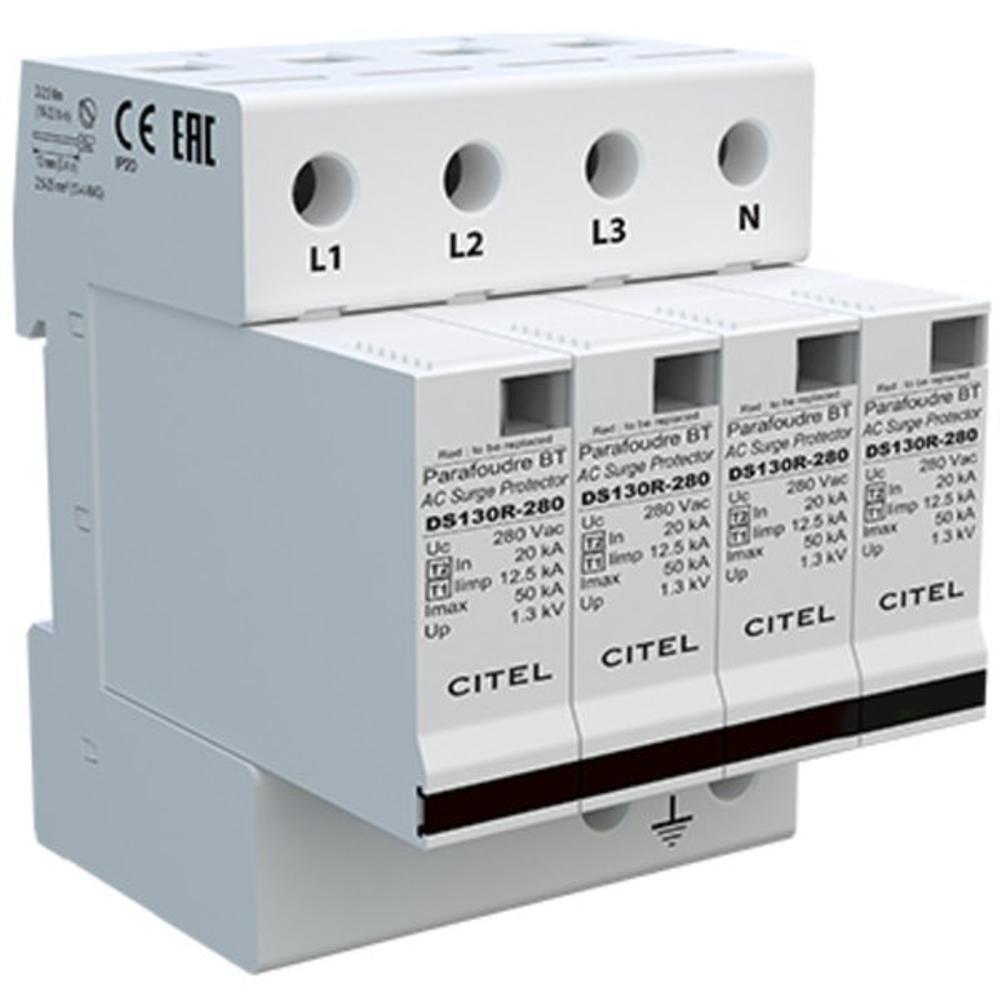

Устройство защиты от импульсных перенапряжений CITEL DS134R-280 (571104) представляет собой многополюсное устройство класса Тип 1+2, предназначенное для комплексной защиты трехфазных сетей переменного тока с нейтралью от разрушительных последствий грозовых и коммутационных перенапряжений. Оно сочетает в себе функции молниезащиты (Тип 1) и защиты от остаточных бросков напряжения (Тип 2), обеспечивая надежный барьер для чувствительного электрооборудования, распределительных щитов и систем автоматики.

Устройство построено на основе мощных варисторов и газовых разрядников (GSG), что обеспечивает высокую энергоемкость и эффективное подавление импульсов. Оно предназначено для установки во вводно-распределительных устройствах (ВРУ, ГРЩ) в сетях с конфигурацией TT-TNS. Модель DS134R-230/G обеспечивает защиту между фазой и нейтралью (L/N) и между нейтралью и землей (N/PE). Устройство монтируется на симметричную DIN-рейку 35 мм и оснащено сменными модулями на каждую фазу, что упрощает обслуживание. Оно совместимо с системами дистанционной сигнализации (опция) и соответствует международным и российским стандартам.

Области применения

• Защита вводных распределительных щитов (ВРУ, ГРЩ) жилых, коммерческих и промышленных зданий.
• Обеспечение безопасности чувствительного электронного оборудования, систем управления и автоматики (АСУ ТП).
• Установка в телекоммуникационных и серверных центрах для защиты сетевой инфраструктуры.
• Применение в системах бесперебойного питания (ИБП) и стабилизаторах напряжения для повышения их надежности.
• Защита объектов с протяженными воздушными линиями ввода, наиболее подверженных грозовым воздействиям.

Ключевые особенности

• Комбинированная защита Тип 1+2: Обеспечивает отвод как прямых грозовых разрядов (импульс 10/350 мкс), так и коммутационных перенапряжений (импульс 8/20 мкс).
• Модульная конструкция: Каждая фаза защищена независимым сменным модулем, что позволяет быстро заменять вышедший из строя элемент без демонтажа всего устройства.
• Высокая стойкость к токам: Суммарный импульсный ток разряда (Iimp total) составляет 50 кА, номинальный разрядный ток (In) — 20 кА (8/20 мкс).

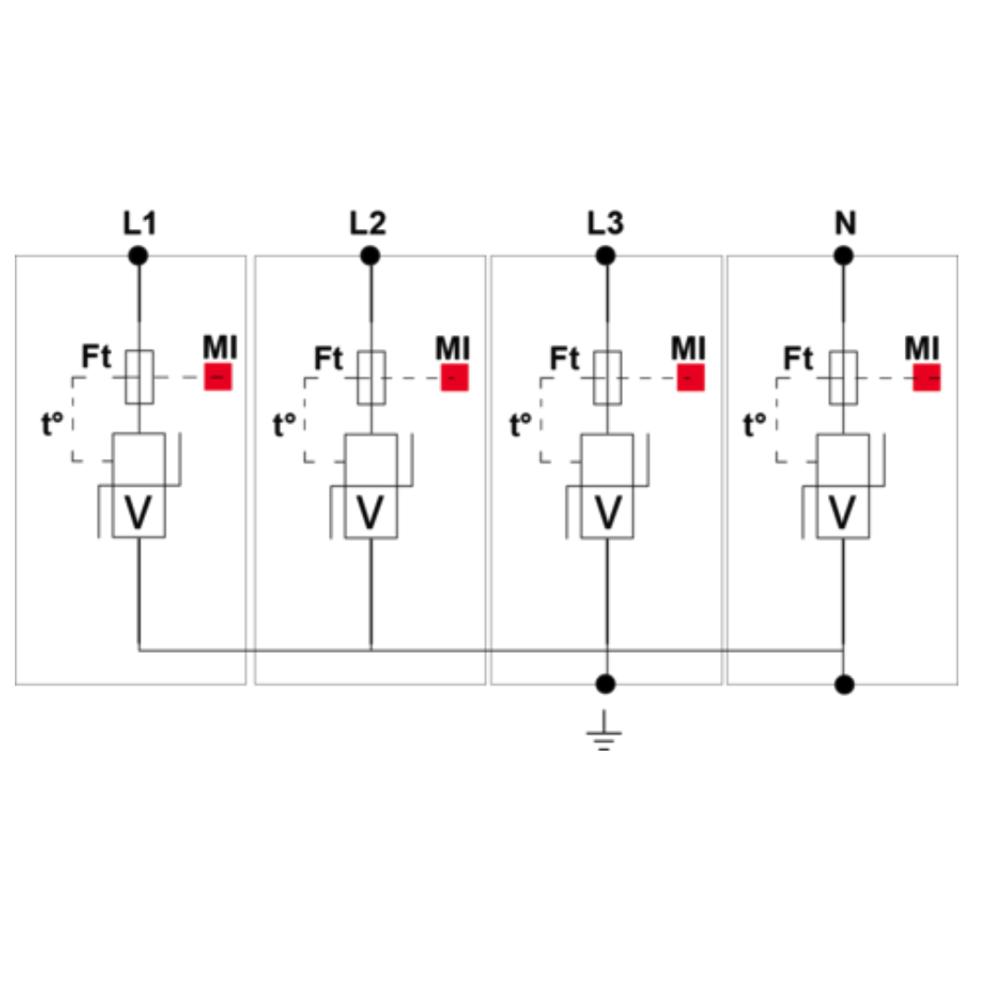

• Встроенная индикация и защита: Оснащено механическим индикатором отключения (Mi), внутренним терморазмыкателем (t°) и плавким предохранителем (Ft) для безопасного отключения при перегрузке.
• Опция дистанционного контроля: Возможность подключения модуля сигнализации для удаленного оповещения о состоянии устройства.

Технические характеристики

• Артикул производителя: 571104 (P/N: 571524 для DS134R-230/G)
• Тип защиты: УЗИП Тип 1+2 (комбинированный)
• Сетевое напряжение: 230/400 В, 3 фазы + N
• Конфигурация сети: TT-TNS
• Максимальное рабочее напряжение Uc: 275 В AC
• Уровень защиты Up: L/N: 1.3 кВ; N/PE: 1.5 кВ
• Номинальный ток разряда In (8/20 мкс): 20 кА
• Суммарный импульсный ток Iimp total (10/350 мкс): 50 кА
• Максимальный ток разряда Imax (8/20 мкс): 50 кА
• Допустимый ток короткого замыкания Isccr: 25 кА
• Сопряженное устройство отключения: Предохранитель типа gG, 125 А

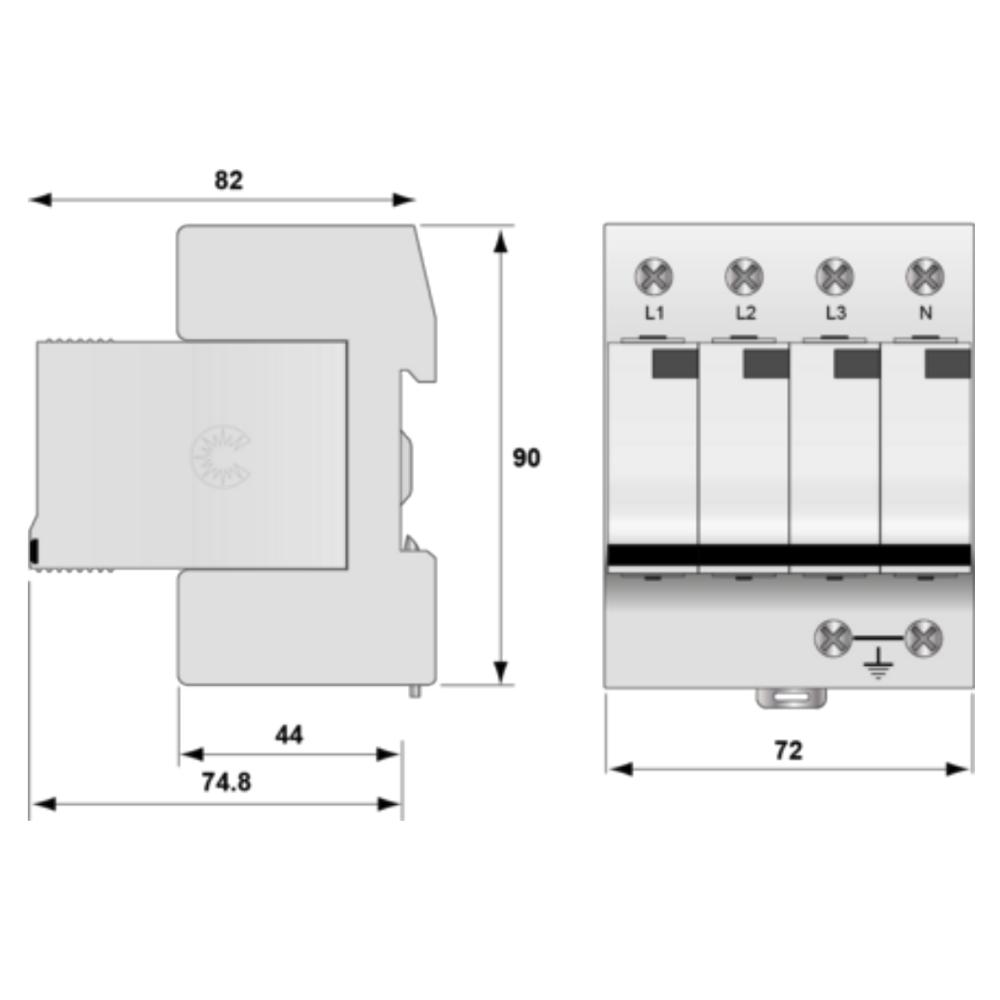

• Монтаж: DIN-рейка 35 мм
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011 (ГОСТ IEC 61643-21-2014)
