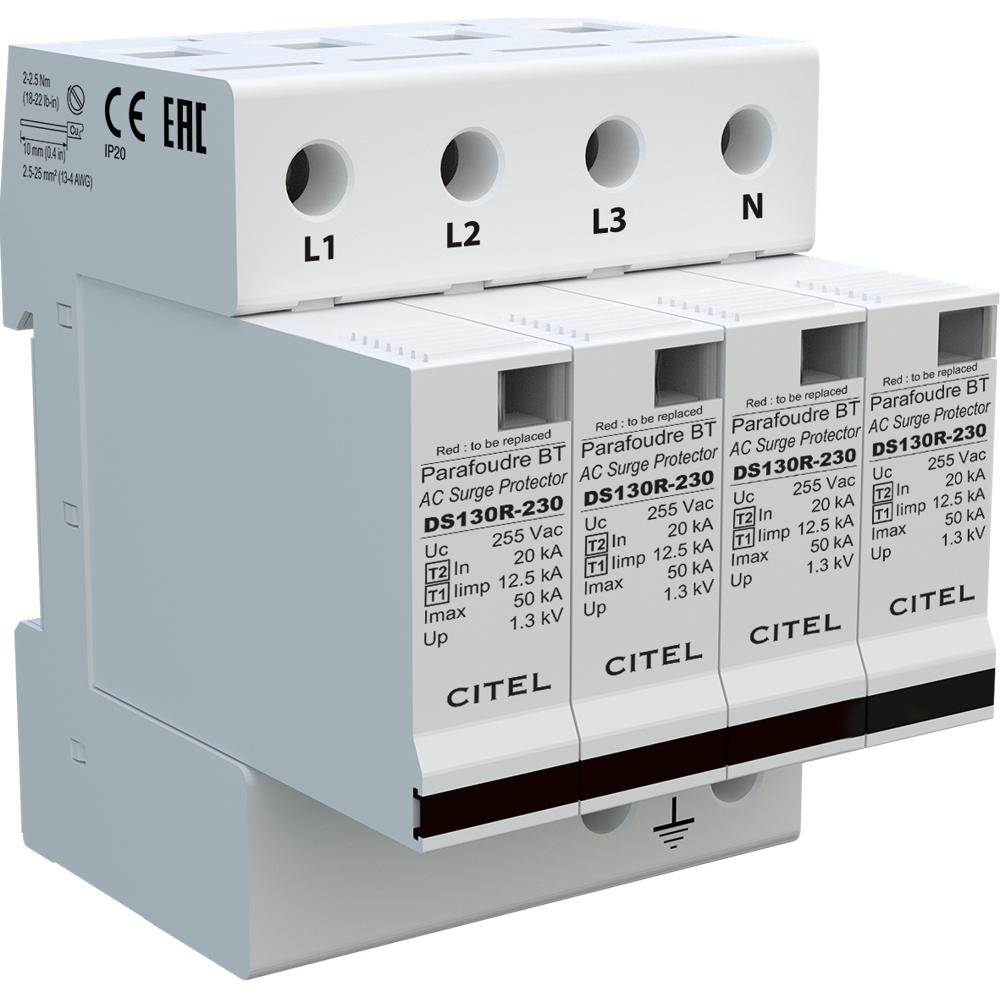

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134R-230 (арт. 571504) представляет собой высокоэффективный многополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты электрических сетей переменного тока от разрушительного воздействия прямых и косвенных ударов молнии, а также от коммутационных перенапряжений. Данная модель является четырехполюсным устройством (3 фазы + N), которое обеспечивает надежную защиту в трехфазных сетях с системой заземления TN-S. Благодаря способности отводить импульсный ток молнии до 12,5 кА на полюс (формы 10/350 мкс) и номинальному току разряда 20 кА (формы 8/20 мкс), УЗИП CITEL DS134R-230 гарантирует безопасность дорогостоящего оборудования и непрерывность технологических процессов.

УЗИП CITEL DS134R-230 построено на базе мощных варисторов, обеспечивающих быстрое срабатывание и ограничение перенапряжения до безопасного уровня (Up ≤ 1,3 кВ). Устройство предназначено для установки во вводных распределительных щитах зданий и сооружений, работающих в сети 230/400 В. Монтаж осуществляется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы, рассчитанные на сечение проводника до 25 мм². Устройство имеет визуальную индикацию состояния (зеленый/красный флажок) и поддерживает установку опционального модуля дистанционной сигнализации (перекидной контакт) для интеграции в систему автоматизации здания. Конструкция предусматривает возможность замены защитных модулей без демонтажа всего устройства.

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
• Системы молниезащиты зданий и сооружений, оснащенные внешней молниезащитой (в соответствии с требованиями для зон защиты LPZ 0A-1).
• Защита критически важного оборудования: серверные, центры обработки данных (ЦОД), телекоммуникационные узлы.
• Объекты промышленной автоматики, системы безопасности и противопожарной защиты.
• Коммерческие и торговые центры, медицинские учреждения, где требуется высокая степень надежности электроснабжения.

Ключевые особенности

• Тип 1+2: Сочетает функции защиты от прямых ударов молнии (10/350 мкс) и от коммутационных перенапряжений (8/20 мкс) в одном корпусе.
• Высокая пропускная способность: Суммарный импульсный ток Iimp total до 50 кА (10/350 мкс) для четырех полюсов.
• Сменные модули: Каждый полюс оснащен индивидуальным сменным модулем, что упрощает обслуживание и восстановление защиты.
• Визуальная индикация: Механический индикатор на корпусе наглядно показывает состояние каждого модуля (исправен/требует замены).
• Надежность и безопасность: Оснащен внутренним терморазмыкателем для защиты от перегрева, корпус выполнен из самозатухающего термопластика UL94-V0.

Технические характеристики

• Тип устройства по IEC 61643-11 / EN 61643-11: Тип 1 + Тип 2
• Артикул производителя: 571504
• Количество полюсов: 4 (3L + N)
• Номинальное напряжение сети (Un): 230/400 В AC
• Максимальное длительное рабочее напряжение (Uc): 275 В AC
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
• Импульсный ток молнии (Iimp) 10/350 мкс на полюс: 12,5 кА
• Суммарный импульсный ток (Iimp total): 50 кА
• Уровень защиты (Up) при In: ≤ 1,3 кВ
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Ток утечки (Ipe) при Uc: < 1 мА
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Сечение подключаемых проводников: 2.5 - 25 мм² (винтовой зажим)
• Монтаж: На DIN-рейку 35 мм (EN 60715)
• Габаритные размеры (Ш x В x Г): 72 x 90 x 74.8 мм
