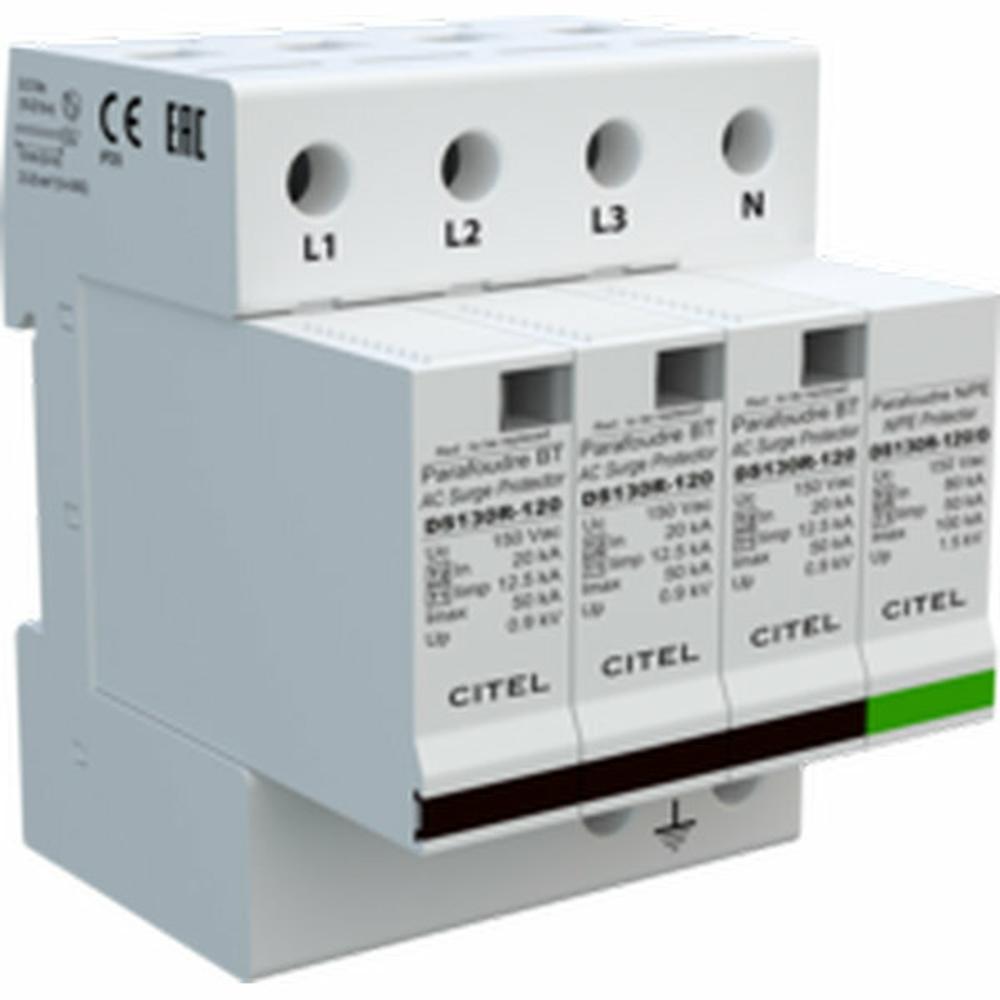

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134R-120/G (артикул 571624) представляет собой многополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты электроустановок зданий от прямых и косвенных ударов молнии, а также от коммутационных перенапряжений. Данная модель обеспечивает надежную защиту трехфазных сетей с номинальным напряжением 120/208 В, эффективно отводя опасные импульсные токи в систему заземления и ограничивая перенапряжение на защищаемом оборудовании до безопасного уровня.
УЗИП CITEL DS134R-120/G построено на базе мощных варисторов (V) и газовых разрядников (GSG), что обеспечивает высокую энергетическую стойкость и быстродействие. Устройство реализует схему защиты "3+1" (три полюса L-N и один полюс N-PE), что делает его идеальным решением для сетей с конфигурацией нейтрали TT и TN-S. Благодаря суммарному току молнии Iimp total 50 кА (10/350 мкс), прибор способен выдерживать многократные прямые удары молнии. Устройство оснащено сменными модулями для каждой фазы, что упрощает техническое обслуживание, и имеет механический индикатор состояния для визуального контроля работоспособности. Монтаж осуществляется на стандартную DIN-рейку 35 мм.
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
- Системы молниезащиты зданий и сооружений, требующие защиты от прямых ударов молнии (Тип 1).
- Защита критически важного оборудования: серверных, телекоммуникационных узлов, систем безопасности и автоматизации.
- Объекты с трехфазным питанием 120/208 В в системах заземления TT и TN-S (например, в Северной Америке и других регионах с аналогичными стандартами).
- Промышленные объекты, торговые и офисные центры, где требуется высокая надежность электропитания.
Ключевые особенности
- Комбинированный тип 1+2: Обеспечивает защиту как от прямых ударов молнии (10/350 мкс), так и от коммутационных перенапряжений (8/20 мкс).
- Высокая пропускная способность: Суммарный импульсный ток Iimp total 50 кА (10/350 мкс) на полюс.
- Схема "3+1": Обеспечивает оптимальную защиту в сетях TT и TN-S с раздельным режимом L/N и N/PE.
- Модульная конструкция: Сменные защитные модули для каждой фазы (артикул DSM130R-120) позволяют быстро восстановить работоспособность без замены всего устройства.
- Дистанционная сигнализация (опция): Возможность подключения перекидного контакта для удаленного мониторинга состояния устройства.
Технические характеристики
- Тип устройства: УЗИП Тип 1+2 (IEC 61643-11 / EN 61643-11)
- Номинальное напряжение сети (Un): 120/208 В (3-фазная + N)
- Максимальное рабочее напряжение (Uc): 150 В AC
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
- Импульсный ток молнии (Iimp) 10/350 мкс на полюс: 12.5 кА
- Суммарный импульсный ток (Iimp total): 50 кА
- Уровень защиты (Up) L/N: 0.9 кВ
- Уровень защиты (Up) N/PE: 1.5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 A
- Конфигурация нейтрали: TT, TN-S
- Количество полюсов: 4 (3L + N)
- Схема защиты: L/N и N/PE (3+1)
- Тип предохранителя: gG - 125 A (внешний)
- Сечение подключаемых проводников: 2.5 - 25 мм² (винтовой зажим)
- Диапазон рабочих температур: от -40 до +85°C
- Класс защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0
- Монтаж: DIN-рейка 35 мм (EN60715)
- Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ IEC 61643-21-2014
- Артикул: 571624
