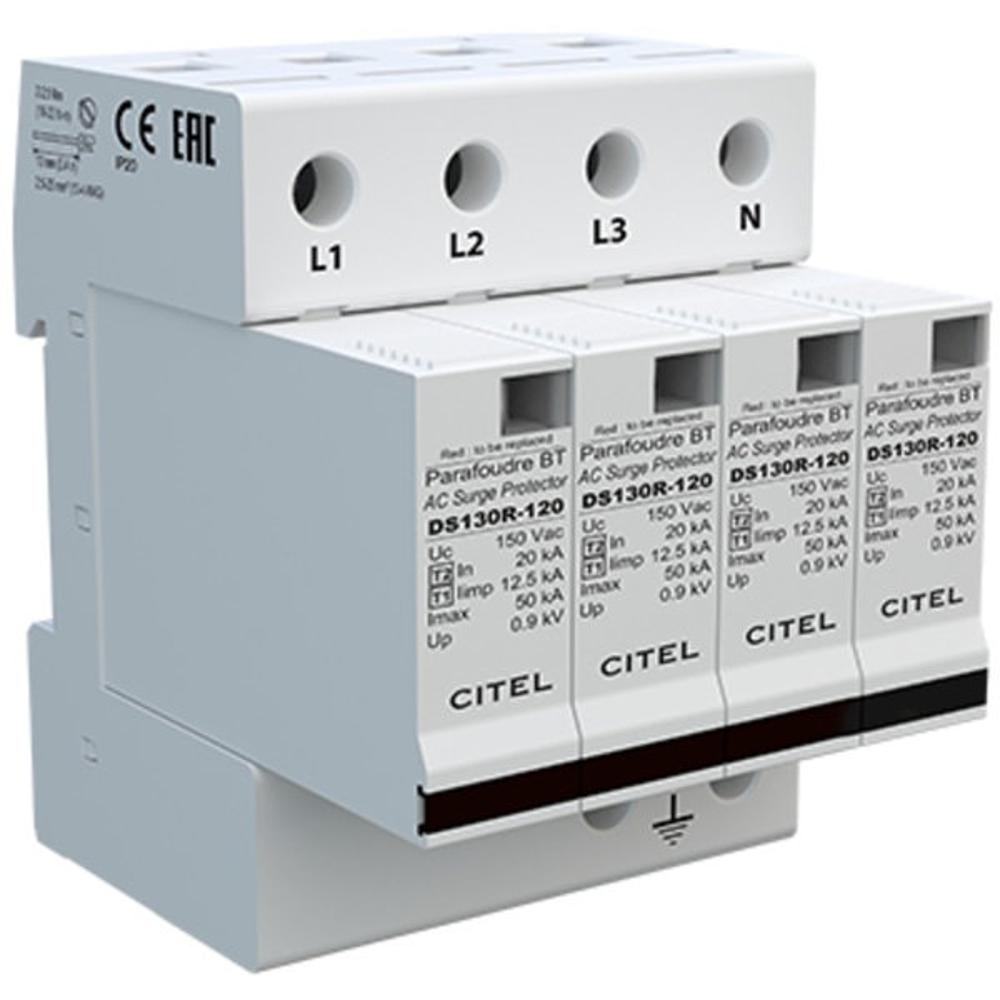

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS134R-120 (арт. 571604) представляет собой многополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты электроустановок зданий от прямых и косвенных ударов молнии, а также от коммутационных перенапряжений. Данная модель разработана для сетей с номинальным напряжением 120/208 В и обеспечивает надежное отведение импульсных токов большой энергии, предотвращая повреждение дорогостоящего оборудования.
Устройство построено на мощных варисторных элементах, обеспечивающих высокую скорость срабатывания и низкий уровень защитного напряжения (Up). Благодаря комбинированному типу 1+2, УЗИП способно поглощать как мощные импульсы тока молнии (10/350 мкс) с амплитудой до 12,5 кА на полюс, так и менее интенсивные, но более частые коммутационные помехи (8/20 мкс) с номинальным током 20 кА. Модель DS134R-120 имеет конфигурацию 4 полюса (4+0) и предназначена для работы в трехфазных четырехпроводных сетях с глухозаземленной нейтралью (система TN-S). Подключение осуществляется через винтовые зажимы, рассчитанные на сечение провода от 2,5 до 25 мм², что упрощает монтаж в распределительных щитах на DIN-рейку.
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
- Системы молниезащиты объектов, где требуется защита от прямых ударов молнии (тип 1).
- Защита критически важного оборудования: серверных, телекоммуникационных узлов, систем безопасности и управления.
- Объекты с высокими требованиями к бесперебойности электроснабжения: больницы, центры обработки данных, производственные линии.
- Электроустановки, расположенные в регионах с высокой грозовой активностью или питающиеся от воздушных линий электропередач.
Ключевые особенности
- Комбинированный тип 1+2: Обеспечивает защиту как от прямых ударов молнии (Iimp 12,5 кА), так и от коммутационных перенапряжений (In 20 кА).
- Сменные модули: Каждый полюс оснащен индивидуальным сменным модулем (арт. DSM130R-120), что упрощает обслуживание и восстановление работоспособности после мощного импульса.
- Визуальная индикация состояния: Механический индикатор на корпусе каждого модуля наглядно показывает его работоспособность (зеленый — исправен, красный — требуется замена).
- Высокая отключающая способность: Устройство выдерживает ток короткого замыкания до 25 кА (Isccr) без разрушения.
- Опциональная дистанционная сигнализация: Возможность установки дополнительного перекидного контакта для передачи аварийного сигнала на пульт диспетчеризации (модель DS134RS-120).
Технические характеристики
- Тип по IEC 61643-11 / EN 61643-11: Тип 1 + Тип 2
- Номинальное напряжение сети (Un): 120/208 В (3-фазная + N)
- Максимальное рабочее напряжение (Uc): 150 В AC
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
- Ток молнии на полюс (Iimp) 10/350 мкс: 12,5 кА
- Суммарный ток молнии (Iimp total): 50 кА
- Уровень защиты (Up) при In: ≤ 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 A
- Количество полюсов: 4 (L1, L2, L3, N)
- Схема защиты: 4+0 (L/PE, N/PE)
- Тип сети: TN-S
- Климатическое исполнение: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Сечение подключаемых проводников: 2,5 - 25 мм² (винтовой зажим)
- Монтаж: на DIN-рейку 35 мм (EN 60715)
- Материал корпуса: Термопластик, класс горючести UL94-V0
- Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ IEC 61643-21-2014
