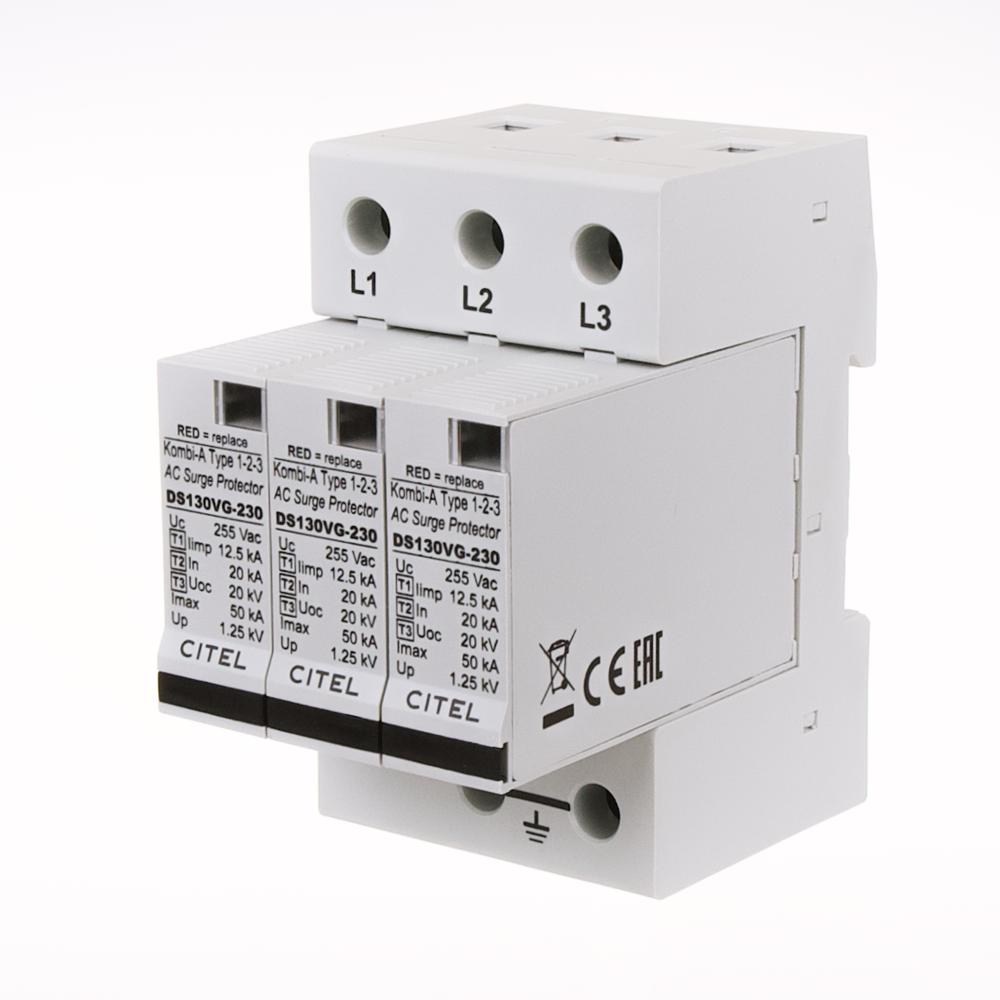

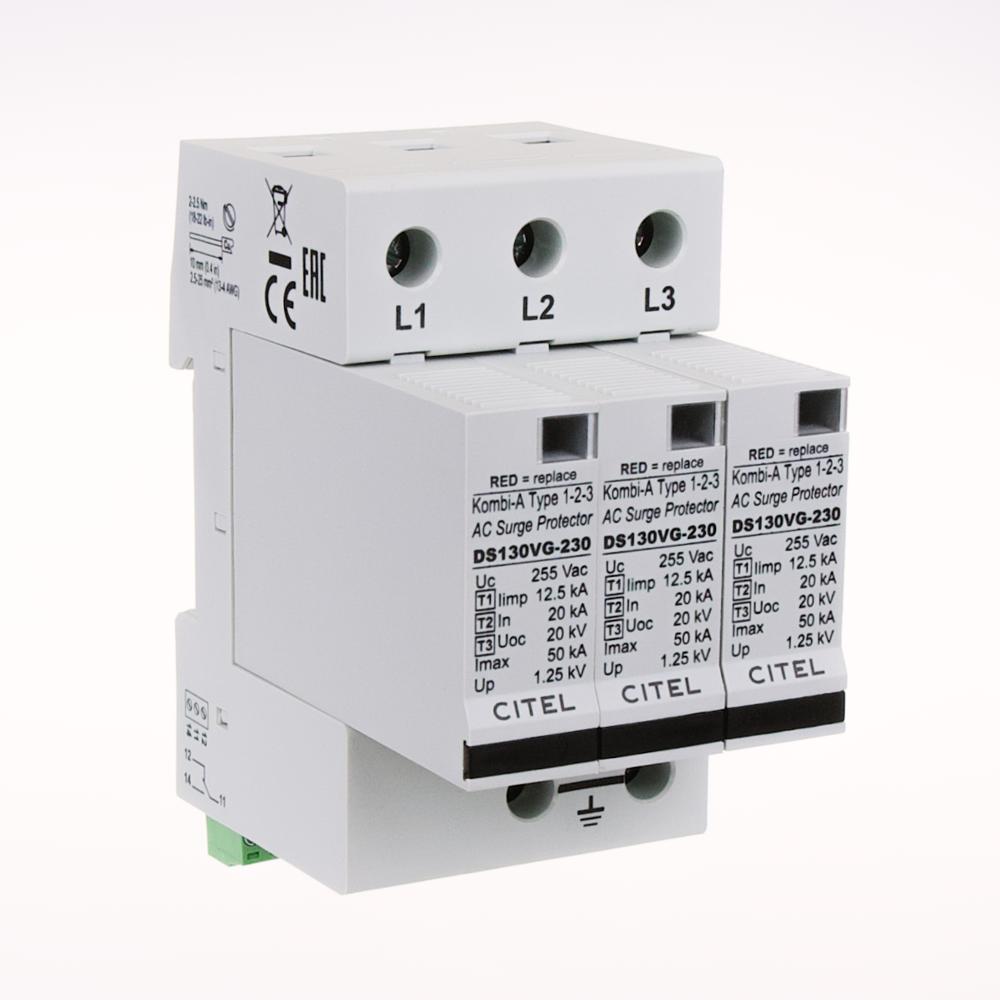

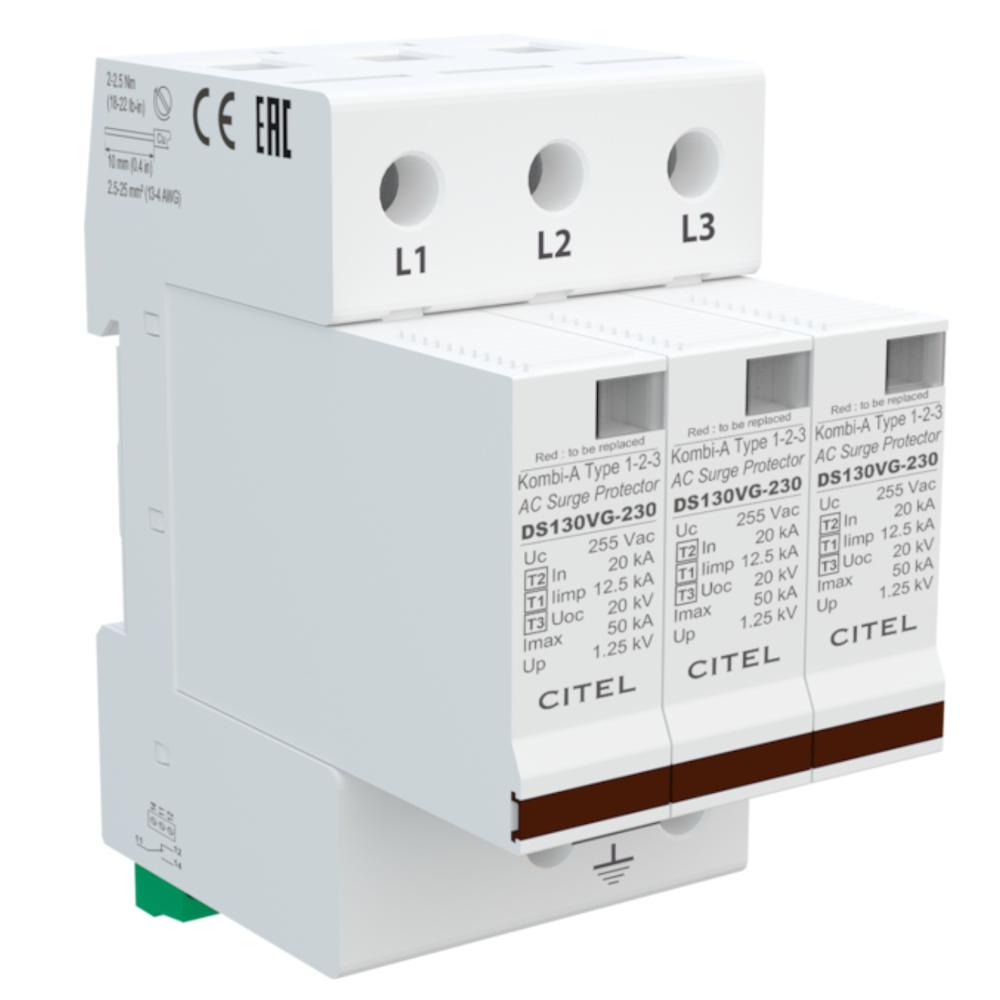

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS133VGS-230 представляет собой профессиональный трёхполюсный ограничитель перенапряжений, предназначенный для комплексной защиты трёхфазных сетей переменного тока без нейтрального проводника (схема TNC) от разрушительного воздействия мощных импульсных помех. Данная модель совмещает в одном корпусе функции УЗИП Типа 1 (защита от прямых ударов молнии), Типа 2 (защита от перенапряжений, вызванных коммутационными процессами и удалёнными разрядами) и Типа 3 (тонкая защита чувствительного оборудования), что делает её универсальным решением для установки во вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ).

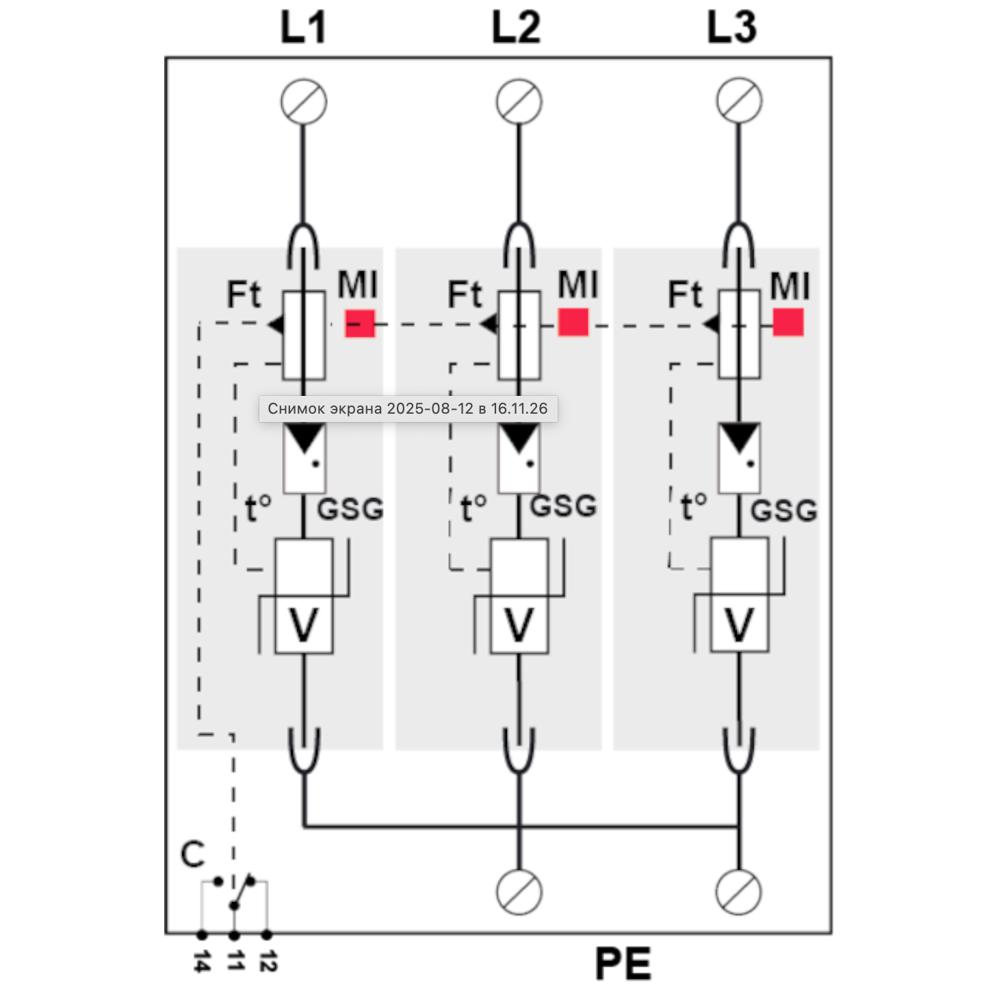

Устройство построено на основе запатентованной VG™-технологии, которая сочетает мощный газовый разрядник (GSG) для отвода токов молнии и варистор (V) для поглощения энергичных импульсов перенапряжения. Это обеспечивает высокую стойкость к импульсным токам с формой волны 10/350 мкс, характерной для прямых грозовых разрядов. УЗИП оптимизировано под условия кратковременного перенапряжения (TOV) в сети, обладает визуальной и дистанционной сигнализацией состояния, а его модульная конструкция со съёмными кассетами позволяет быстро заменять вышедшие из строя модули без демонтажа всего устройства с DIN-рейки. Подключение осуществляется к трёхфазной сети 120/208 В переменного тока через внешние предохранители.
Области применения
- Защита вводных распределительных щитов (ВРУ, ГРЩ) промышленных и коммерческих зданий.
- Защита электрооборудования в трёхфазных сетях с системой заземления TNC (где нейтральный и защитный проводники объединены).
- Установка в качестве основной защиты (Тип 1+2) для объектов с повышенным риском прямых или близких грозовых ударов.
- Защита чувствительного промышленного оборудования, серверного и телекоммуникационного оборудования, подключённого к трёхфазной сети.
- Применение в системах автоматизации зданий (АСУ ТП, BMS) для обеспечения бесперебойной работы контроллеров и датчиков.
Ключевые особенности
- Комбинированная защита Тип 1+2+3: Одно устройство обеспечивает полную каскадную защиту от прямых и удалённых грозовых разрядов, а также коммутационных перенапряжений.
- Высокая стойкость к токам молнии: Способность отводить импульсный ток Iimp 12.5 кА (10/350 мкс) на каждый полюс и суммарный ток Itotal 37.5 кА.
- Съёмные модули (кассеты): Каждый защитный полюс выполнен в виде отдельного модуля DSM130VG-xxx, который можно заменить в случае износа, не отключая питание всей линии.

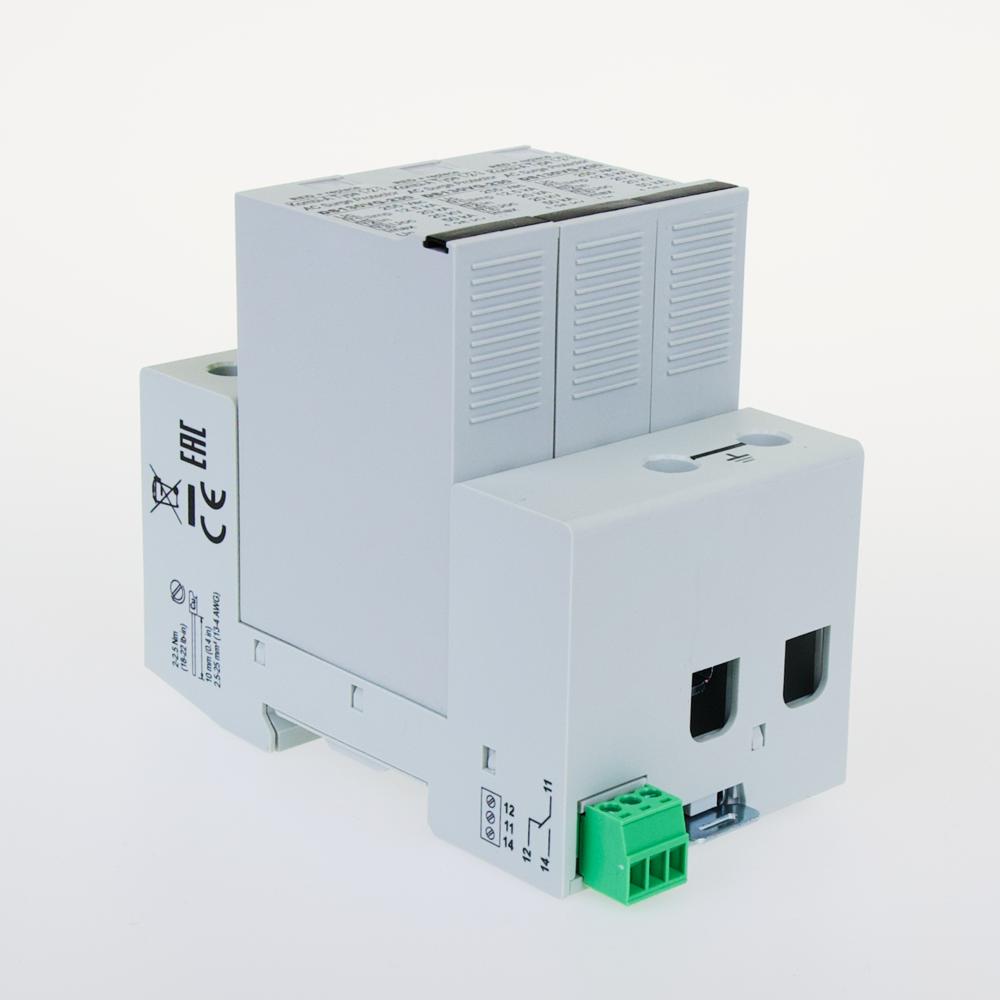

- Двойная индикация состояния: Встроенный механический индикатор (MI) и опция дистанционной сигнализации через перекидной контакт (11-12/14) для интеграции в систему мониторинга.
- Оптимизация под TOV: Повышенная устойчивость к длительным перенапряжениям в сети, что увеличивает срок службы и безопасность.
- Международные сертификаты: Соответствие ключевым стандартам безопасности: IEC/EN 61643-11, UL1449 ed.4 и ГОСТ Р 51992-2011.
Технические характеристики
- Артикул производителя (P/N): 571583
- Сетевое напряжение: 120/208 В переменного тока, 3 фазы (TNC)
- Макс. непрерывное рабочее напряжение Uc: 150 В AC
- Класс защиты (Тип): 1 + 2 + 3
- Импульсный ток разряда (10/350 мкс) на полюс Iimp: 12.5 кА
- Суммарный импульсный ток разряда (10/350 мкс) Itotal: 37.5 кА
- Номинальный ток разряда (8/20 мкс) In: 20 кА (на полюс)
- Максимальный ток разряда (8/20 мкс) Imax: 50 кА (на полюс)
- Уровень защиты Up: ≤ 1.25 кВ
- Допустимый ток короткого замыкания сети Isccr: 25 кА
- Встроенные устройства защиты: Терморазмыкатель и плавкий предохранитель
- Рекомендуемый внешний предохранитель: Тип gG, до 125 А

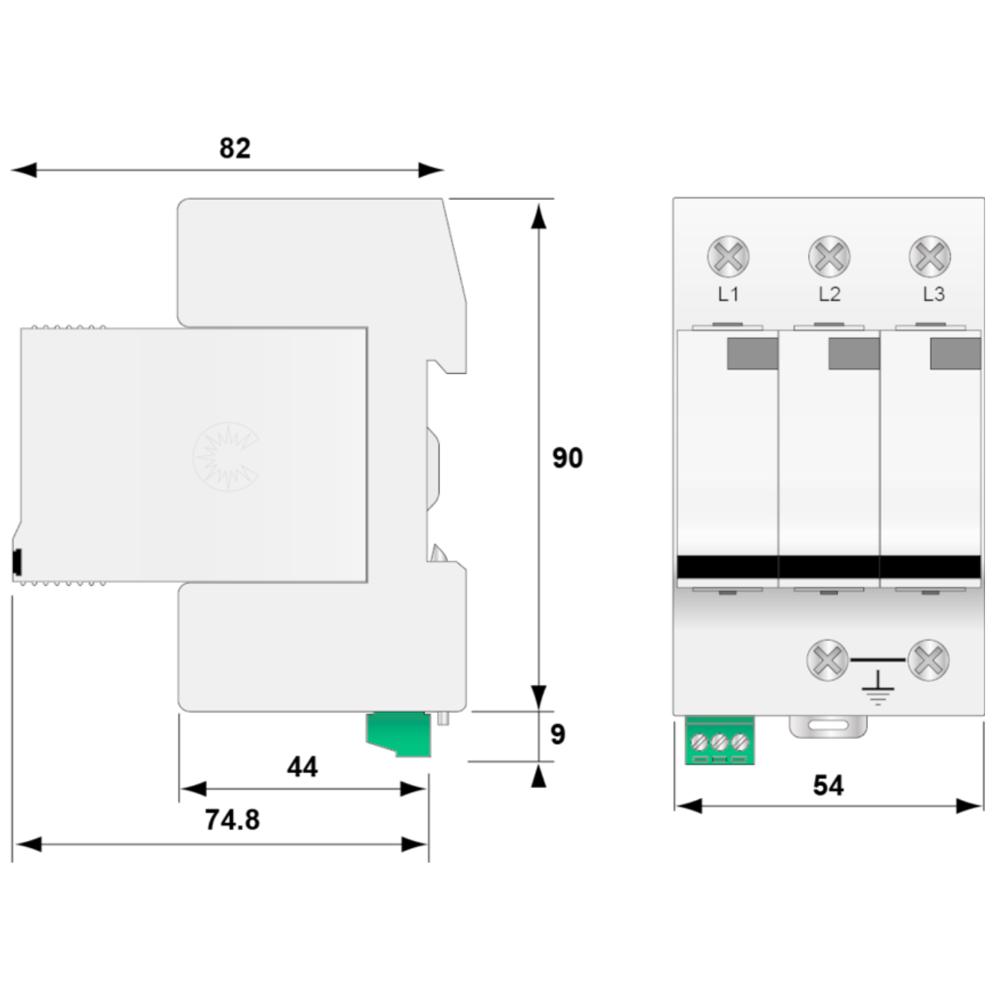

- Способ монтажа: На симметричную DIN-рейку 35 мм
- Степень защиты корпуса: IP20
- Диапазон рабочих температур: от -40°C до +85°C
- Клеммы: Винтовые зажимы для проводников сечением 2.5 – 25 мм²
