Ключевые особенности

  • Тип 1+2+3
  • Ток молнии 12.5 кА
  • Нулевой ток утечки
  • Стойкость к TOV
  • Сменные модули
  • Мощный варистор VG
  • Схема 3+0

Документация

УЗИП переменного тока серии DS

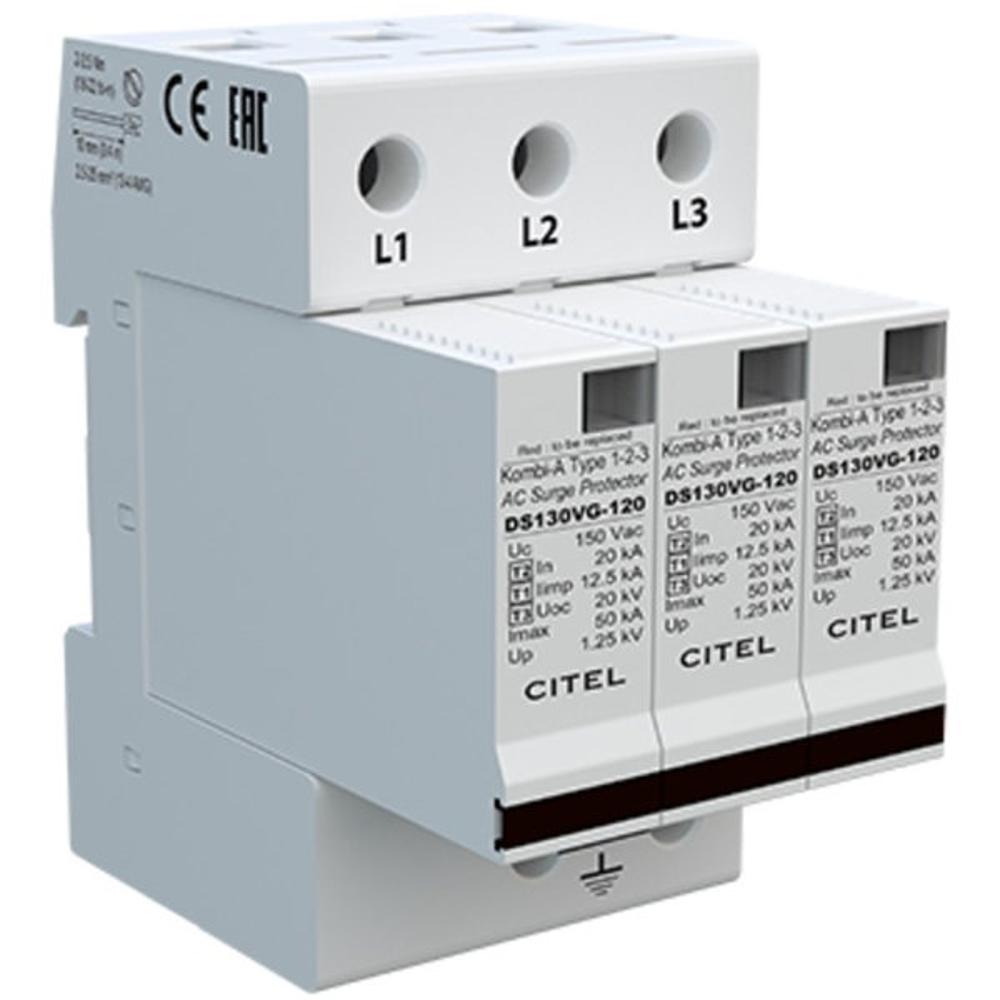

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS133VGS-120 (571683)

Артикул: 571683
Цена товара:
15 745 ₽
Общая цена:
15 745 ₽
Срок поставки: 3-5 недель
Краткое описание
Комбинированный УЗИП Тип 1+2+3 на DIN-рейку для трехфазных сетей TN-C (120/208 В). Защищает от прямых ударов молнии (Iimp 12,5 кА) и коммутационных помех. Запатентованная VG-технология (варистор + газовый разрядник) исключает токи утечки. Выдерживает TOV до 180В. Съемные модули, ISCCR 25 кА, уровень защиты Up 1,25 кВ. Идеально для ГРЩ, промышленной автоматики и ЦОД.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS133VGS-120 (арт. 571683) представляет собой комбинированный ограничитель перенапряжений класса Тип 1+2+3, предназначенный для трехфазных сетей переменного тока с системой заземления TN-C. Данный УЗИП обеспечивает защиту электрооборудования от прямых ударов молнии (10/350 мкс), коммутационных и индуктированных перенапряжений (8/20 мкс), а также от высокочастотных помех. Устройство рассчитано на номинальное напряжение сети 120/208 В и максимальное рабочее напряжение 150 В AC, что делает его идеальным решением для защиты низковольтных распределительных щитов.

В основе работы УЗИП CITEL DS133VGS-120 лежит запатентованная VG™-технология, объединяющая мощный варистор (V) и газовый разрядник (GSG) в одном корпусе. Такая гибридная схема обеспечивает нулевой ток утечки в рабочем режиме, отсутствие сопровождающего тока и высокую стойкость к временным перенапряжениям (TOV). Устройство выполнено по схеме 3+0 (три полюса L/PE) и предназначено для установки в трехфазных сетях без нейтрали (TN-C). Монтаж осуществляется на симметричную DIN-рейку 35 мм. Подключение производится винтовыми зажимами сечением от 2.5 до 25 мм². Устройство оснащено механическим индикатором отключения для визуального контроля состояния каждого модуля и опциональным контактом дистанционной сигнализации.

Области применения

  • Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
  • Защита систем промышленной автоматики, частотных преобразователей и контроллеров в сетях TN-C.
  • Узлы учета электроэнергии и системы коммерческого учета (АСКУЭ).
  • Объекты телекоммуникаций, серверные и центры обработки данных (ЦОД), подключенные по трехфазной схеме без нейтрали.
  • Наружные установки и объекты, подверженные риску прямых ударов молнии, требующие защиты Тип 1.

Ключевые особенности

  • Тип 1+2+3: Обеспечивает защиту от прямых ударов молнии (Iimp 12,5 кА), коммутационных перенапряжений и высокочастотных помех в одном устройстве.
  • VG™-технология: Гибридная схема "варистор + газовый разрядник" гарантирует отсутствие токов утечки и сопровождающих токов.
  • Высокая отключающая способность: Допустимый ток короткого замыкания (ISCCR) составляет 25 кА, что позволяет устанавливать устройство без дополнительных предохранителей при номинале вводного автомата до 125 А.
  • Съемные модули: Каждый полюс оснащен сменным модулем DSM130VG-120, что упрощает обслуживание и замену без демонтажа всего устройства.
  • Оптимизация под TOV: Устройство выдерживает временные перенапряжения до 180 В AC в течение 5 секунд и до 230 В AC в течение 120 минут.

Технические характеристики

  • Тип УЗИП: 1+2+3 (IEC/EN 61643-11)
  • Номинальное напряжение сети (Un): 120/208 В
  • Максимальное рабочее напряжение (Uc): 150 В AC
  • Ток молнии (Iimp) 10/350 мкс на полюс: 12,5 кА
  • Суммарный ток молнии (Itotal): 37,5 кА
  • Номинальный ток разряда (In) 8/20 мкс: 20 кА
  • Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
  • Уровень защиты (Up) L/PE: 1,25 кВ
  • Допустимый ток короткого замыкания (ISCCR): 25 кА
  • Схема защиты: 3+0 (TNC)
  • Дистанционная сигнализация: Опционально (контакт 11-14)
  • Рабочая температура: -40°C до +85°C
  • Класс защиты корпуса: IP20

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления TNC
Uc AC, макс. рабочее напр., В 150
Uc DC, макс. рабочее напр., В 150
Iimp(10/350), имп. ток на полюс, кА 12.5
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 50
Механические характеристики
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
