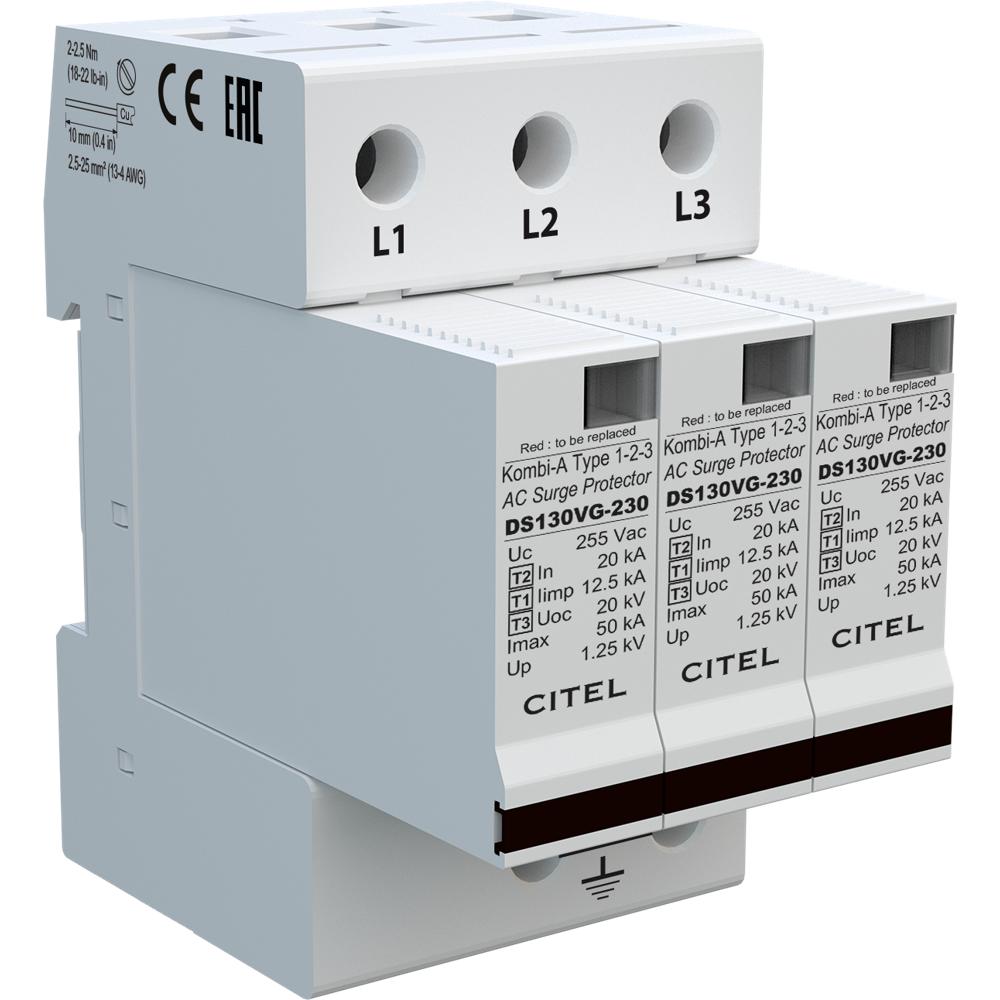

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS133VG-230 предназначено для комплексной защиты трехфазных сетей переменного тока с системой заземления TNC от разрушительного воздействия мощных импульсных перенапряжений. Оно обеспечивает защиту электрооборудования от последствий прямых и удаленных ударов молнии, а также коммутационных перенапряжений, объединяя в одном корпусе функции УЗИП Типа 1, 2 и 3 (классов B+C+D).

Устройство построено на основе запатентованной VG™-технологии, которая сочетает мощный газовый разрядник (GSG) и варистор (V) в каждом полюсе, что обеспечивает высокую стойкость к импульсам молнии 10/350 мкс и быстрое срабатывание. Оно предназначено для установки во вводно-распределительных устройствах (ВРУ/ГРЩ) и главных распределительных щитах. УЗИП имеет схему подключения 3+0 (L/PE и N/PE), оптимизировано под кратковременные перенапряжения (TOV) и оснащено сменными модулями на каждый полюс, что упрощает обслуживание. Подключение осуществляется через винтовые зажимы на провод сечением 2.5-25 мм², монтаж — на симметричную DIN-рейку 35 мм.

Области применения

• Защита вводных распределительных щитов (ВРУ, ГРЩ) промышленных и коммерческих зданий.
• Защита электрооборудования в трехфазных сетях 230/400 В с системой заземления TNC.
• Комплексная молниезащита (защита от последствий прямых ударов молнии — Тип 1).
• Защита от перенапряжений, наводимых удаленными грозовыми разрядами и коммутационными процессами (Типы 2 и 3).
• Применение в системах, где требуется высокая стойкость к импульсным токам и надежность.

Ключевые особенности

• Комбинированная защита: УЗИП Тип 1+2+3 (B+C+D) в одном устройстве.
• VG™-технология: Гибридная схема (газовый разрядник + варистор) для высокой энергии поглощения и низкого уровня защиты.
• Сменные модули: Каждый полюс выполнен в виде отдельного заменяемого модуля (DSM130VG-230).
• Повышенная стойкость к TOV: Оптимизировано для выдерживания кратковременных перенапряжений в сети.
• Визуальная и дистанционная сигнализация: Механический индикатор состояния и опция подключения дистанционного контакта (11-12-14).

Технические характеристики

• Артикул производителя (P/N): 571563
• Сетевое напряжение: 230/400 В AC, 3 фазы (TNC)
• Макс. непрерывное рабочее напряжение Uc: 275 В AC
• Уровень защиты Up: 1.25 кВ (L/PE)
• Номинальный разрядный ток In (8/20 мкс): 20 кА (на полюс)
• Макс. разрядный ток Imax (8/20 мкс): 50 кА (на полюс)
• Импульсный ток молнии Iimp (10/350 мкс): 12.5 кА (на полюс)
• Суммарный импульсный ток Itotal (10/350 мкс): 37.5 кА
• Допустимый ток короткого замыкания сети Isccr: 25 кА
• Встроенные устройства отключения: Терморазмыкатель и плавкий предохранитель (тип gG, 125 А)
• Соединение: Винтовой зажим 2.5-25 мм²
• Монтаж: DIN-рейка 35 мм
• Степень защиты корпуса: IP20
• Рабочая температура: от -40°C до +85°C
• Соответствие стандартам: IEC/EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
• Сертификация: Сертификат EAC
