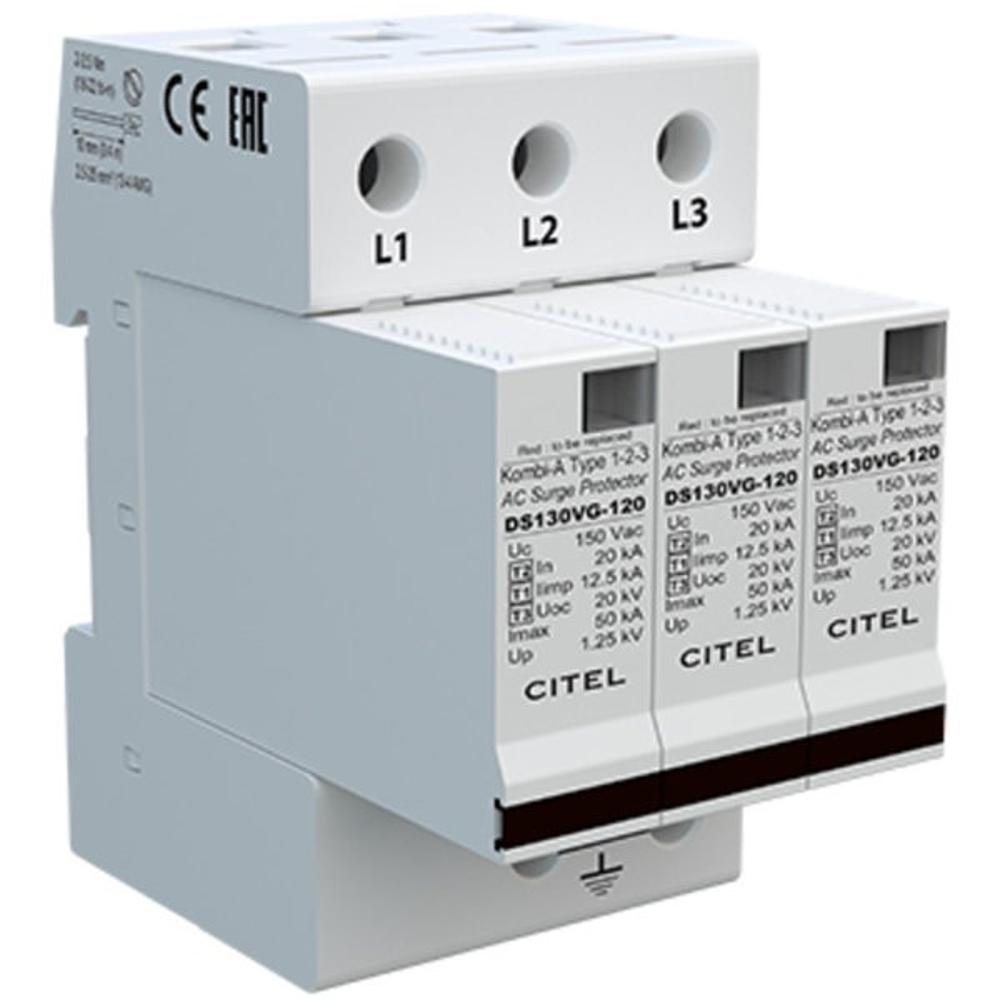

Устройство защиты от импульсных перенапряжений CITEL DS133VG-120 (артикул 571663) представляет собой комбинированный ограничитель перенапряжений класса Тип 1+2+3, предназначенный для защиты трехфазных электрических сетей с системой заземления TN-C от прямых и косвенных ударов молнии, а также от коммутационных помех. Данный УЗИП обеспечивает надежное отведение импульсных токов молнии с амплитудой до 37,5 кА (суммарно по всем полюсам) и ограничивает остаточное напряжение на защищаемом оборудовании до безопасного уровня 1,25 кВ.
Устройство построено на базе инновационной VG™-технологии, которая объединяет мощный варистор (V) и газовый разрядник (GSG) в одном корпусе. Эта гибридная схема обеспечивает нулевой ток утечки в рабочем режиме, отсутствие сопровождающего тока и высокую стойкость к временным перенапряжениям (TOV). УЗИП оптимизирован для работы в сетях 120/208 В с конфигурацией нейтрали TNC и подключается по схеме 3+0 (три полюса L/PE). Благодаря трехступенчатой защите (Тип 1+2+3) устройство может устанавливаться как на вводе в здание, так и в распределительных щитах, обеспечивая полную координацию уровней защиты без необходимости установки дополнительных ступеней.
Области применения
- Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий с системой заземления TN-C.
- Защита трехфазного оборудования в сетях 120/208 В: серверных, телекоммуникационных узлов, систем промышленной автоматики и управления.
- Объекты с повышенными требованиями к надежности электроснабжения: больницы, центры обработки данных, банковские учреждения.
- Системы наружного освещения, светофорные объекты и рекламные конструкции, подключенные к трехфазным сетям.
- Промышленные объекты с разветвленной кабельной инфраструктурой, где требуется защита от наведенных перенапряжений и прямых ударов молнии.
Ключевые особенности
- Комбинированный класс защиты Тип 1+2+3: объединяет молниезащиту (10/350 мкс), защиту от коммутационных помех (8/20 мкс) и защиту от наведенных перенапряжений (комбинированная волна 6 кВ) в одном устройстве.
- VG™-технология: гибридная схема "варистор + газовый разрядник" обеспечивает нулевой ток утечки, отсутствие сопровождающего тока и высокую стойкость к временным перенапряжениям (TOV).
- Высокая пропускная способность: импульсный ток молнии Iimp 12,5 кА на полюс (суммарно 37,5 кА), номинальный ток In 20 кА и максимальный ток Imax 50 кА.
- Съемные модули: каждый полюс оснащен сменным модулем DSM130VG-120, что позволяет быстро восстанавливать защиту без демонтажа всего устройства.
- Оптимизация под TOV: устройство выдерживает временные перенапряжения до 180 В AC (5 сек) и до 230 В AC (120 мин) без повреждения.
Технические характеристики
- Тип УЗИП: Тип 1 + Тип 2 + Тип 3 (по IEC 61643-11 / EN 61643-11)
- Номинальное напряжение сети (Un): 120/208 В (трехфазная сеть)
- Максимальное рабочее напряжение (Uc): 150 В AC
- Суммарный ток молнии (Itotal): 37,5 кА (10/350 мкс)
- Импульсный ток на полюс (Iimp): 12,5 кА (10/350 мкс)
- Номинальный ток разряда (In): 20 кА (8/20 мкс)
- Максимальный ток разряда (Imax): 50 кА (8/20 мкс)
- Уровень защиты (Up): 1,25 кВ
- Испытание комбинированной волной (Uoc): 6 кВ (Класс III)
- Допустимый ток короткого замыкания (Isccr): 25 000 A
- Количество полюсов: 3 (схема 3+0 для системы TN-C)
- Диапазон рабочих температур: от -40°C до +85°C
- Класс защиты корпуса: IP20 (для установки внутри помещений)
- Сечение подключаемых проводников: от 2,5 до 25 мм² (винтовой зажим)
