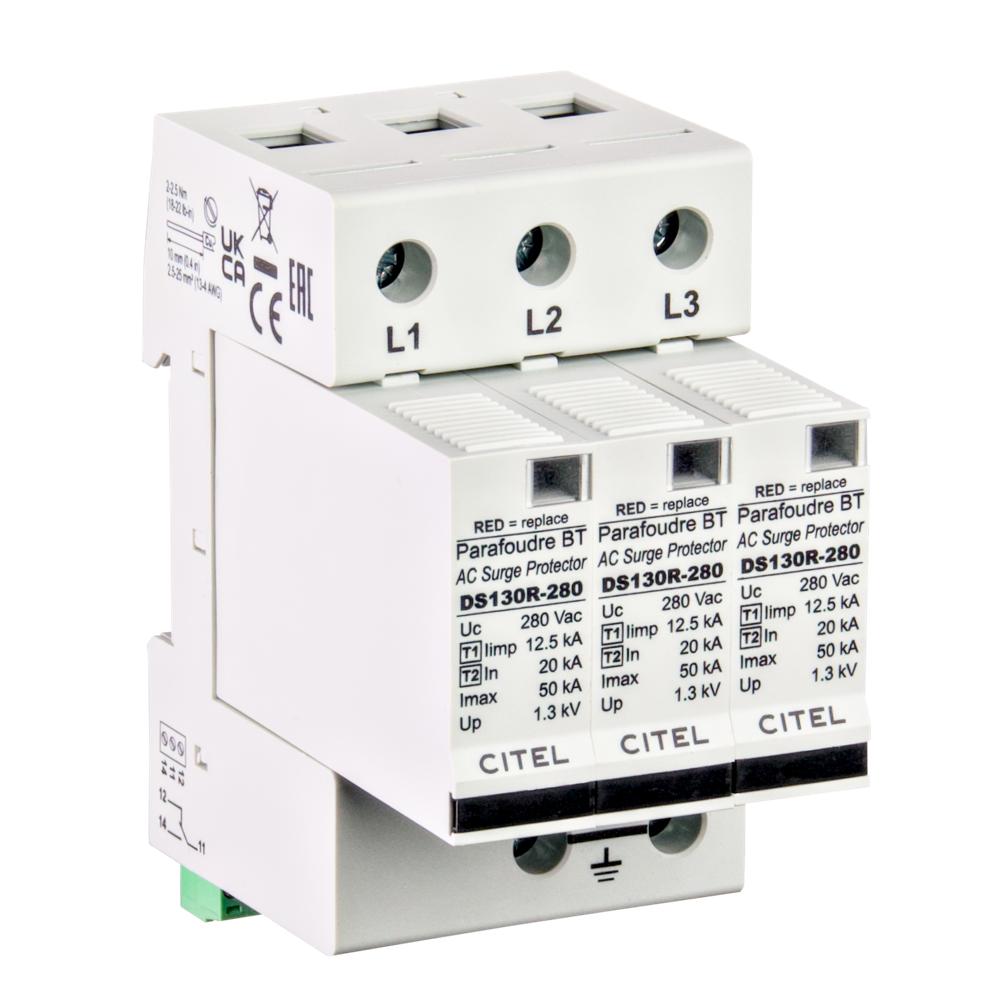

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS133RS-280 (571113) представляет собой профессиональное трёхполюсное устройство комбинированного типа (Тип 1+2), предназначенное для защиты трёхфазных сетей переменного тока от разрушительных последствий импульсных перенапряжений. Его основная функция — отвод на землю высокоэнергетических токов, вызванных прямыми ударами молнии (Тип 1) и коммутационными перенапряжениями (Тип 2), обеспечивая надежную защиту дорогостоящего электрооборудования и непрерывность технологических процессов.

Устройство построено на основе мощных варисторов и оснащено внутренними системами защиты от перегрузки: плавким предохранителем и терморазмыкателем. Оно предназначено для монтажа на DIN-рейку 35 мм в распределительных щитах и вводно-распределительных устройствах. УЗИП DS133RS-280 предназначено для работы в трёхфазных сетях 230/400 В с системой заземления TNC, где оно защищает каждую фазу относительно нейтрали/земли (схема 3+0). Конструкция предусматривает возможность дистанционной сигнализации о состоянии модулей, а также их индивидуальную замену без демонтажа всего устройства, что упрощает обслуживание.

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) зданий и промышленных объектов.
• Защита систем промышленной автоматизации, телеметрии и управления технологическими процессами.
• Обеспечение безопасности электрооборудования в коммерческих и административных зданиях.
• Защита источников бесперебойного питания (ИБП), частотных преобразователей и другого чувствительного силового оборудования.
• Использование в качестве второй ступени молниезащиты в комплексных системах (в паре с УЗИП Типа 1).

Ключевые особенности

• Комбинированная защита Тип 1+2: Способен выдерживать частичные токи молнии (10/350 мкс) и эффективно гасить коммутационные перенапряжения (8/20 мкс).
• Сменные модули защиты: Каждый полюс выполнен в виде независимого модуля, который можно заменить в случае износа или срабатывания.
• Встроенная система индикации и сигнализации: Механический индикатор состояния на лицевой панели и опция подключения дистанционной сигнализации через перекидной контакт.
• Высокая стойкость и надёжность: Внутренний терморазмыкатель и плавкий предохранитель обеспечивают безопасное отключение при перегрузке.
• Сертификация по международным стандартам: Соответствует требованиям IEC/EN 61643-11, UL 1449 ed.4 и ГОСТ Р 51992-2011, имеет сертификат EAC.

Технические характеристики

• Артикул производителя: 571113
• Тип защиты: 1+2 (комбинированный)
• Количество полюсов / Схема подключения: 3 полюса (3+0)
• Сеть: 230/400 В, 3-фазная
• Система заземления: TNC
• Максимальное рабочее напряжение переменного тока (Uc): 280 В
• Номинальный ток разряда (In, 8/20 мкс): 20 кА на полюс
• Максимальный ток разряда (Imax, 8/20 мкс): 50 кА на полюс
• Стойкость к току молнии (Iimp, 10/350 мкс): 12.5 кА на полюс (суммарный Iimp total = 37.5 кА)
• Уровень защиты (Up): ≤ 1.3 кВ
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Степень защиты корпуса: IP20
• Диапазон рабочих температур: от -40°C до +85°C
• Способ монтажа: DIN-рейка 35 мм
• Подключение проводников: Винтовой зажим 2.5–25 мм²
