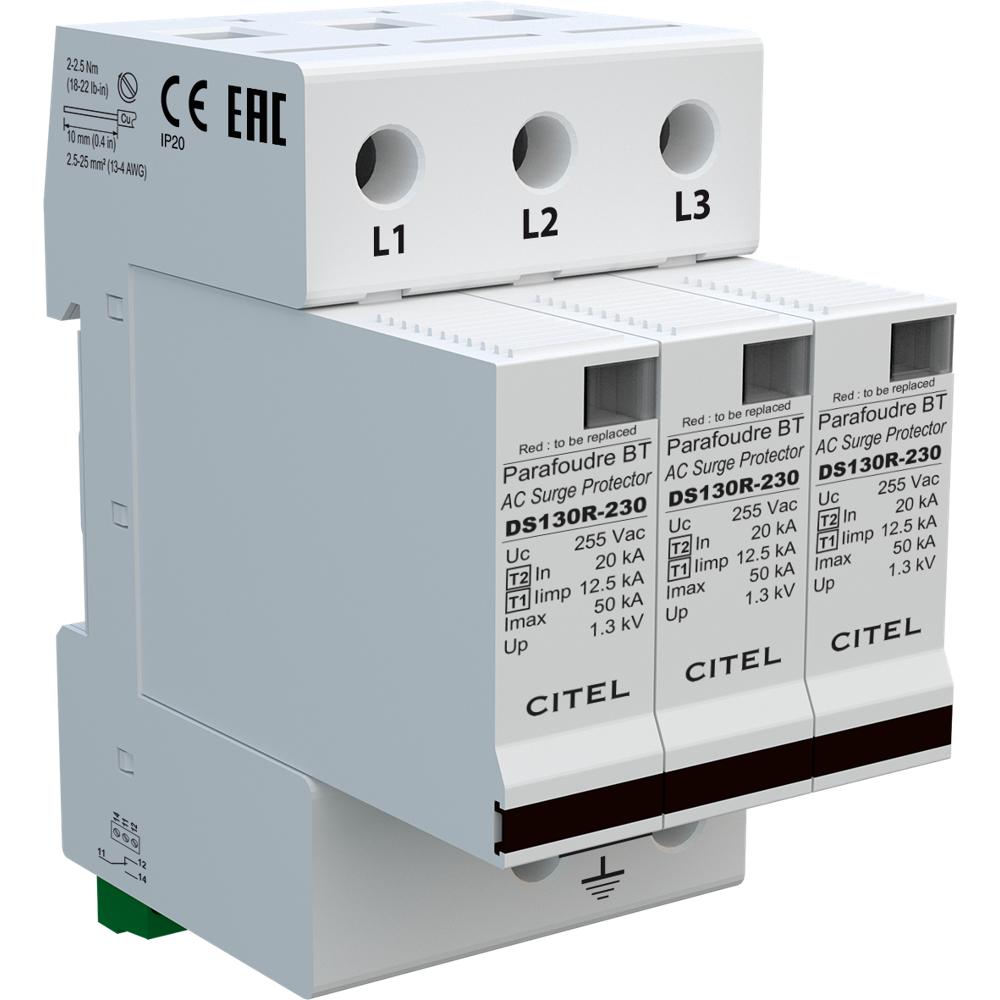

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS133RS-230 (арт. 571513) представляет собой мощное трехполюсное устройство комбинированного типа 1+2, предназначенное для защиты электроустановок от прямых и косвенных ударов молнии, а также от коммутационных перенапряжений. Данная модель обеспечивает надежную защиту в сетях TN-C с номинальным напряжением 230/400 В, эффективно ограничивая опасные перенапряжения до безопасного уровня (Up ≤ 1,3 кВ) и отводя импульсные токи молнии до 12,5 кА на полюс (суммарный Iimp до 37,5 кА).

УЗИП CITEL DS133RS-230 построено на базе мощных варисторов (V) и оснащено внутренним терморазмыкателем (t°) для безопасного отключения модуля при его старении или перегреве. Принцип работы основан на ограничении напряжения: в нормальном режиме устройство имеет высокое сопротивление, а при возникновении импульса перенапряжения мгновенно (наносекунды) шунтирует его, пропуская ток на землю. Благодаря комбинации Тип 1+2, устройство может устанавливаться на вводе в здание (на границе зон молниезащиты LPZ 0A-1) без необходимости установки дополнительного УЗИП Типа 2, что экономит место в щите и упрощает схему. Подключение производится к фазным проводникам (L1, L2, L3) и PEN-проводнику (совмещенный нулевой и защитный) через винтовые зажимы сечением до 25 мм². Устройство совместимо с системами TN-C и может применяться в трехфазных сетях 230/400 В.

Области применения

• Главные распределительные щиты (ГРЩ) жилых, административных и промышленных зданий.
• Вводно-распределительные устройства (ВРУ) объектов с системой заземления TN-C.
• Защита силовых цепей и электрооборудования в системах молниезащиты зданий.
• Объекты с повышенными требованиями к бесперебойности электроснабжения (серверные, телекоммуникационные узлы).
• Промышленные объекты и инфраструктурные проекты, где требуется высокая импульсная стойкость.

Ключевые особенности

• Тип 1+2: Сочетает защиту от прямых ударов молнии (Iimp 12,5 кА) и от коммутационных перенапряжений (In 20 кА) в одном корпусе.
• Сменные модули: Каждый полюс (фаза) оснащен независимым сменным модулем DSM130R-230, что упрощает обслуживание и замену без демонтажа всего устройства.
• Дистанционная сигнализация: Встроенный перекидной контакт (C) позволяет передавать сигнал о выходе модуля из строя на удаленный пульт или систему диспетчеризации.
• Высокая отключающая способность: Допустимый ток короткого замыкания (Isccr) составляет 25 000 А, что гарантирует безопасность при аварийных режимах.
• Визуальная индикация: Механический индикатор (Mi) на корпусе каждого модуля показывает его состояние (исправен/требует замены).

Технические характеристики

• Тип устройства: УЗИП Тип 1+2 (IEC 61643-11 / EN 61643-11 / ГОСТ Р 51992-2011)
• Количество полюсов: 3 (3+0, для сетей TN-C)
• Номинальное напряжение сети (Un): 230/400 В AC (3-фазная)
• Максимальное рабочее напряжение (Uc): 275 В AC (фаза-земля)
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
• Импульсный ток молнии (Iimp) 10/350 мкс на полюс: 12,5 кА
• Суммарный импульсный ток (Iimp total): 37,5 кА
• Уровень защиты (Up) при In: ≤ 1,3 кВ
• Удельная энергия на полюс (W/R): 40 кДж/Ом
• Допустимый ток короткого замыкания (Isccr): 25 000 A
• Дистанционная сигнализация: Перекидной контакт (C) (опция, входит в комплект модели RS)
• Сечение подключаемых проводников: 2,5 - 25 мм² (винтовой зажим)
• Диапазон рабочих температур: от -40 до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Монтаж: На симметричную DIN-рейку 35 мм (EN 60715)
• Артикул: 571513
