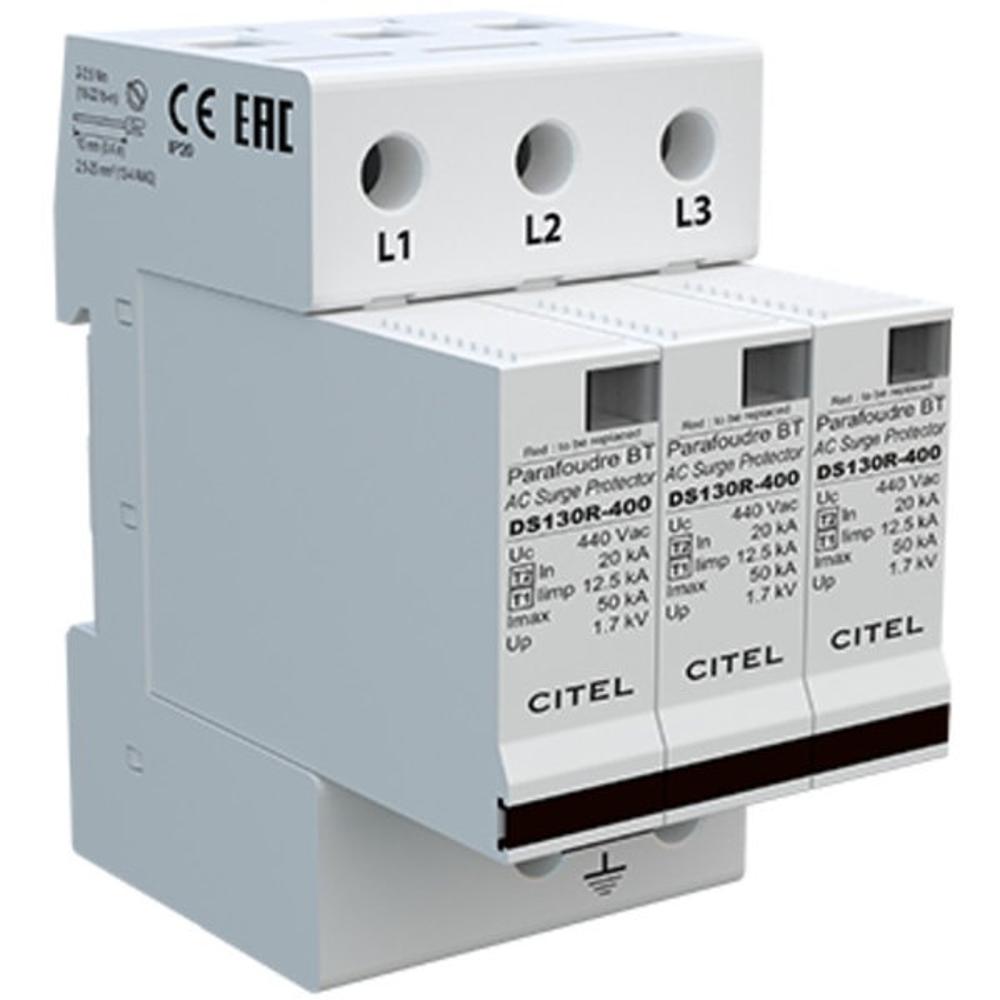

Устройство защиты от импульсных перенапряжений CITEL DS133R-400 (571403) серии DS130 представляет собой мощный многополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты трехфазных электрических сетей с изолированной нейтралью (система IT) от прямых и косвенных ударов молнии, а также от коммутационных перенапряжений. Данное устройство обеспечивает надежную защиту оборудования на вводе в здание или в распределительном щите, эффективно отводя в землю импульсные токи большой энергии и ограничивая перенапряжение до безопасного для подключенной техники уровня.

УЗИП CITEL DS133R-400 построено на мощных варисторах, обеспечивающих высокую энергетическую стойкость и быстродействие. Принцип работы основан на нелинейном изменении сопротивления: в нормальном режиме устройство имеет высокое сопротивление и не влияет на работу сети, а при возникновении импульса перенапряжения его сопротивление резко падает, шунтируя опасный ток на землю. Устройство рассчитано на работу в трехфазных сетях IT (с изолированной нейтралью) с номинальным напряжением 230/400 В. Подключение осуществляется по схеме 3+0 (три полюса на фазы, без подключения к нейтрали), что обеспечивает защиту по режиму "фаза-земля" (L/PE). Монтаж производится на стандартную DIN-рейку 35 мм. Каждый полюс оснащен сменным модулем, что упрощает обслуживание и восстановление работоспособности устройства после срабатывания.

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) промышленных и административных зданий с системой заземления IT.
• Защита силового оборудования, частотных преобразователей, сварочных аппаратов и станков с ЧПУ в производственных цехах.
• Системы бесперебойного электроснабжения (ИБП) и источники питания критически важной инфраструктуры.
• Объекты телекоммуникаций, серверные и дата-центры, требующие повышенной надежности электропитания.
• Медицинское оборудование и лабораторные установки, чувствительные к импульсным помехам.

Ключевые особенности

• Тип 1+2: Комбинированная защита от прямых ударов молнии (10/350 мкс) и коммутационных перенапряжений (8/20 мкс) в одном корпусе.
• Высокая пропускная способность: Суммарный импульсный ток Iimp total достигает 37,5 кА (форма 10/350 мкс), что позволяет устанавливать устройство на вводе в здание.
• Сменные модули: Каждый из трех полюсов оснащен независимым сменным модулем DSM130R-400, что упрощает замену вышедшего из строя элемента без демонтажа всего устройства.
• Визуальная индикация: Механический индикатор отключения (MI) на каждом модуле наглядно показывает состояние устройства (зеленый — исправен, красный — требуется замена).
• Соответствие стандартам: Устройство полностью соответствует требованиям международных стандартов IEC 61643-11, EN 61643-11 и российского ГОСТ Р 51992-2011.

Технические характеристики

• Тип устройства: УЗИП Тип 1+2 (класс I+II)
• Артикул производителя: 571403
• Номинальное напряжение сети (Un): 230/400 В AC
• Максимальное длительное рабочее напряжение (Uc): 440 В AC
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
• Импульсный ток молнии на полюс (Iimp) 10/350 мкс: 12,5 кА
• Суммарный импульсный ток (Iimp total): 37,5 кА
• Уровень защиты (Up) при In: ≤ 1,7 кВ
• Система заземления: IT (схема подключения 3+0)
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Количество полюсов: 3
• Сечение подключаемых проводников: 2.5 - 25 мм² (винтовой зажим)
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Сменный модуль: DSM130R-400
