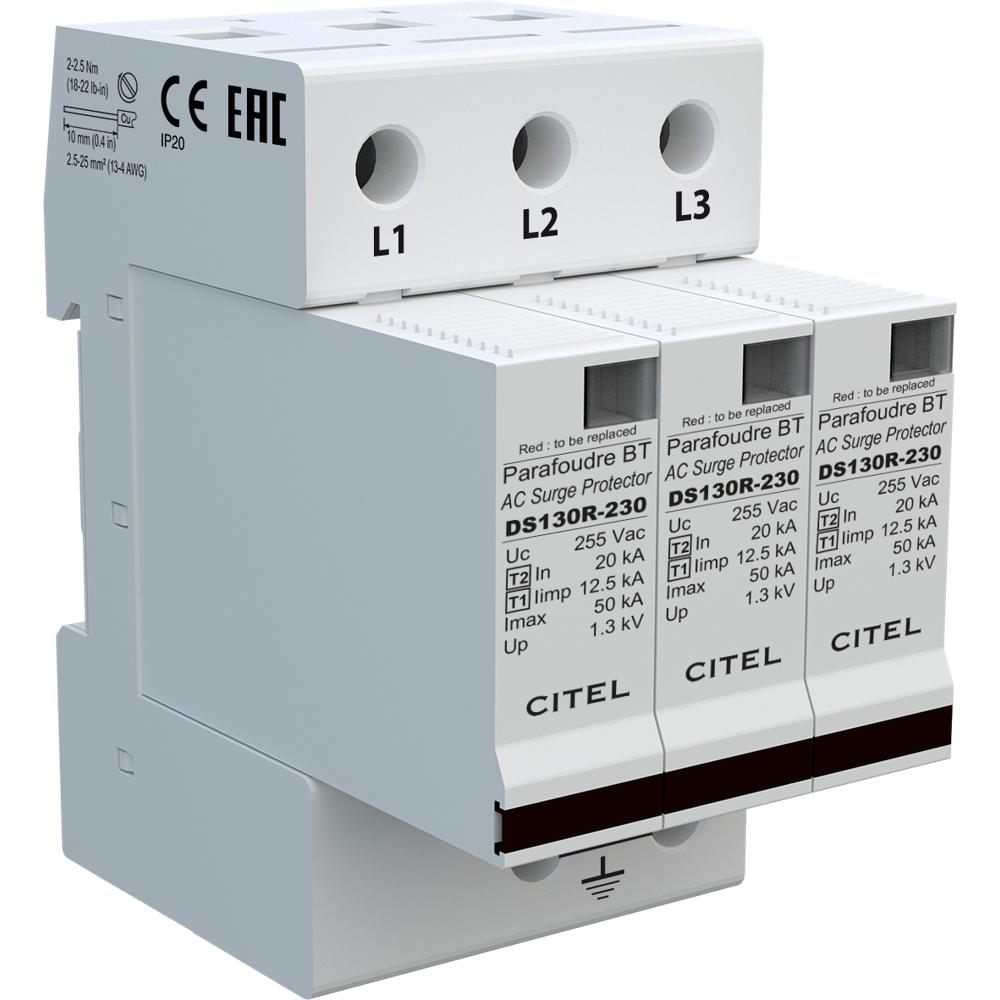

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS133R-230 (артикул 571503) предназначено для защиты трёхфазных электрических сетей переменного тока 230/400 В от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и электростатическими разрядами. Устройство относится к комбинированному типу 1+2 и обеспечивает надёжную защиту электрооборудования как от прямых разрядов молнии (класс I), так и от наведённых и коммутационных перенапряжений (класс II). Применяется на вводе питания в здание или непосредственно перед защищаемым оборудованием в системах TN-C.
В основе работы УЗИП CITEL DS133R-230 лежит технология высокоэнергетического варисторного ограничителя, который при превышении допустимого уровня напряжения мгновенно снижает своё сопротивление и отводит избыточную энергию импульса на заземление, ограничивая напряжение на защищаемом участке до безопасного уровня. Устройство выполнено по схеме 3+0 (три полюса, конфигурация нейтрали TNC, подключение L/PE) и оснащено сменными защитными модулями для каждой фазы, что позволяет быстро восстановить работоспособность после срабатывания без демонтажа всего корпуса. Внутренний терморазмыкатель и механический индикатор отключения на каждом полюсе обеспечивают визуальный контроль состояния устройства. Монтаж осуществляется на стандартную симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами под провод сечением 2,5–25 мм² или шину. Устройство совместимо с сетями 230/400 В и соответствует требованиям EN 61643-11, IEC 61643-11, UL1449 изд.4 и ГОСТ Р 51992-2011.
Области применения
- Защита вводных распределительных щитов трёхфазных сетей 230/400 В в жилых, офисных и промышленных зданиях
- Защита электрооборудования от прямых ударов молнии и наведённых импульсных перенапряжений на объектах с воздушными линиями электропередачи
- Организация первой ступени защиты в системах молниезащиты зданий и сооружений (тип 1+2)
- Защита ответственного оборудования: систем автоматизации, телекоммуникационного и компьютерного оборудования, систем безопасности
- Применение в составе комплексных систем защиты с дистанционной сигнализацией состояния (опция DS133RS-230)
Ключевые особенности
- Комбинированный тип 1+2 — защита от прямых ударов молнии и коммутационных перенапряжений в одном устройстве
- Сменные защитные модули для каждой фазы (модуль замены DSM130R-230) — быстрое восстановление без замены корпуса
- Механический индикатор отключения на каждом полюсе для визуального контроля состояния защиты
- Возможность дистанционной сигнализации отключения через опциональный модуль DS133RS-230 с выходом на перекидной контакт
- Высокая стойкость к перенапряжениям: суммарный ток молнии Itotal 37,5 кА, стойкость по IEEE C62.41.1 — 20 кВ
- Корпус из термопластика UL94 V-0 с самозатухающими свойствами, степень защиты IP20
Технические характеристики
- Тип УЗИП: 1+2
- Сеть: 230/400 В, 3-фазная, конфигурация нейтрали TNC
- Номинальное напряжение линии Un: 230 В AC
- Макс. AC рабочее напряжение Uc: 255 В AC
- Временное перенапряжение UT: 335 В AC (выдерживает 5 сек), 440 В AC (отключение за 120 мин)
- Номинальный ток разряда In: 20 кА
- Макс. ток разряда Imax: 50 кА
- Импульсный ток на полюс Iimp: 12,5 кА
- Суммарный ток молнии Itotal: 37,5 кА
- Уровень защиты L/PE @ In (8/20 мкс) Up: 1,3 кВ
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Удельная энергия на полюс W/R: 40 кДж/Ом
- Сопровождающий ток If: отсутствует
- Стойкость к перенапряжению IEEE C62.41.1: 20 кВ
- Технология: высокоэнергетический варистор
- Конфигурация подключения: L/PE, режим защиты MC
- Подсоединение к сети: винтовой зажим 2,5–25 мм² / шина
- Формат: корпус со сменными модулями, модуль замены DSM130R-230
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура Tu: −40…+85 °C
- Степень защиты: IP20
- Индикация отключения: 1 механический индикатор на полюс
- Дистанционная сигнализация: опция DS133RS-230 (выход на перекидной контакт)
- Сопряжённые устройства отключения: терморазмыкатель внутренний, УЗО типа «S» или замедленное, плавкий предохранитель gG 125 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд.4, ГОСТ Р 51992-2011
- Сертификация: EAC
- Вес: 0,426 кг
- Артикул: 571503
