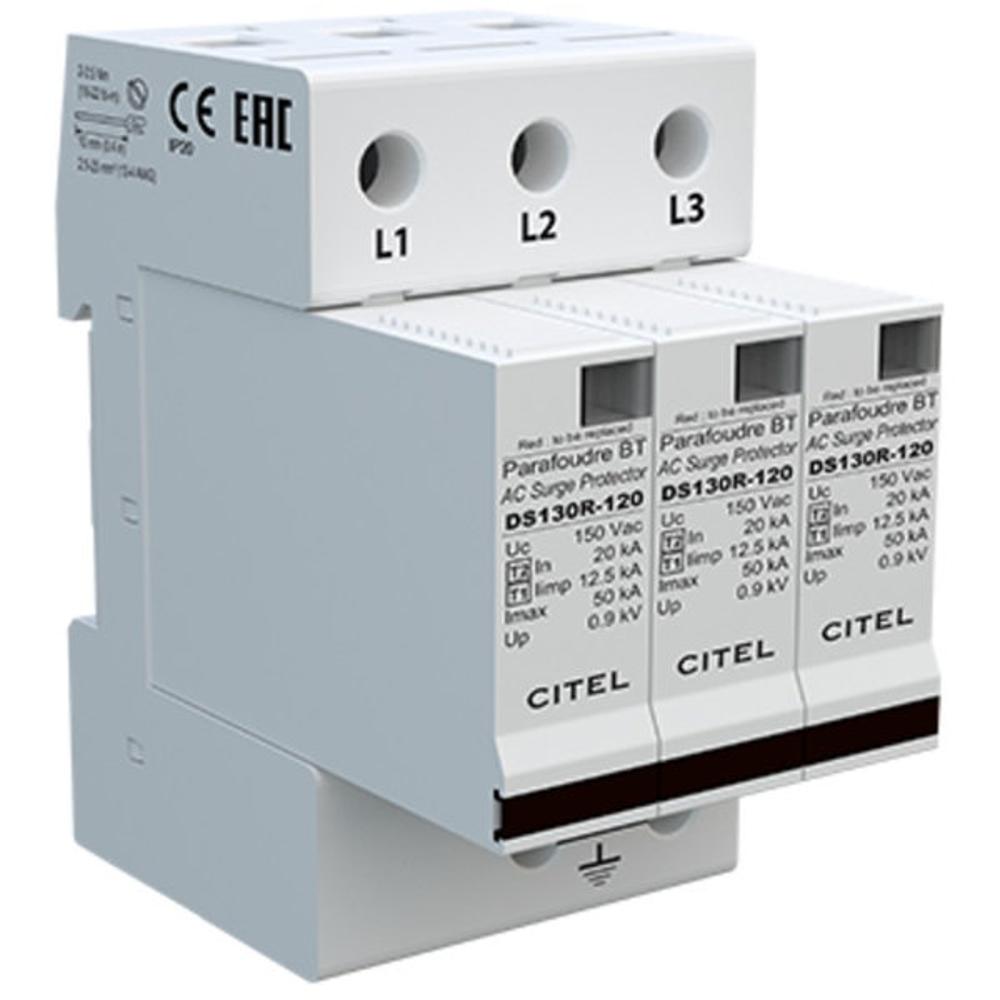

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS133R-120 (артикул 571603) представляет собой многополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты электроустановок от прямых и косвенных ударов молнии, а также от коммутационных помех в низковольтных сетях переменного тока. Данная модель рассчитана на работу в трехфазных сетях с напряжением 120/208 В и конфигурацией заземления TNC (система 3+0, без защиты нейтрали). Устройство обеспечивает отвод импульсных токов молнии с амплитудой до 12,5 кА на полюс (суммарно 37,5 кА) и номинальный ток разряда 20 кА, что делает его надежным решением для обеспечения электробезопасности объектов.
В основе работы УЗИП CITEL DS133R-120 лежит мощный варистор (V), который мгновенно изменяет свое сопротивление при превышении порогового напряжения, шунтируя опасный импульс на землю. Устройство оснащено внутренним терморазмыкателем (t°) для защиты от перегрева и плавким предохранителем (Ft) для отключения при аварийных режимах. Благодаря комбинированному типу 1+2, устройство может устанавливаться как на вводе в здание (тип 1), так и в распределительных щитах (тип 2), что упрощает проектирование и экономит место. УЗИП подключается к трехфазной сети 120/208 В с системой заземления TNC (схема 3+0) и монтируется на стандартную DIN-рейку 35 мм. Устройство имеет механический индикатор отключения (MI) и поддерживает опциональную установку модуля дистанционной сигнализации с перекидным контактом (DS131RS-120).
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) в зданиях с трехфазной сетью 120/208 В и системой заземления TNC.
- Обеспечение молниезащиты и защиты от коммутационных перенапряжений в промышленных объектах, административных и жилых зданиях.
- Применение в системах электроснабжения телекоммуникационного оборудования, серверных и ЦОДов, где требуется высокая надежность.
- Установка в щитах управления технологическим оборудованием, станками и системами автоматизации для предотвращения выхода из строя дорогостоящей электроники.
- Использование в системах наружного освещения, светофорных объектах и других инфраструктурных проектах, подверженных риску прямых ударов молнии.
Ключевые особенности
- Комбинированный тип 1+2: Обеспечивает защиту как от прямых ударов молнии (10/350 мкс), так и от индуцированных перенапряжений (8/20 мкс).
- Высокая пропускная способность: Ток молнии Iimp 12,5 кА на полюс, суммарный ток Iimp total 37,5 кА, номинальный ток In 20 кА.
- Модульная конструкция: Сменные модули для каждой фазы (модель DSM130R-120) упрощают обслуживание и замену без демонтажа всего устройства.
- Низкий уровень защиты Up: Всего 0,9 кВ, что гарантирует безопасность для современного чувствительного оборудования.
- Опциональная дистанционная сигнализация: Возможность подключения перекидного контакта для удаленного мониторинга состояния устройства.
Технические характеристики
- Тип устройства: УЗИП Тип 1+2 (комбинированный)
- Схема подключения: 3+0 (3 полюса, без N)
- Система заземления: TNC
- Номинальное напряжение сети (Un): 120/208 В AC
- Максимальное рабочее напряжение (Uc): 150 В AC
- Номинальный ток разряда (In): 20 кА (8/20 мкс)
- Максимальный ток разряда (Imax): 50 кА (8/20 мкс)
- Ток молнии на полюс (Iimp): 12,5 кА (10/350 мкс)
- Суммарный ток молнии (Iimp total): 37,5 кА
- Уровень защиты (Up): 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 A
- Рабочая температура: от -40 до +85°C
- Класс защиты корпуса: IP20
- Сечение подключаемых проводников: 2,5 - 25 мм² (винтовой зажим)
- Сменный модуль: DSM130R-120
- Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011
