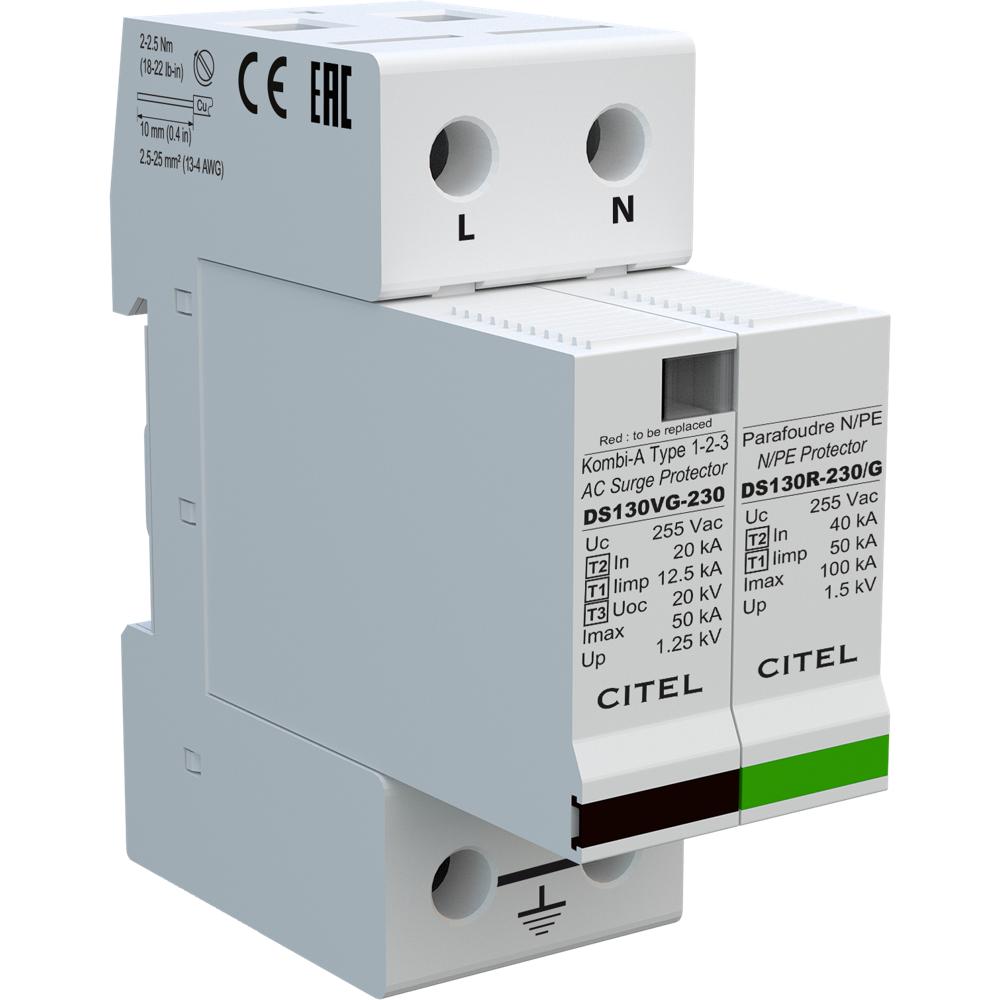

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS132VGS-230/G (арт. 571572) серии DS130VG представляет собой комбинированный ограничитель перенапряжений класса Тип 1+2+3, предназначенный для защиты однофазных электрических сетей 230/400 В с системой заземления TT или TN. Данное устройство обеспечивает надежную защиту электрооборудования от прямых ударов молнии (10/350 мкс), коммутационных перенапряжений (8/20 мкс) и высокочастотных помех, сочетая в одном корпусе функции молниезащиты, основной и тонкой защиты. Благодаря съемным модулям и встроенной VG™-технологии, УЗИП гарантирует стабильную работу без токов утечки и сопровождающих токов, что исключает ложные срабатывания и продлевает срок службы устройства.

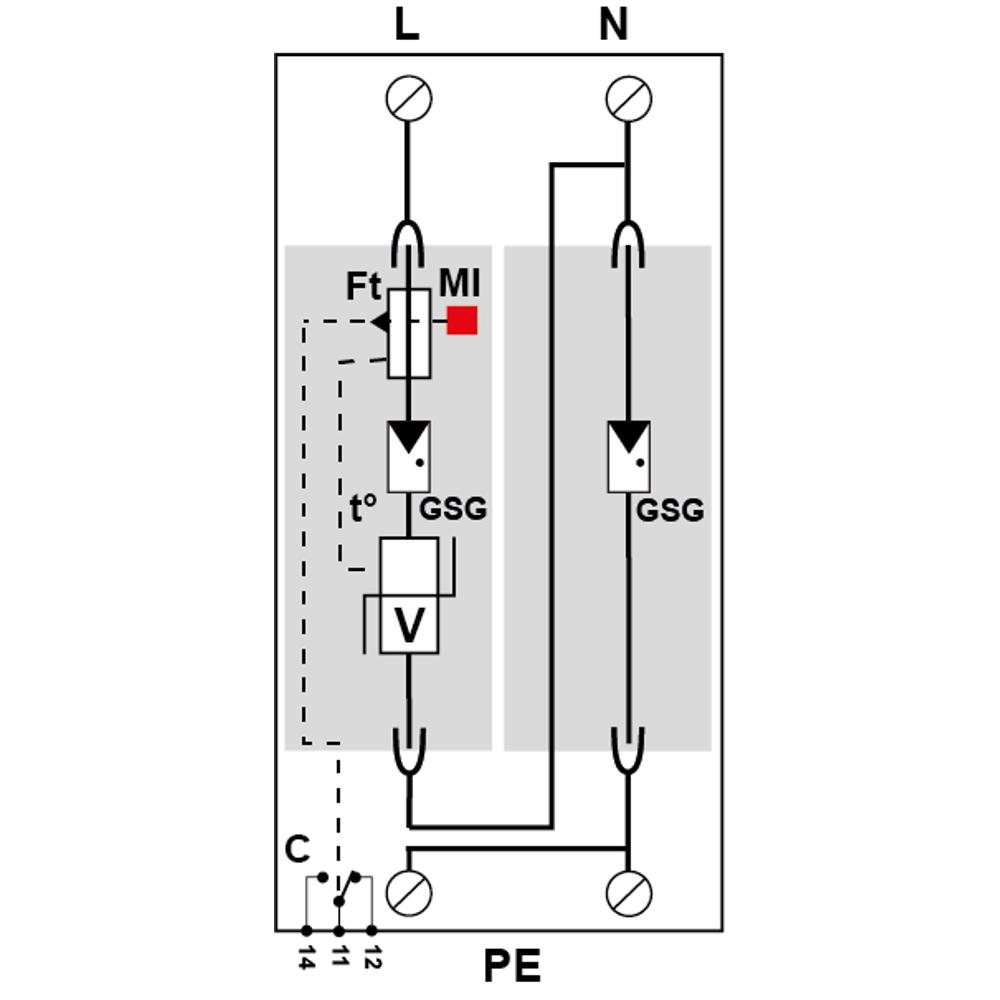

УЗИП CITEL DS132VGS-230/G построен на базе гибридной технологии VG™ (Varistor + Gas discharge tube), которая объединяет мощный варистор (V) и газовый разрядник (GSG) в одном модуле. Это обеспечивает нулевой ток утечки (Ipe = 0) и отсутствие сопровождающего тока, что критически важно для сетей TT. Устройство рассчитано на работу в однофазных сетях 230/400 В (Uc = 275 В AC) и поддерживает конфигурацию (1+1) с защитой как между фазой и нейтралью (L/N), так и между нейтралью и землей (N/PE). Подключение выполняется через винтовые зажимы (2.5-25 мм²) на DIN-рейку 35 мм. Устройство оптимизировано для работы с временными перенапряжениями (TOV) и выдерживает до 440 В AC в течение 120 минут. Модель с индексом "G" (CT2-конфигурация) обеспечивает защиту в синфазном и дифференциальном режимах, что делает ее идеальной для сетей TT и TN-S.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в жилых, коммерческих и промышленных зданиях.
• Молниезащита и защита от перенапряжений в системах телекоммуникаций, серверных и центров обработки данных (ЦОД).
• Обеспечение безопасности оборудования в системах «умный дом», автоматизации и управления зданием (BMS).
• Защита критически важного оборудования: медицинского, лабораторного, измерительного и промышленного.
• Использование в сетях с системами заземления TT, TN-C, TN-S, TN-C-S (в конфигурации 1+1 для TT и TN).

Ключевые особенности

• Тип 1+2+3: Комбинированная защита от прямых ударов молнии (10/350 мкс), коммутационных перенапряжений и высокочастотных помех.
• VG™-технология: Гибридная схема варистор + газовый разрядник обеспечивает нулевой ток утечки и отсутствие сопровождающего тока.
• Высокая пропускная способность: Iimp = 12.5 кА на полюс (10/350 мкс), In = 20 кА (8/20 мкс), Imax = 50 кА (8/20 мкс), Itotal = 25 кА.
• Оптимизация под TOV: Выдерживает временные перенапряжения до 440 В AC (120 мин) и 335 В AC (5 сек).
• Съемные модули: Легкая замена модулей DSM130VG-230 без демонтажа корпуса и отключения сети.
• Дистанционная сигнализация: Встроенный перекидной контакт (опция "S") для удаленного мониторинга состояния УЗИП.

Технические характеристики

• Тип УЗИП: Тип 1 + Тип 2 + Тип 3 (по IEC 61643-11 / EN 61643-11)
• Конфигурация: 1+1 (L/N + N/PE), 2 полюса
• Номинальное напряжение сети (Un): 230/400 В AC
• Максимальное рабочее напряжение (Uc): 275 В AC
• Ток молнии на полюс (Iimp 10/350 мкс): 12.5 кА
• Суммарный ток молнии (Itotal 10/350 мкс): 25 кА
• Номинальный ток разряда (In 8/20 мкс): 20 кА
• Максимальный ток разряда (Imax 8/20 мкс): 50 кА
• Уровень защиты (Up): L/N ≤ 1.25 кВ, N/PE ≤ 1.5 кВ
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20 (для установки внутри помещений)
• Сечение подключаемых проводников: 2.5 - 25 мм² (винтовой зажим)
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Артикул: 571572
